微控制器（MCU）的發展，正如同一場雙向競速的賽跑。一邊是功能的極限擴張，封裝尺寸和引腳數量不斷增加，以滿足工業、汽車和通信領域?qū)π阅芘c接口的極致需求；另一邊則在拼命地追求極致尺寸，在消費電子、醫療穿戴等領域，以越來越微小的體積實現更加豐富的功能。這場“卷”得熱火朝天的競賽里，每一寸硅晶圓都在挖掘極限潛力，每一納米尺寸都被精打細磨，無論是“大”是“小”，微控制器都走向了各自方向的極致。

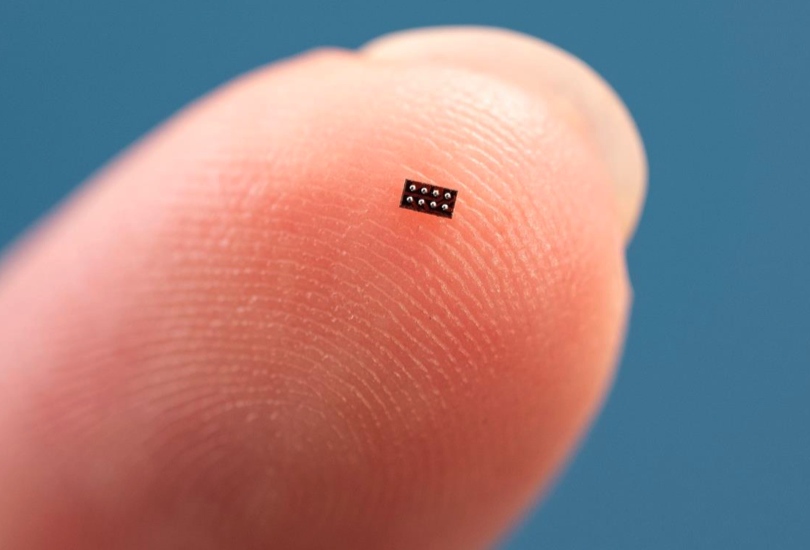

近日TI推出全球超小型微控制器（MCU）——MSPM0C1104。這款MCU以其僅1.38平方毫米的晶圓芯片級封裝（WCSP），被德州儀器 MSP 微控制器產品線經理Yiding Luo譽為“擁有大腦的電阻”，其尺寸堪比一粒黑胡椒粒，卻集成了強大的計算能力和模擬功能。這一產品的發布，不僅標志著TI在微控制器領域的又一次技術突破，也為醫療可穿戴設備、個人電子產品和工業傳感器等緊湊型應用帶來了全新的設計可能性。

技術創新：尺寸與性能的極致平衡

MSPM0C1104的發布，是TI在微型化設計領域多年技術積累的結晶。發布會上，Yiding Luo詳細介紹了該產品的研發背景和技術亮點。他指出，當前市場對MCU的需求集中在更小尺寸、更低成本和更長電池續航上，而MSPM0C1104正是為此量身打造的解決方案。

【超小封裝：WCSP技術的巔峰之作】

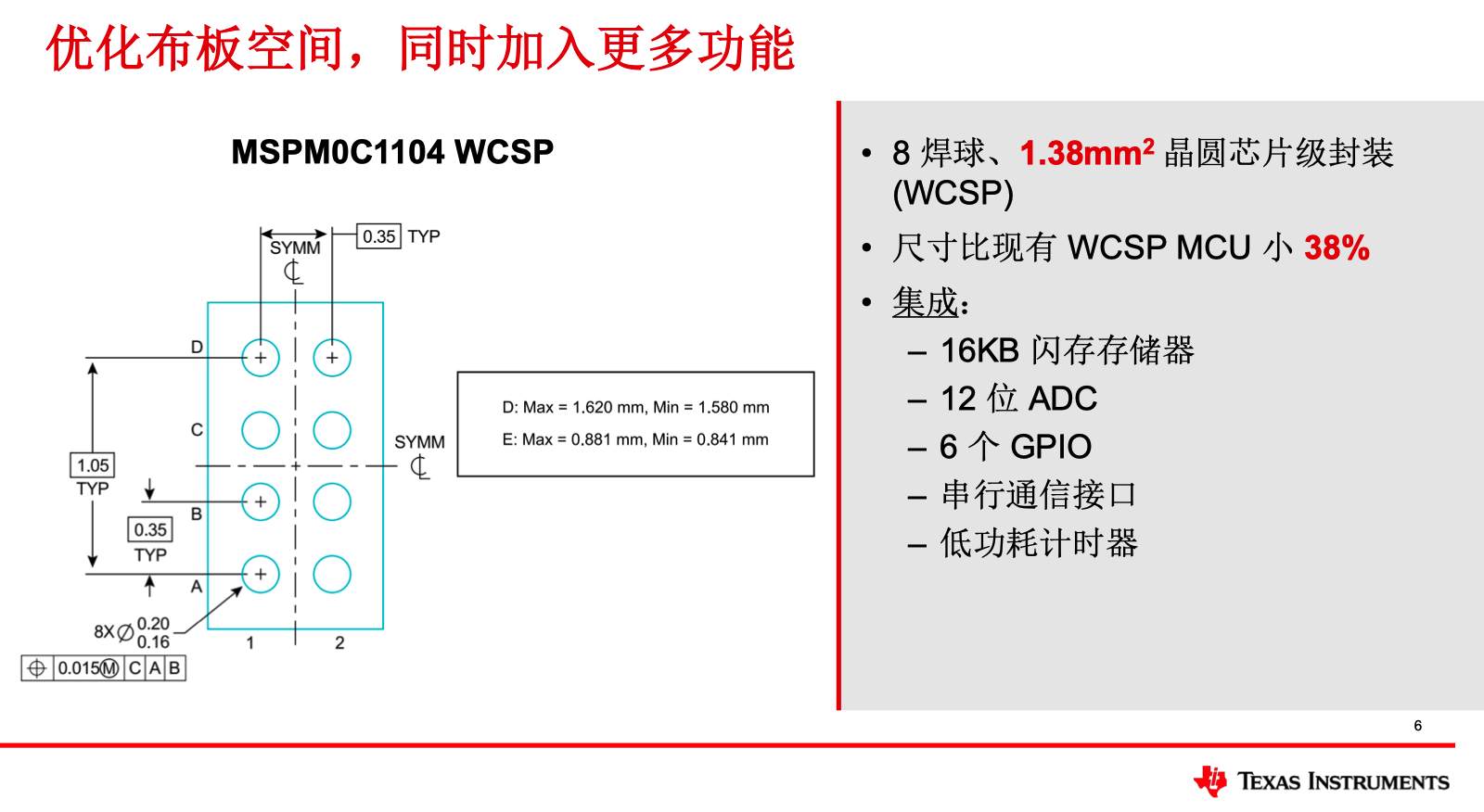

MSPM0C1104采用8焊球WCSP封裝，尺寸僅為1.38平方毫米，較業內同類產品縮小了38%。這一突破得益于TI在封裝技術上的深厚積累。WCSP（Wafer-Level Chip-Scale Package）技術通過在晶圓級直接完成布線和焊球布局，省去了傳統封裝的外部塑封工藝，不僅大幅縮小了封裝體積，還降低了生產成本。Yiding在回答媒體提問時提到，TI在多條產品線的量產經驗中不斷優化WCSP技術，最終實現了這一超小型封裝的量產突破。

與傳統封裝相比，WCSP的優勢不僅在于尺寸縮小，還在于其對信號完整性和熱管理的優化。TI通過65nm制程工藝，確保了數字和模擬部分的性能平衡，同時將功耗降至極低水平，從而避免了散熱問題。Yiding強調：“這款MCU的功耗極低，即使在如此小的封裝下也不會產生明顯的熱量問題，散熱設計幾乎無需額外考慮?！?

【功能集成：小身材蘊含大能量】

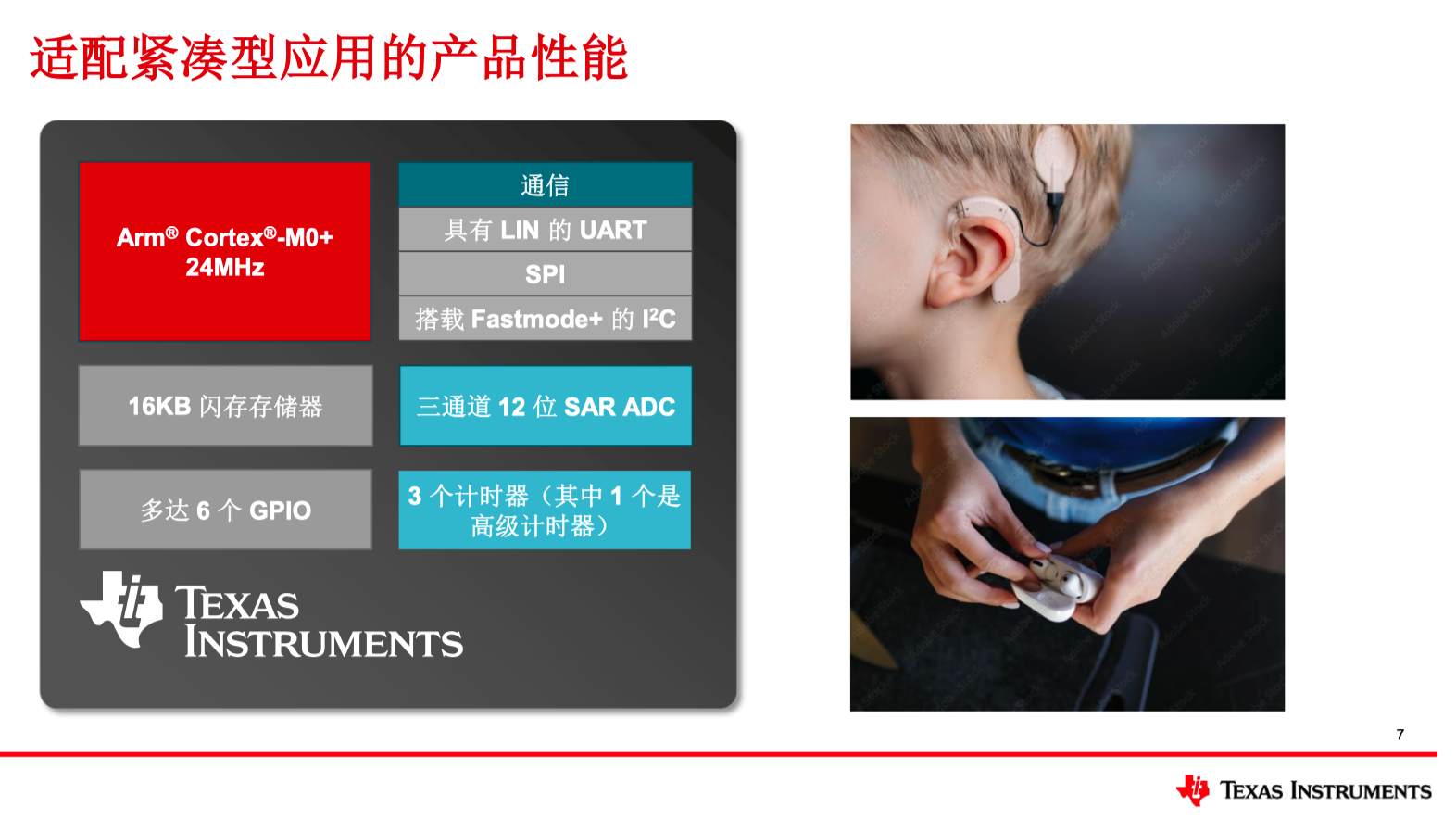

盡管體積微小，MSPM0C1104的功能卻毫不妥協。MSPM0C1104基于Arm Cortex-M0+內核，這一低功耗、高效率的架構為MCU提供了強大的計算基礎，同時保持了微型化設計所需的極低能耗。它集成了16KB閃存、1KB SRAM、1個12位3通道模數轉換器（ADC）、6個通用輸入/輸出引腳（GPIO），并支持UART、SPI和I2C等標準通信接口。這種高度集成的設計，使得工程師能夠在不增加PCB面積的情況下，實現嵌入式系統的核心計算和傳感功能。

在模擬功能方面，TI將豐富的模擬IP（如ADC、運算放大器OPA等）優化集成到MCU中，不僅提升了性能，還減少了對外部元器件的需求。例如，MSPM0C1104內置了VCORE電容器，這一設計直接省去了傳統MCU所需的外部電容，進一步優化了PCB空間。Yiding在發布會上表示：“我們希望通過集成更多功能，讓客戶專注于應用層開發，而無需為底層硬件設計耗費過多精力?！?

【設計與制造的協同創新】

MSPM0C1104的成功離不開TI在設計、制造和封裝三個維度的協同努力。在設計層面，TI與模擬團隊緊密合作，將成熟的模擬IP以高效率的方式集成到MCU中，確保性能與尺寸的平衡；在制造層面，65nm制程提供了功耗、性能和成本的最佳結合點；在封裝層面，WCSP技術的應用則將尺寸優勢推向極致。這種多維度的技術整合，是TI能夠在競爭激烈的MCU市場中脫穎而出的關鍵。

微型化趨勢下的必然選擇，從概念到現實的無限可能

隨著電子產品向小型化、輕量化和長續航的方向發展，MCU的尺寸和功耗成為設計工程師面臨的核心挑戰。無論是消費電子領域的無線耳機、智能戒指，還是醫療領域的助聽器、人工耳蝸，亦或是工業領域的緊湊型傳感器，用戶都期待在更小的體積內實現更多功能，同時保持低成本和高可靠性。

【消費電子：便攜性與功能的雙重追求】

在個人電子產品領域，消費者對便攜性和續航的需求推動了微型化設計的熱潮。像智能戒指、健身追蹤器等新興可穿戴設備對尺寸的敏感度極高。MSPM0C1104的超小型封裝為這些產品提供了全新的設計空間。例如，在智能戒指中，它可以支持基本的傳感器數據采集，同時為電池留出更多空間，提升續航時間。以無線耳機為例，用戶希望耳機體積更小、佩戴更舒適，同時電池續航更長。MSPM0C1104的超小型封裝為工程師提供了寶貴的PCB空間，可以用于容納更大容量的電池或額外的功能模塊，從而提升產品的市場競爭力。

Yiding在發布會上舉例：“像人工耳蝸這樣的設備，每一代產品的迭代不僅追求尺寸和重量的優化，更希望加入新功能。MSPM0C1104的小型化設計，讓這些愿景成為可能?！?

【醫療可穿戴設備：空間與功耗的極致要求】

醫療可穿戴設備對MCU的要求尤為嚴苛。以助聽器為例，其設計需要在極小的空間內實現低功耗運行，同時保證信號處理的精確性。MSPM0C1104的低功耗模式和優化的模擬IP，使其能夠在電池供電場景下長時間穩定運行。工程師可以利用節省的空間集成更多的信號處理功能，或延長設備的電池壽命，從而提升患者的舒適度和使用體驗。Yiding透露：“我們?cè)诘凸脑O(shè)計上進行了深度優化，確保設備在不同工作模式下都能高效運行，這對可穿戴醫療設備尤為重要?！?

【工業應用：可靠性和性價比并重】

在工業4.0的浪潮下，緊湊型傳感器成為智能制造的關鍵組件。而這些緊湊型傳感器即需要在惡劣環境下保持高可靠性，同時還需要控制成本。MSPM0C1104能夠支持環境監測、電機控制等應用，其小體積和高可靠性使其能夠輕松嵌入各種設備，推動工業系統的智能化升級。據了解，MSPM0C1104支持-40℃至125℃的寬溫工作范圍，并符合車規級標準，能夠滿足工業和汽車應用的嚴苛要求。此外，其成本優化的設計使其成為高性價比的選擇，特別適合大規模部署的場景。

戰略布局：MSPM0家族的持續進化

MSPM0C1104是TI MSPM0系列的重要成員，而這一系列自兩年前首次亮相以來，已發展成為包含150余款產品的豐富生態。TI的初始戰略是通過經濟實用性MCU滿足多樣化市場需求，并不斷優化價格、尺寸和易用性。如今，這一目標已逐步實現。

【可擴展性與兼容性】

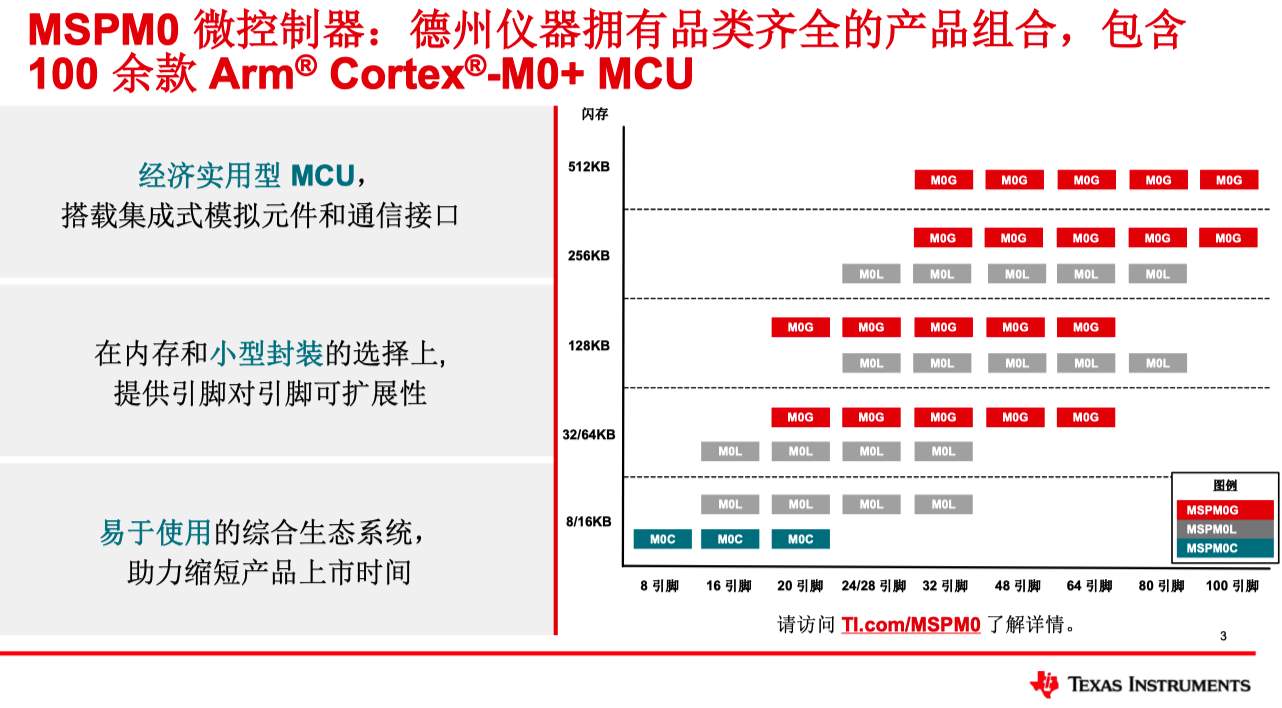

MSPM0系列提供引腳對引腳兼容的封裝選項和功能集，覆蓋從低功耗（M0L系列）到高性能（M0G系列）再到成本優化（M0C系列）的多種需求。Yiding指出：“客戶只需為系統中使用的功能付費，這種靈活性是MSPM0系列的核心優勢?！?

【開發生態系統的支持】

為加速客戶的產品上市時間，TI提供了全面的開發支持，包括LaunchPad開發套件、軟件開發包（SDK）和MSP Zero Code Studio。這一圖形化開發工具允許工程師在無需編寫底層代碼的情況下快速配置應用，大幅提升開發效率。Yiding強調：“我們的目標是讓客戶將精力集中在應用層創新上，而底層實現交給TI。”

【自有制造能力的提升】

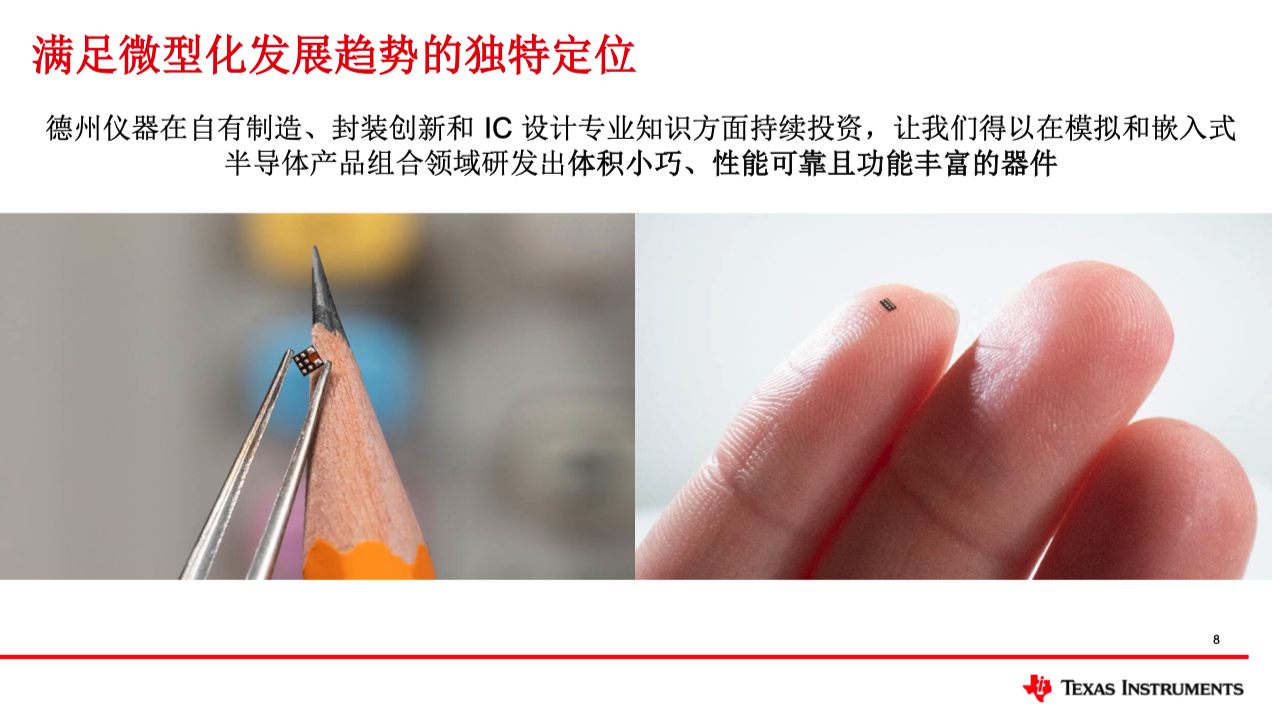

TI的自有制造能力是MSPM0系列成功的基石。從65nm制程到WCSP封裝，TI通過整合設計、制造和封裝的專業知識，確保了產品的性能和可靠性。這種垂直整合模式不僅降低了成本，還為客戶提供了穩定的供應鏈保障。

未來展望：微型化與智能化的交匯

2025年，MCU的戰場上，尺寸與性能的博弈已然達到巔峰。而MSPM0C1104的發布只是TI在微型化道路上的一個起點。Yiding在回答媒體提問時透露，TI將繼續探索WCSP技術和系統架構的協同創新，以應對未來市場的更高需求。無論是通用型MCU還是特定應用場景，TI都將通過封裝優化和功能集成，為客戶提供更小、更強、更經濟的解決方案。

與此同時，隨著安全性需求的提升，TI也在MSPM0系列中逐步集成更多的安全I(xiàn)P，例如加密功能和安全握手協議，以滿足汽車、工業和消費電子領域的最新標準。這表明，TI不僅關注尺寸和性能，還在為智能化時代的全面到來做好準備。

展望未來，隨著5G、物聯網和人工智能的深入融合，MCU的應用場景將更加多元化，對微型化與智能化的需求也將水漲船高。TI憑借MSPM0系列的持續進化，不僅在2025年的激烈競爭中站穩腳跟，更為未來的技術浪潮埋下伏筆。在這場“卷向極致”的賽跑中，MSPM0C1104無疑是TI邁出的關鍵一步，而其背后的技術積累與戰略遠見，將繼續推動MCU從微小走向偉大，從性能突破邁向智慧巔峰。
