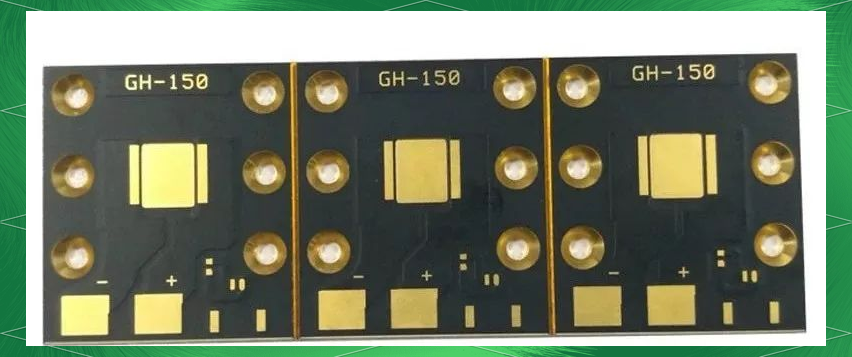

?PCB沉金?是一種表面處理技術，通過化學方法在PCB(印刷電路板)的銅表面沉積一層薄金。其基本原理是利用金鹽溶液與銅發生置換反應，將金離子還原成金原子并沉積在銅表面，形成一層均勻且致密的金層?。

沉金工藝的原理和過程

沉金工藝是通過化學置換反應在PCB的銅表面沉積一層薄金。具體過程包括使用金鹽(如氰化金鉀)溶液與銅發生置換反應，將金離子還原成金原子并沉積在銅表面。這個過程需要在嚴格的溫度和時間控制下進行，以確保金層的質量和均勻性?。

沉金，一種獨特的線路板處理技術，究竟是何方神圣?它又如何與金手指工藝相區別，各領風騷呢?讓我們一起探尋沉金的奧秘。

沉金，即通過化學沉積技術，利用化學氧化還原反應在電路板表面生成一層金屬鍍層，這一工藝流程堪稱精細。那么，究竟為何要采用沉金技術呢?這主要得益于金在防止銅金屬氧化的卓越表現。由于電路板上的紫銅焊點在空氣中極易氧化，導致導電性能下降，進而影響電路板的整體性能。因此，對銅焊點進行表面處理顯得尤為必要。沉金工藝便是這樣一種解決方案，它通過在銅焊點上鍍金，有效阻隔了銅金屬與空氣的接觸，從而防止了氧化。這一工藝不僅提升了電路板的性能，還賦予了其出色的可焊性。

沉金工藝通常產生的金層厚度介于1-3微英寸，這使得沉金處理后的線路板表面呈現出較厚的金色。正因如此，沉金技術被廣泛應用于制作按鍵板、金手指板等線路板產品。金本身具備卓越的導電性、抗氧化性以及長壽命特點，進一步增強了這些線路板產品的性能。此外，沉金線路板還具有以下顯著優勢：首先，其顏色鮮艷、色澤優良，外觀吸引力強;其次，沉金所形成的晶體結構有助于焊接，確保了產品的良好性能與品質;最后，沉金工藝僅在焊盤上覆蓋鎳金，對信號傳輸無影響，因?yàn)樾盘?hào)主要通過銅層傳輸，遵循趨膚效應。

金作為一種金屬，其化學性質穩定，晶體結構緊密，因此不易發生氧化反應。

沉金工藝僅在焊盤上覆蓋鎳金，這使得線路上的阻焊與銅層能夠更緊密地結合，從而減少了微短路的風險。

在工程補償過程中，沉金工藝不會對線路間距造成影響。

沉金又叫軟金、化金、化學鎳金、化鎳金、沉鎳金或者無電鎳金，是通過化學方法使銅面上包裹了一層厚厚的、電性能良好的鎳金合金，以此長期保護PCB。

沉金工藝是PCB生產中的一種表面處理方式，常見的還有噴錫、沉錫、OSP等，不太常見的鎳鈀金則與沉金類似，只是多了一層鈀金屬。

為什么有人喜歡沉金工藝?

在獵板經?？梢钥吹匠两痣娐钒宓挠唵?，為什么有人這么喜歡沉金呢?這就要從沉金pcb的好處來說了。

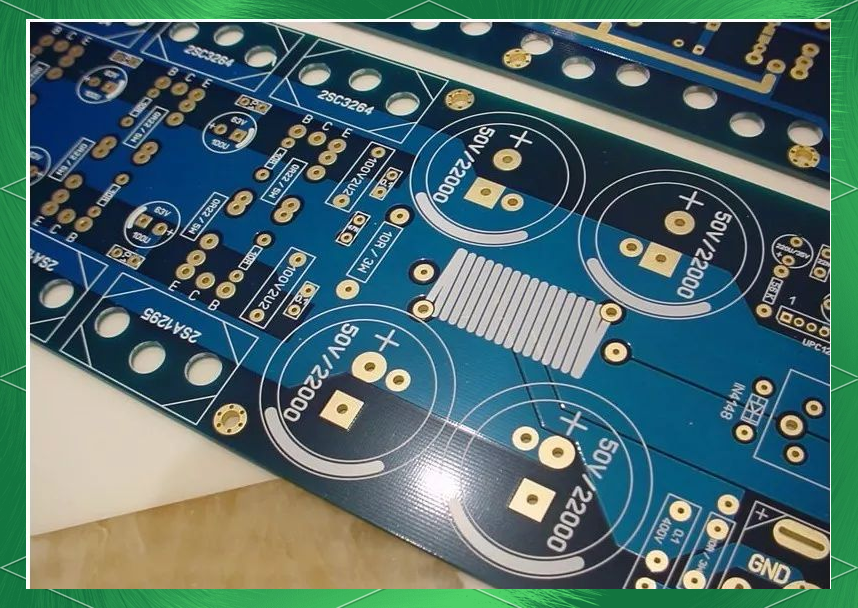

從外觀上來看，沉金pcb電路板的表面顏色很穩定，光澤度好，鍍層也平整，電路板看起來很漂亮。

從性能上來講，電路板沉金的作用就更多了。由于金具有良好的導電性、抗氧化性，因此沉金工藝處理過的PCB使用壽命長。

除此以外，金的金屬屬性較穩定，晶體結構更致密，沉金所形成的晶體結構也比其他表面處理更容易焊接，且不易發生氧化反應。

由于沉金PCB只有焊盤上有鎳金，所以線路上的阻焊與銅層的結合更牢固，也不容易造成微短路。

CB板沉金，簡而言之，就是在PCB板的表面覆蓋一層金屬，旨在提升其導電性和耐腐蝕性。那么，這種沉金處理究竟帶來了哪些顯著的好處呢?

首要提及的是其出色的導電性。經過沉金處理的PCB板，在信號傳輸過程中能顯著減少損耗，從而確保了信號傳輸?shù)母哔|(zhì)量。

其次，PCB沉金板在抵御腐蝕方面也展現出了卓越的性能。它能夠有效對抗氧化、化學腐蝕等多種因素，從而顯著延長PCB板的使用壽命。此外，其良好的焊接性能也得到了廣泛認可，確保了焊接質量的穩定與可靠。

除此之外，PCB沉金板還具備出色的可靠性與穩定性。在各種復雜和惡劣的環境下，它都能保持穩定的工作狀態，從而贏得了廣泛的信賴。同時，其成熟的制作工藝和高生產效率也使其能夠輕松滿足大規模生產的需求。

(一)工藝原理

沉金，即化學鍍鎳金，是一種通過精密化學反應在PCB銅表面構建鎳金合金層的工藝。首先，在銅面上鍍鎳，鎳層作為堅實的阻擋層，有效防止銅原子在后續工藝及使用過程中向金層擴散，從而影響PCB的性能。緊接著，在鎳層之上沉積一層金，金憑借其優良的導電性、卓越的可焊性以及出色的抗腐蝕性，為PCB帶來全方位的性能提升。

(二)優點

卓越的可焊性：金層的存在極大地改善了焊接條件。在焊接過程中，金與焊料能夠迅速且均勻地融合，顯著降低了焊接不良率。對于高頻電路而言，良好的焊接效果能夠有效減少信號傳輸過程中的損耗與干擾，確保信號的高質量傳輸，為電子產品的高性能運行奠定基礎。

出色的抗腐蝕性：鎳金合金對多種化學物質具有強大的抵抗力。在工業控制環境中，PCB常面臨油污、腐蝕性氣體等侵蝕;汽車電子領域，PCB要經受高溫、高濕以及各種化學物質的考驗。沉金工藝處理后的PCB能夠在這些惡劣環境下長期穩定工作，大大延長了產品的使用壽命，提高了產品的可靠性。

極佳的接觸導通性：金的低電阻特性使得PCB上不同元件引腳之間的電氣連接極為穩定可靠。在通信設備等對信號傳輸穩定性要求極高的產品中，沉金工藝能夠確保信號在傳輸過程中幾乎無衰減，保證設備在復雜信號環境下的穩定運行，滿足用戶對高速、穩定通信的需求。

(三)應用場景

沉金工藝廣泛應用于各類高端電子產品。智能手機作為人們生活中不可或缺的設備，其主板集成了眾多高性能芯片和精密元件，對PCB的性能要求極高。沉金工藝的PCB能夠滿足智能手機對高速信號傳輸、高可靠性以及長期穩定性的嚴格要求。服務器主板作為數據處理和存儲的核心，在長時間、高負載運行下，需要PCB具備出色的性能。沉金工藝為服務器主板提供了穩定的電氣連接和良好的抗腐蝕性能，確保服務器的穩定運行。航空航天電子設備在極端環境下工作，對PCB的可靠性和抗腐蝕性要求近乎苛刻，沉金工藝成為保障其正常運行的關鍵技術。
