這兩種模塊都具有高精度、低功耗和緊湊的尺寸。

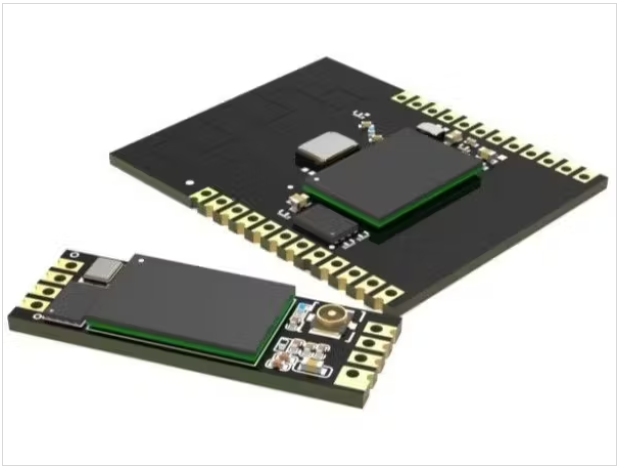

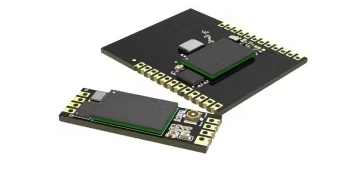

Ai-Thinker開發的60G雷達系列模塊是60GHz毫米波雷達，有兩個模塊：Rd-60和Rd-61。

這兩種模塊都具有高精度、低功耗和緊湊的尺寸。它們帶有集成雷達天線，并采用表面安裝或通孔設計，允許靈活安裝。使用UART Shell控制命令，可以離線調整參數無需編程即可執行的。支持FFT雷達檢測數據輸出，可用于睡眠呼吸暫停檢測、跌倒報警、心率檢測、人體運動檢測等應用場景。

Rd-60

?封裝：SMD-24，可表面安裝或通孔安裝

?引腳間距：1.27mm

?大小:18.5 x22.5mm

?支持串口輸出

?高精度檢測(最小閾值8.3cm)

?支持FFT顯示支持點云數據顯示

?16個可用IOs

?支持二次開發

?低功耗(28uA)

?提供測試主機軟件，點擊查看效果

?支持串口Shell命令控制

Rd-61

?封裝：SMD-8，可表面安裝或通孔

?引腳間距：1.27mm

?大小:6.5 x18.5mm

?支持串口輸出

?高精度檢測(最小閾值8.3cm)

?支持FFT顯示

?支持點云數據顯示

?3個可用的IOs

?支持二次開發

?支持低功耗檢測(28uA)

?提供測試主機軟件，點擊查看效果

?支持串口Shell命令控制

Rd-60-Kit

?Rd-60-Kit是Ai-Thinker為Rd-60/61模塊設計的開發板。

?支持Rd-60模塊接口

?支持Rd-61模塊接口

?雙TTL接口，支持命令發送和數據輸出

?支持低功耗測試

?能否連接上位機進行數據監控

?支持最高2M bps的波特率

?所有可用的接口都被調出

?一組led被帶出來作為識別提示

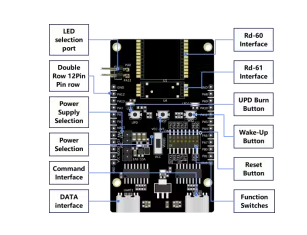

界面圖

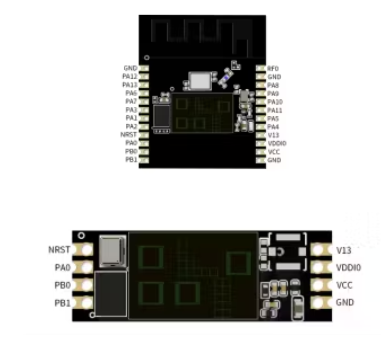

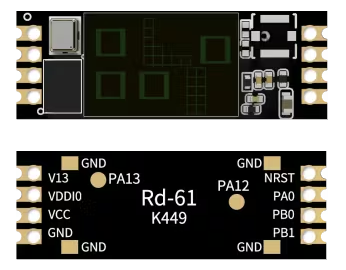

引腳圖

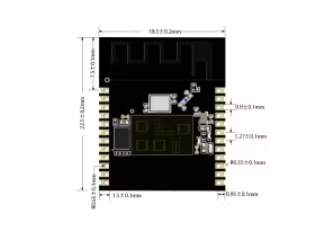

大小

本文編譯自hackster.io
