隨著物聯網、5G等新興技術與各行業的深度融合,各類智能產品中使用到的電子元器件產量大增,這也讓電子元器件產業呈現出蓬勃發展的態勢。顯微鏡是一種用于放大微小物體或細節的光學儀器，能夠幫助人們觀察肉眼難以直接看到的微觀結構。從材料科學到半導體行業,顯微鏡的使用已經完全滲透到各個領域,可以讓我們直觀的了解各種材料的形態和結構。它在科學研究、醫學、生物學、材料科學等領域有廣泛應用。

消費電子產品中被動元件(如電容、電感)的微型化趨勢顯著，MLCC(多層陶瓷電容器)等器件尺寸已縮小至微米級，需通過顯微系統實現微觀結構觀測與缺陷定位?。

一、顯微鏡在消費電子領域的應用主要體現在以下幾個方面：

1. 質量控制與檢測

?半導體制造：顯微鏡用于檢測晶圓上的缺陷、污染和圖案精度，確保芯片性能。

?顯示屏生產：用于檢查像素排列、色彩均勻性和缺陷，提升顯示質量。

?PCB檢測：觀察電路板的焊接質量和線路完整性，確保電子元件正常工作。

2. 材料分析與研發

?材料微觀結構分析：幫助研發人員了解材料的晶體結構和成分，優化性能。

?納米材料研究：用于觀察納米材料的形貌和尺寸，推動新材料開發。

3. 故障分析與修復

?故障定位：通過顯微鏡定位電路板或芯片的故障點，如短路或斷路。

?微焊接與修復：在顯微鏡下進行精密焊接和修復，提升維修精度。

4. 產品設計與優化

?微型元件設計：用于設計和優化微型傳感器、執行器等，確保其性能和可靠性。

?表面處理評估：評估涂層、鍍層等表面處理的質量，提升產品耐用性。

顯微鏡在消費電子領域的應用廣泛，涵蓋質量控制、材料研究、故障分析等多個方面，推動技術進步和產品創新。

二、消費電子領域主要依賴以下顯微技術：

?光學顯微鏡(含數碼顯微鏡)：

高分辨率成像(亞微米級)，搭配LED環形光源、自動對焦、圖像拼接技術。

適用于表面缺陷檢測、元件尺寸測量(如PCB焊點直徑)。

?電子顯微鏡(SEM/TEM)：

納米級分辨率，用于半導體芯片內部結構分析或電池材料晶格觀察。

?共聚焦顯微鏡：

3D形貌重建，用于屏幕玻璃表面粗糙度測量(如手機蓋板抗指紋涂層均勻性檢測)。

?紅外熱成像顯微鏡：

結合熱分布分析，檢測芯片散熱異?；蚨搪伏c(diǎn)定位。

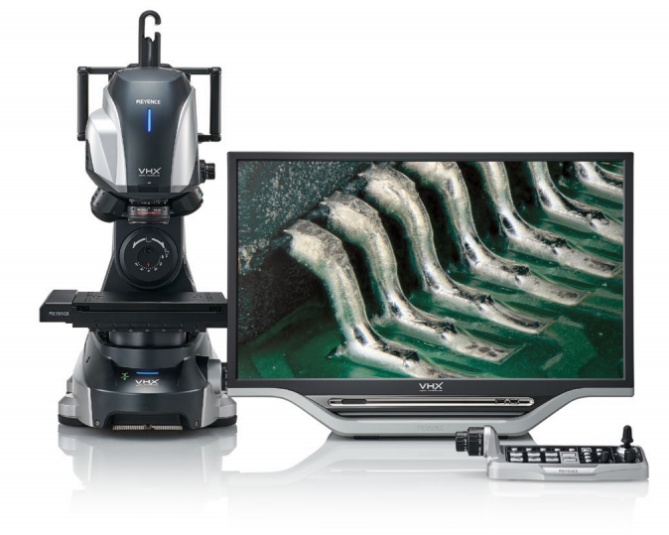

基恩士數碼顯微系統：VHX-X1 系列，除級別超高*分辨率4K CMOS和支持4K的鏡頭外，還搭載了Advanced Optical Shadow Effect Mode功能，甚至能夠清晰地觀測到看不到的細小凹凸。全新操作系統，可直觀操作。瞬間自動判別差異的異常識別功能、分析范圍是平臺9倍*的300 mm大型平臺以及支持金相顯微鏡的高分辨率旋轉鏡頭等，是一個通過各種自定義來支持各種分析業務的全新顯微鏡系統。

以往需要根據分析的主題和目標物，分開使用合適的裝置，并由多人操作。VHX 系列，追求簡單操作的 “使用便利性”，以及用 1 臺就能解決各種分析主題、顯微鏡工作。因此，以往由多人對應的工作，憑借 VHX 系列的通用性得以 1 臺完成。

?超高精細觀測：支持超高分辨率 4K CMOS 與 4K 的鏡頭。

?堪比 SEM 的立體感：全新 Advanced Optical Shadow Effect Mode。

?可輕松直觀操作：全新操作系統。

?簡化分析工作過程。

高精細4K數碼顯微系統“VHX系列”還配備了各類能夠在研究開發及生產現場有效發揮作用的其他功能。僅用1臺設備，就完成包括半導體晶片/IC圖形放大觀察、分析、2D/3D測量在內的各類操作，還能用獲取的圖像及數值自動創建報告。利用高水準的自動控制及圖像處理，能夠通過不受熟練度影響的簡單操作，快速獲取清晰的4K圖像。在這些功能的幫助下，檢測精度和作業速度可同時實現飛躍性的提升。

智能檢測裝備的發展對提升產業技術水平和制造質量至關重要。通過數字化提高檢測精度和質量穩定性，智能檢測裝備將助力新型工業化，增強產業競爭力，并為數字經濟與實體經濟融合提供支持。

顯微鏡行業近年來在技術革新、應用拓展和市場需求驅動下，呈現快速發展的態勢。顯微鏡行業正從“精密工具”向“智能分析平臺”轉型，技術邊界不斷突破：

微型化與集成化：顯微鏡技術可能會進一步微型化，集成到更多消費電子設備中。

AI與圖像分析：結合人工智能技術，消費電子中的顯微鏡功能可以自動識別和分析樣本。

顯微鏡系統在消費電子中已從單一檢測工具演變?yōu)椤霸O(shè)計-制造-失效分析”全鏈條的核心支撐技術。未來隨著AR/VR光波導、量子點顯示等新技術的普及，高精度、多模態顯微技術將進一步滲透至消費電子創新各環節。
