本文主要描述如何在VC707上進行官方外設功能測試。

?Vivado版本：2021.1

?這個過程是從Vivado 2014.1到2021.1的一個端口。

?附加的vc707_bist/系統。tcl文件已更新為Vivado版本2021.1。如果需要使用其他版本，請進行相應的修改。

建立VC707板接口測試(BIST)在Vivado

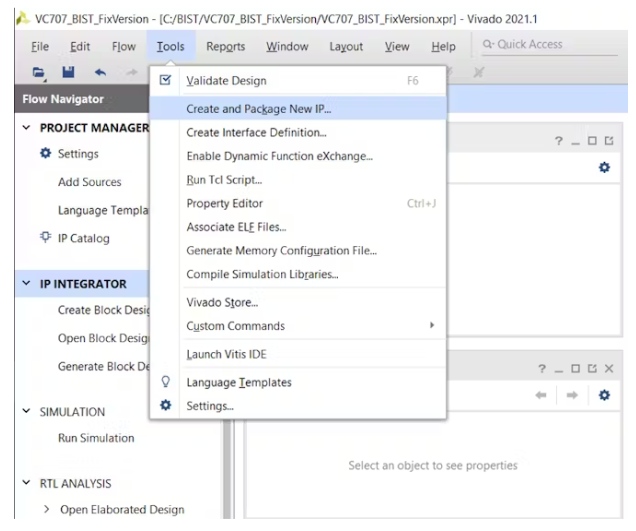

打開Vivado→Create and Package New IP，解壓下載的VC707 BIST文件。

您可以直接下載附件vc707_bist.zip。

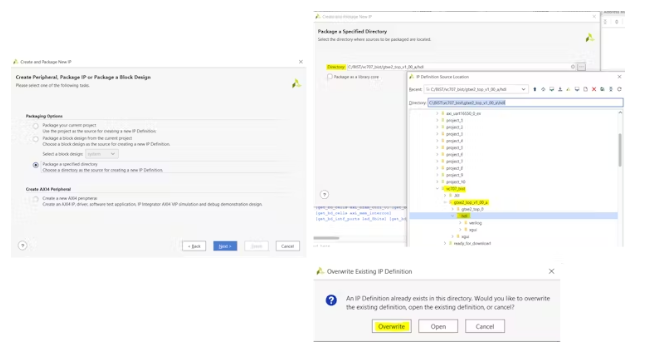

選擇“Package a specified directory”，然后從解壓的文件中選擇vc707_bist/gtxe2_top_v1_00_a/hdl文件夾。

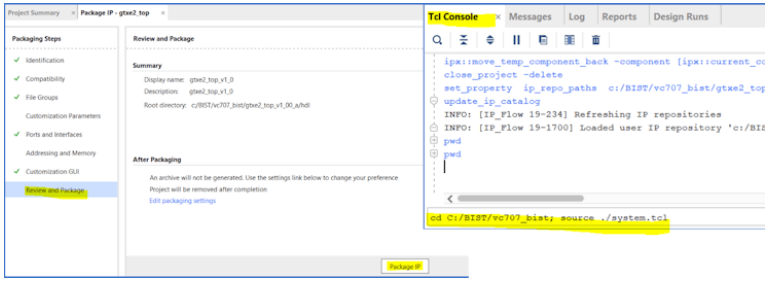

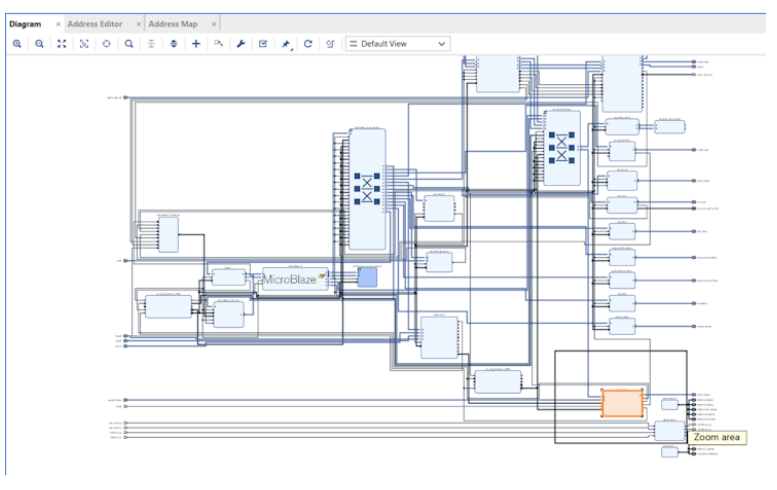

封裝IP并創建VC707 BIST模塊設計。

在“Block Design”中選擇MIG IP，將“Clock 0”修改為200mhz。

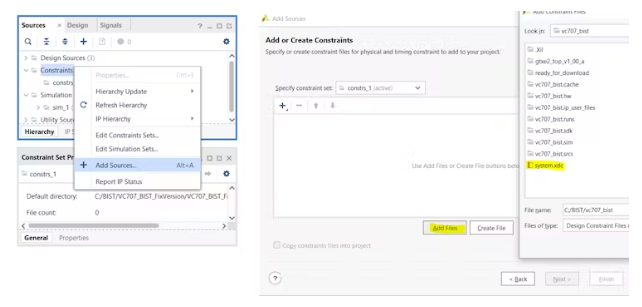

將約束文件添加到源文件中。

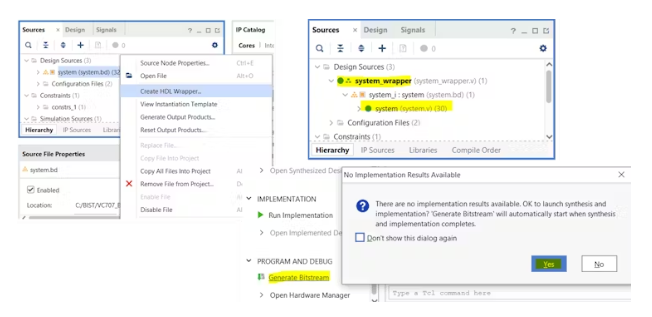

創建HDL包裝和生成比特流

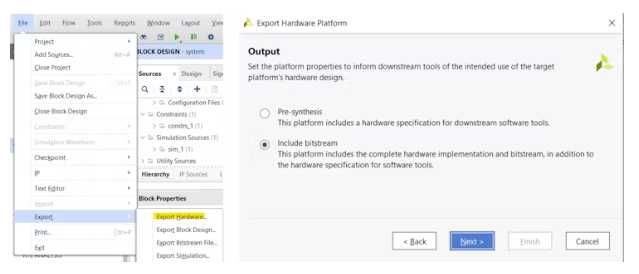

出口XSA

在Vitis上構建VC707 BIST應用程序

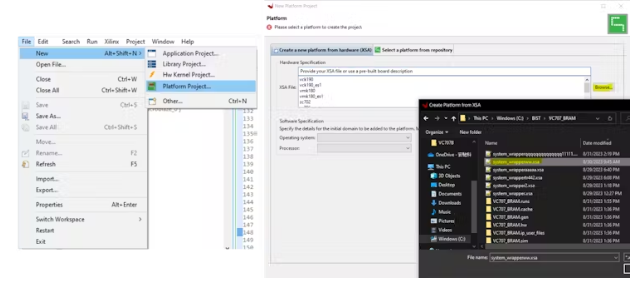

打開Vitis并導入從Vivado導出的XSA文件以創建平臺。

構建平臺

在前面生成的平臺上創建一個應用程序項目。

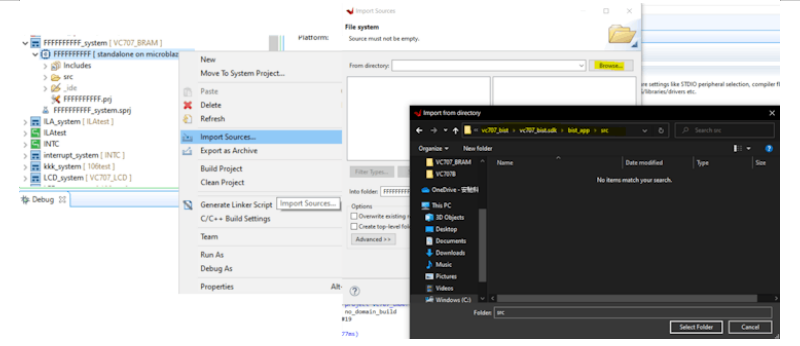

從vc707_bist\vc707_bist.sdk\bist_app\src中導入程序文件。

修改xilflash_protection_example.c中ReadBuffer、WriteBuffer和InterruptController的變量名。

修改bram_mem_test_example.c文件中“MEM_OFFSET”的值。

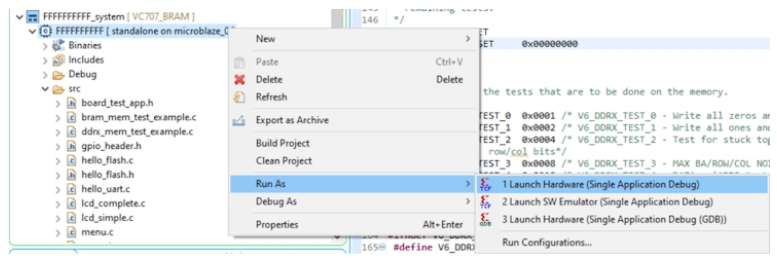

在VC707上構建并執行BIST程序。
