周時鐘是一個簡單的桌面時鐘，顯示當前的一天。

大家好，歡迎回來。這里有一些有趣又有用的東西。

周表是一個緊湊的桌面時鐘，顯示當前星期幾。它通過連接到本地Wi-Fi網絡并通過NTP客戶端同步時間來實現這一點。七個LED部分中的每一個都專門用于特定的日子，并相應地點亮。

在這里，我們改變了之前項目(快樂周指示器)的代碼，創建了一個周時鐘設置，通過點亮七個LED片段中的一個來告訴我們今天是哪一天。在這個項目中，我們使用了兩個PCB：一個用于驅動程序，另一個用于藝術PCB，其名稱蝕刻在頂層。我們在頂部和底部阻焊層中創建了開口，以允許光線通過PCB。

我們的目標是設計一個小的桌上鐘，告訴我們今天是幾號。

在這里，我們使用了一個完全定制的LED驅動板，每個板上有三個并聯的LED，由一個Mosfet IC驅動，由DFRobot的迷你甲蟲ESP32-C3控制。為了代表七天，我們總共使用了七個LED設置，每個設置都有三個LED與一個mosfet IC布置并聯連接。

我們還集成了一個車載電源，一個2200mAh的3.7V鋰離子電池，可以為這個裝置供電，并且可以在放電后充電。

本文涵蓋了該項目的整個構建過程，因此讓我們從構建開始。

材料要求

這些是本項目使用的材料：

?定制pcb (HQ NextPCB提供)

?DFMini甲蟲ESP32-C3開發板

?IP5306電源管理IC

?10 uf電容器

?10uH貼片電感

?藍色led 0805封裝

?8205S Mosfet IC

?10 k電阻

?3D打印部件

?M2螺絲

CAD模型

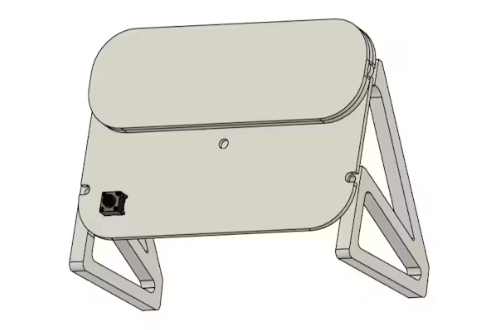

我們通過創建一個Cad設計開始這個項目，該設計由一個PCB組成，上面的所有SMD led按7個順序排列。我們把它們稍微傾斜，以達到我們想要的角度效果。

鋰電池，以及微控制器和主要通孔組件，都在底部建模。

我們還創建了兩個類似支架的組件，以幫助時鐘在正確的方向上站立。

led安裝在底座或驅動板上，但它們的發光可以在led上方的另一塊板上看到。這是通過利用在led和兩個pcb之間創建空間的分隔器來實現的。

該設計需要三個3d打印部件，所有部件都使用黑色PLA和0.6mm噴嘴創建。

PCB設計

我們通過為項目創建原理圖開始PCB構建過程。

該原理圖分為三個主要部分。首先是電源部分，其中包括根據數據表中提供的示例布局配置的IP5306電源管理IC。此電源管理設置提供一致的5V輸出，我們的微控制器和Mosfet IC將用于為led供電。

第二部分是LED陣列。我們將三個led并聯連接，并將它們連接到一個8205S Mosfet IC，該IC的門通過一個10K電阻連接到微控制器的I/O端口。一個額外的10K電阻被放在最大柵極和源之間。本設計包含7個LED場效應管，每個場效應管都耦合到一個微控制器I/O引腳。

.最后一部分是DFRobot的Mini Beetle ESP32-C3微控制器板，它連接到IP5306的5V和GND輸出，以及每個most的門。

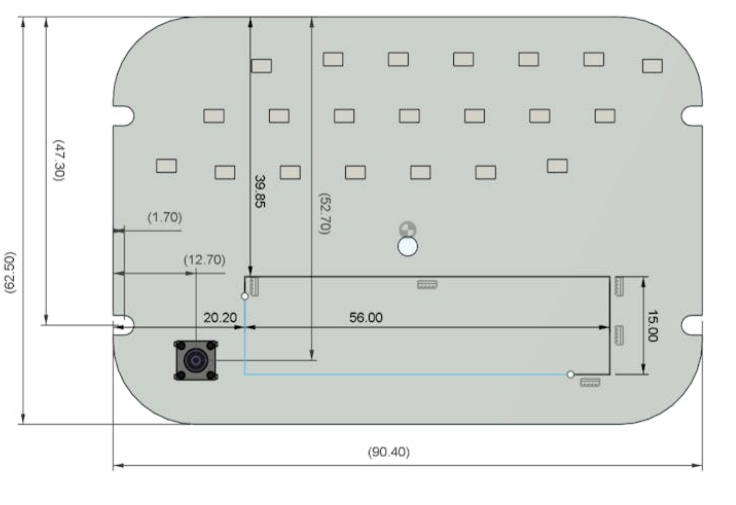

使用PCB的cad布局，然后我們?yōu)檫@個項目準備PCB設計，其中包括led的實際放置。由于我們將在驅動板上放置額外的板，因此LED放置至關重要，因此我們使用cad文件中的尺寸來準備PCB并正確放置組件。

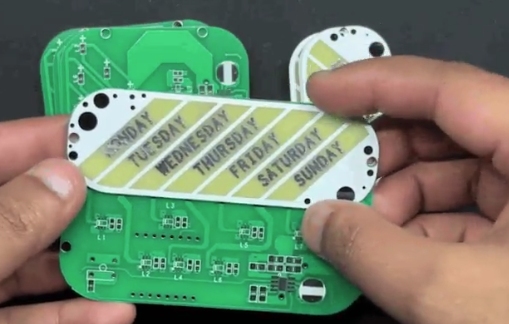

我們還準備了Art PCB，這是一個沒有組件的半板，只有兩個安裝孔。我們還使用cad文件測量打開該藝術PCB上的焊罩頂部和底部，并將日期名稱放在top層上。

在完成兩個PCB后，我們導出了gerber數據，這些數據將被發送給PCB制造商取樣。

NextPCB PCB服務

完成PCB設計后，我們將兩個Gerber數據發送給HQ NextPCB取樣。

Gerber Data發送給HQ NextPCB，并下了兩個訂單：一個是白色絲印的綠色阻焊板，另一個是黑色絲印的白色阻焊板。

下訂單后，PCB在一周內收到，PCB質量非常好。

另外，我要把HQDFM帶給你，它在很多項目中給了我很大的幫助。華秋的內部工程師開發了免費的制造設計軟件HQDFM，徹底改變了PCB設計師如何可視化和驗證他們的設計。

利用NextPCB的加速器活動，為您的創新項目獲得2個免費組裝的基于rp2040的pcb。

此報價涵蓋所有費用，包括物流，使您的想法更容易，更實惠的生活。SMT服務可能很昂貴，但NextPCB可以幫助您克服這一障礙。只要分享你的相關項目，他們就會處理好剩下的事情。不要錯過這個提升你的科技創作的絕佳機會!

HQDFM：免費在線Gerber查看器和DFM分析工具

此外，NextPCB有自己的Gerber Viewer和DFM分析軟件。

您的設計可以通過他們的HQDFM軟件(DFM)服務得到改進。因為我發現等待制造商的DFM報告很煩人，所以HQDFM是執行事件前自檢的最有效方法。

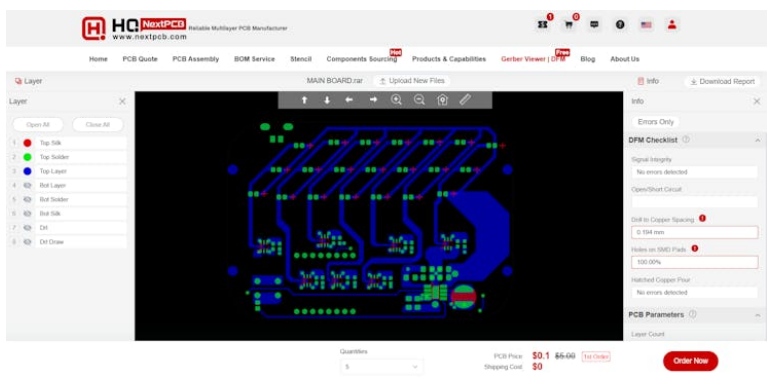

以下是在線Gerber Viewer向我展示的內容。再清楚不過了。然而，對于完整的功能，如DFM分析的PCBA，你需要下載的軟件。在線版本僅提供簡單的PCB DFM報告。

具有全面的制造設計(DFM)分析功能，HQDFM是一個免費的，復雜的在線PCB Gerber文件查看器。

它利用超過15年的行業專業知識提供了對先進制造的見解。如果你想以合理的價格獲得優質的PCB服務，你可以看看HQ NextPCB。

印刷電路板組裝

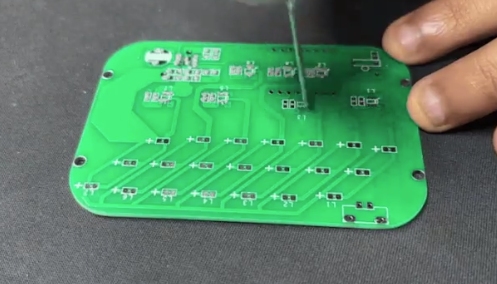

這個項目的PCB組裝過程開始于用錫膏點焊針將錫膏涂在每個組件板上。我們用的是63/37 Sn-Pb錫膏。

接下來，我們選擇所有的SMD組件并將它們放置在正確的位置。

接下來，我們將電路板放在回流熱板上，從下面加熱PCB到大約200°C的錫膏熔化溫度。錫膏永久融化，并將所有SMD組件連接到它們的焊盤上。

SMT過程到此結束

測試LED

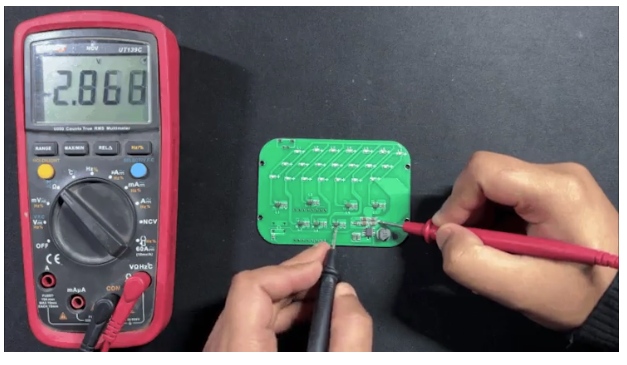

在進行其余構建之前，我們必須確保所有l(wèi)ed都正確安裝在它們的襯墊上。為此，我們利用萬用表并將其設置為二極管檢查模式。

然后將萬用表的正探頭接在電路板上的5V端子上，并將萬用表的負探頭一次設置為每個most的漏極。每個LED部分亮起，表明它們焊接正確。

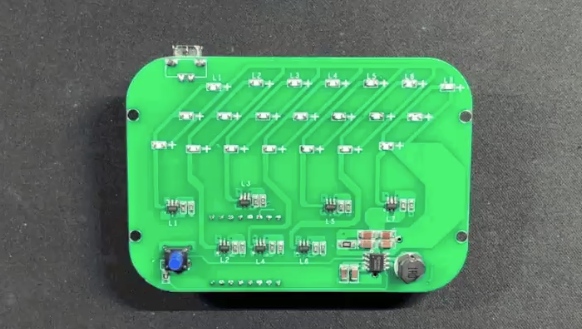

PCB組裝過程的其余部分

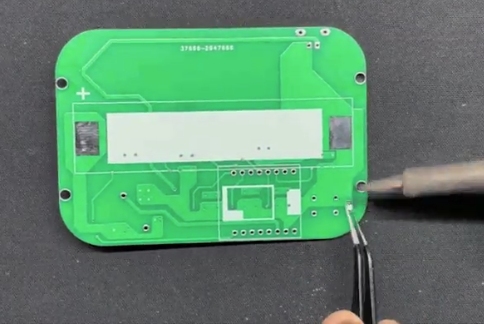

我們現在將恢復板組裝程序，將板翻轉以添加指示LED。我們首先將焊料應用到PCB上的一個焊盤上，然后加熱焊料并將LED滑動到位置，這將將LED端子連接到焊盤的一側。然后，我們將焊料應用到LED的另一側，并用烙鐵熔化它，將其鎖定在適當?shù)奈恢谩?

Micro Type B USB端口從板的底部安裝，其焊盤從板的頂部焊接。

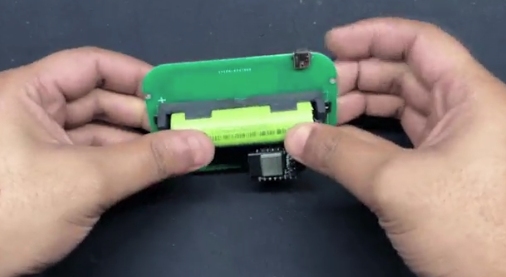

接下來，把鋰電池支架放在焊盤上，用烙鐵固定。

接下來，我們將DF迷你甲蟲安裝在適當?shù)奈恢?，并將其焊盤焊接到電路板上。

我們在電路板的頂部安裝了一個按鈕，并用烙鐵將其焊接。

委員會大會進程現已完成。

電源

本項目電源為3.7V 2200mAh鋰離子電池，放置在鋰電池座中，定位正確。

按一次開關，設備打開，表明設置正在工作。

測試示意圖

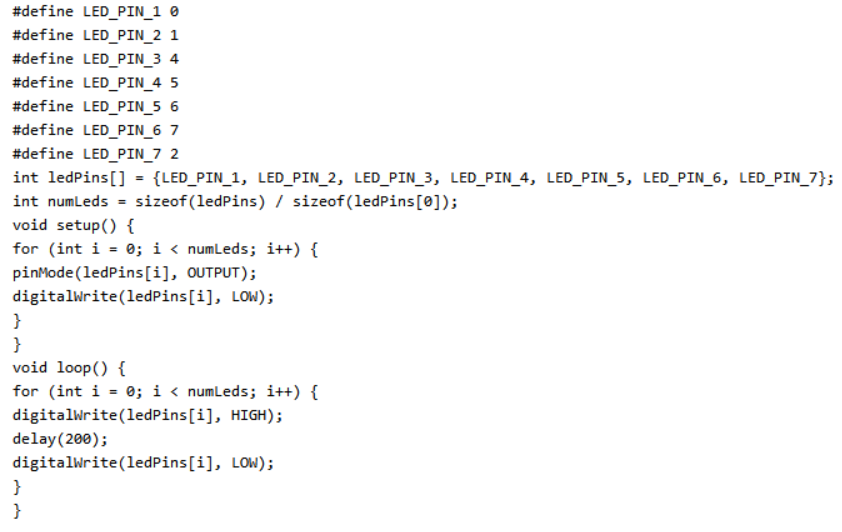

為了查看Mosfet開關配置是否工作良好，我們將以下代碼添加到Mini Beetle Board中。

這是一個小的追逐代碼，從第一個到最后依次打開每個Mosfet。這個設計證明了LED設置是功能性的，現在我們可以繼續我們的組裝過程。

總裝

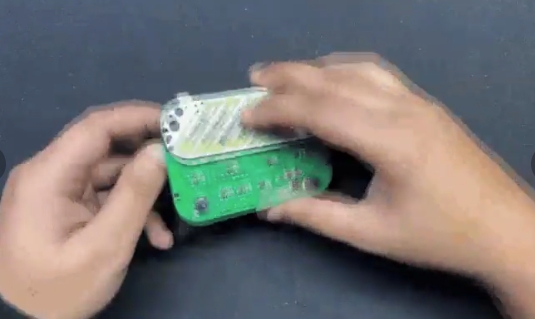

最后的組裝過程開始于在驅動板上放置隔離層，然后在其上放置ART PCB。然后將左右支架放置在各自的位置，用4顆M2螺釘連接在一起。

周鐘組裝現在已經完成。

主要代碼

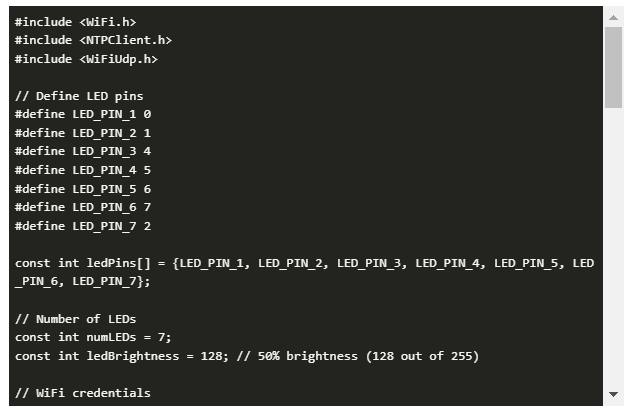

在完成組裝過程后，我們將以下代碼上傳到Mini Beetle板上。主草圖將ESP32連接到路由器，允許設備從互聯網接收NTC值。在使用草圖之前，請確保輸入了自己的SSID和密碼。

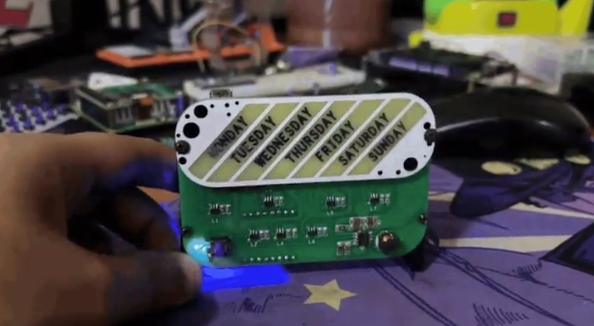

這個項目產生了周時鐘，它照亮了藝術PCB的一部分，以表示當前的一天。我們星期天完成了這個項目;因此，周日部分目前被照亮。隨著時間的推移，匹配的部分將在一個連續的循環中亮起。

總的來說，這個項目執行得很好，但我們想改變的一件事是較低的可見部分。在下一次迭代中，我們將徹底改造這個時鐘，給它一個新的時鐘設計。
