介紹

在上一篇文章中，我們探討了CrowPanel ePaper顯示器的主要特性，并通過一個簡單的示例學習了如何使用Elecrow庫與Arduino一起控制5.79″面板。

這一次，我們將通過使用GxEPD2庫(用于控制ePaper屏幕的流行Arduino庫)深入了解該顯示器的功能，并將我們所學到的一切應用于具體項目：實時比特幣價格監視器。

GxEPD2庫

GxEPD2是GxEPD的演變，是Arduino庫的第一個版本，專門用于控制帶有SPI接口的電子紙顯示器(EPD -電子紙顯示器)。GxEPD2由Jean-Marc Zingg (ZinggJM)開發，擴展了其前身的功能，并為Good Display和Waveshare等領先制造商的各種顯示器提供支持。

GxEPD2庫依賴于另一個廣泛使用的庫Adafruit_GFX進行操作。這個庫由Adafruit開發，是Arduino生態系統中最受歡迎的庫之一。它提供了一組功能，用于在各種顯示器上繪制文本和幾何形狀，如LCD和OLED屏幕。

這兩個庫之間的關系可以總結如下：雖然Adafruit_GFX處理圖形原語并提供渲染圖形和文本的基本工具，但GxEPD2通過專門管理ePaper顯示器(EPD)及其SPI通信接口的控制來補充它。這樣，Adafruit_GFX管理可視化表示，GxEPD2側重于epd的操作和功能。

接下來，我將解釋如何在Arduino IDE 2中安裝GxEPD2和Adafruit_GFX庫，以便與5.79″Elecrow面板一起使用它們，以及如何利用它們的功能來顯示文本，圖形和圖像。

在本教程中，我假設您已經安裝并配置了Arduino IDE 2，以使用5.79英寸的CrowPanel。如果沒有，我建議您閱讀我之前的文章，在那里我解釋了如何設置它。

安裝

在使用這些庫之前，您需要按照標準過程將它們安裝到Arduino IDE中。

由于GxEPD2依賴于Adafruit_GFX，您只需要直接安裝GxEPD2。在安裝過程中，IDE將檢測依賴項并提示您安裝Adafruit庫。此時，只需確認并繼續安裝即可。

該過程與安裝任何其他庫相同。單擊左側工具欄中的庫管理器或從主菜單中選擇工具→管理庫。

使用任何一種方法都會打開一個搜索框。輸入GxEPD2來搜索庫，當找到它時，單擊INSTALL按鈕。

版本：確保安裝最新版本的GxEPD2，不要將其與GxEPD混淆，后者是舊版本。

在IDE中，您應該看到如下內容：

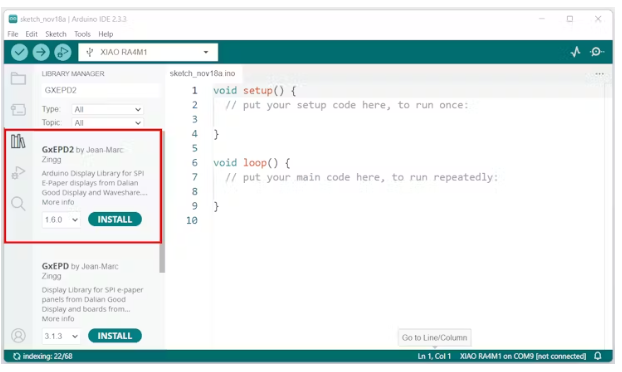

圖1所示。安裝GxEPD2

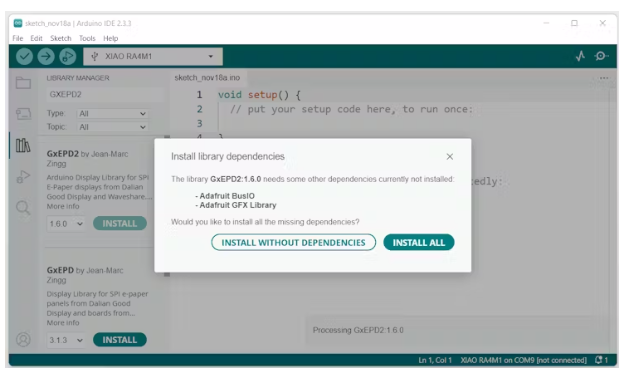

單擊INSTALL后，IDE將檢測與其他庫(如Adafruit_GFX)的依賴關系，并詢問您是否也想安裝它們。單擊INSTALL ALL確認

圖2所示。GxEPD2的依賴項

幾分鐘后，IDE將下載并安裝所有必要的文件。

連接

使用GxEPD2庫的第一步是配置ePaper連接，指定將哪些微控制器引腳分配給各種控制信號。在這種情況下，我們需要定義BUSY， RST(復位)，DC(數據/命令)，CS(芯片選擇)，SCK(串行時鐘)和MOSI(主輸出，從輸入)信號。

幸運的是，Elecrow已經在他們的存儲庫中分享了該面板的原理圖，使得檢查和識別ESP32上連接到這些信號的引腳變得容易。

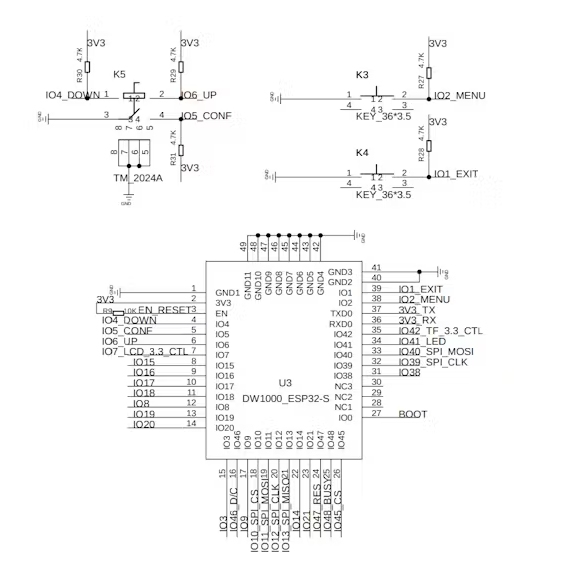

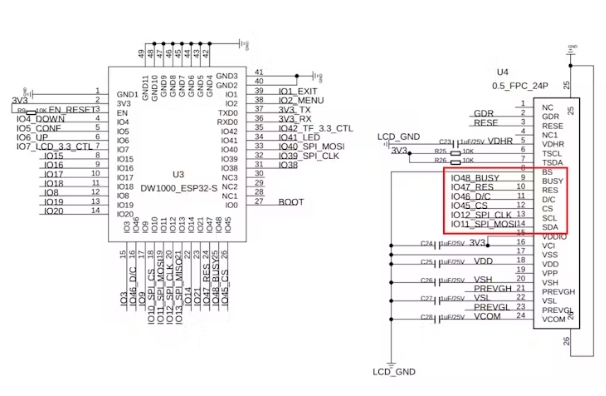

圖3所示。5.79″面板電路(片段)

我們感興趣的連接是前面圖片中用紅色標記的那些：

圖4所示。電子報連接

安裝好所有庫并準備好ePaper連接細節之后，我們就可以開始使用GxEPD提供的各種特性編寫代碼了。為了使其更具吸引力，我們將朝著一個具體的目標努力：開發一個充分利用該面板的特定應用程序。

實時比特幣監控

接下來，我們將探索使我們能夠控制ePaper顯示的幾個GxEPD2函數。我們的目標是建立一個實時比特幣價格監視器。該設備將從在線服務中獲取加密貨幣的當前值并將其顯示在屏幕上。我們將包括圖像、文本和數字，以一種有吸引力和視覺組織的方式呈現關鍵信息。

最終的結果看起來像這樣：

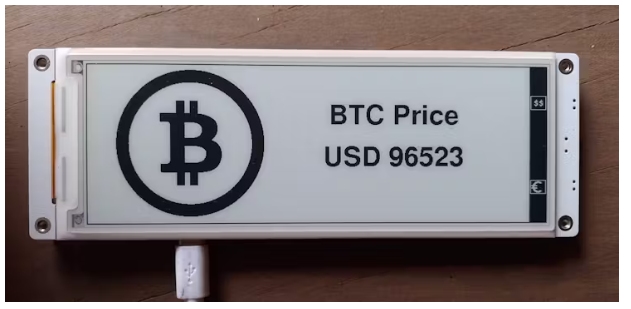

圖5所示。行動中的監視器

為了開發這個應用程序的代碼，我們將學習如何單獨控制每個元素。我們將分解并分析每一步，所以讓我們從基礎開始。

顯示文本

讓我們從簡單的事情開始：在屏幕上顯示文本。這不僅可以幫助我們熟悉與文本相關的函數，還可以教我們?nèi)绾握_地初始化面板和庫。

GxEPD2提供了處理文本的各種功能，例如編寫消息、選擇字體、調整顏色和定義大小。

下面是一個使用不同字體和文本大小顯示經典“Hello, World!”消息的示例：

讓我們分解代碼來理解它是如何工作的：

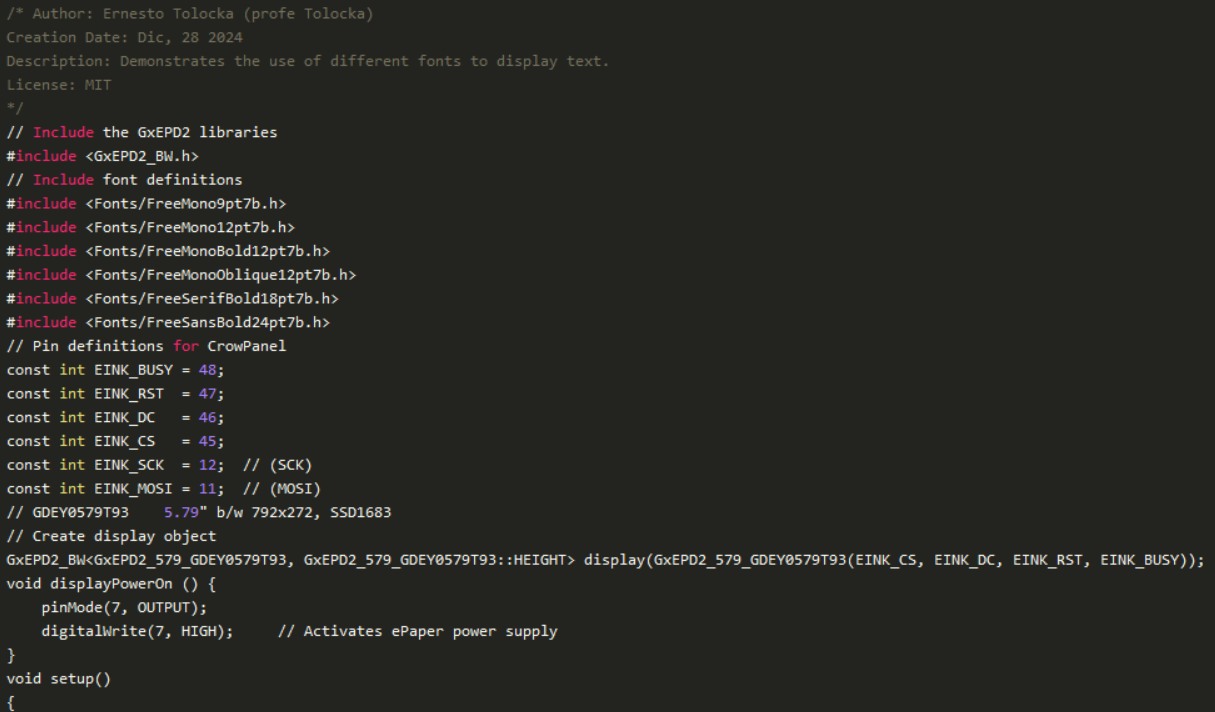

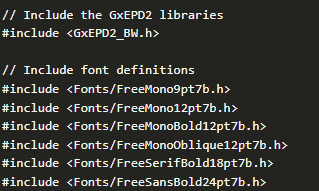

在代碼的第一行中，我們發現了幾個#include指令。第一個集成了GxEPD2庫，特別是為單色顯示設計的版本(因此添加了BW)。下面的#include指令用于加載字體定義，稍后我們將使用這些定義在屏幕上顯示文本。

可用的字體是在Adafruit_GFX庫中定義的，位于fonts文件夾中。每種字體都使用頭文件(.h)定義。

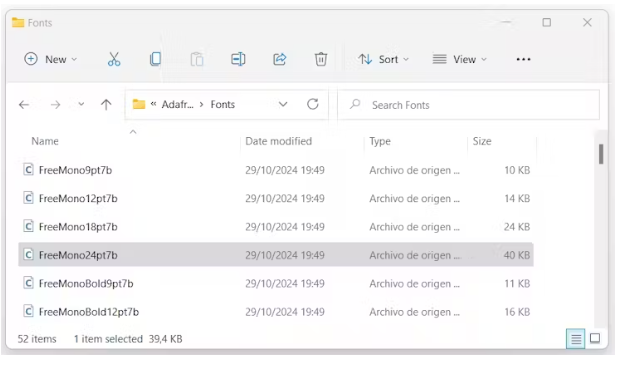

圖6所示。字體定義

每種字體的名稱表示字體、樣式和大小。例如，前面示例中使用的字體FreeSans24pt7b可以分解為以下元素：

Free：表示該字體為自由字體，沒有許可限制。

Sans：指現代風格的字體，如Arial。它也可以是Mono，一種簡單的等寬字體，或Serif，一種更具裝飾性的字體，如Times New Roman。

加粗：表示字體加粗。如果沒有指定，它也可以是斜的(斜體)或正則的。

24pt：指以點為單位的字體大小。

7b：表示使用7位值定義字體。

要選擇顯示文本的字體，必須使用setFont方法，但首先需要通過包含相應的頭文件來加載字體定義。

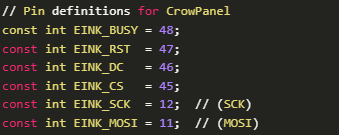

繼續進行代碼分析，我們找到了幾個指定ePaper連接的常量的定義，如前所述。這些值是必需的，稍后將用于創建表示顯示的對象。

下一步是創建與顯示相關聯的對象。為此，我們使用一個名為GxEPD2_BW的模板，它接受以下參數：

GxEPD2_579_GDEY0579T93：類標識符，充當此顯示模型的特定驅動程序。

GxEPD2_579_GDEY0579T93::HEIGHT：一個常量，它定義了顯示的高度，并確定將使用分頁模式還是非分頁模式(不要擔心，稍后我會解釋這意味著什么)。

5.79″CrowPanel(像其他型號一樣)沒有在GxEPD2支持的顯示器中列出，因為它是除了ePaper顯示器之外集成了幾個組件的設備。根據我的測試，所包含的顯示器的特性與Good display中的GDEY0579T93型號匹配，該型號是本示例代碼中使用的型號。

最后，為顯示對象使用構造函數(如果愿意，您可以重命名它)，再次將顯示標識符作為參數與連接引腳的詳細信息一起傳遞(使用我們前面定義的常量)。

CrowPanel的另一個獨特之處在于它包含了一個控制屏幕電源的電路，從而實現了高效的能源管理。

該電路的控制引腳是GPIO7，因此在嘗試訪問顯示器之前，第一步是通過將該引腳設置為HIGH來打開電源。

為了實現這一點，我包含了displayPowerOn函數，它處理這個任務：

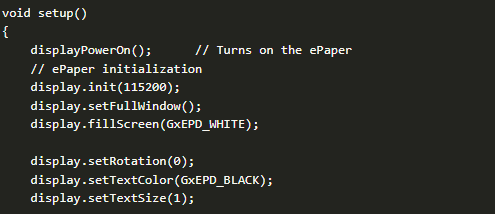

繼續編寫代碼，我們將轉向Arduino中的設置函數。

正如您所看到的，它由對屬于顯示對象的各種方法的調用組成，這就是使用語法display.method(parameters)的原因。讓我們回顧一下每個方法的作用：

init：初始化顯示對象的幾個元素。這里，我們提供值115200，它為通過串行監視器的診斷輸出設置波特率。您可以通過將其設置為0來禁用它，但這有助于理解庫正在做什么。

setFullWindow：表示將使用整個屏幕。也可以只使用屏幕的一部分來加速刷新過程(這稱為部分刷新，我們將在后面討論)。

fillScreen：用一種顏色填充屏幕，在本例中為白色(GxEPD_WHITE)，清除之前的任何內容。您可以使用任何支持的顏色：

黑色(GxEPD_BLACK)

白色(GxEPD_WHITE)

以90度的倍數定義屏幕的方向。

setTextColor：設置文本顏色。

setTextSize：設置文本的大小。

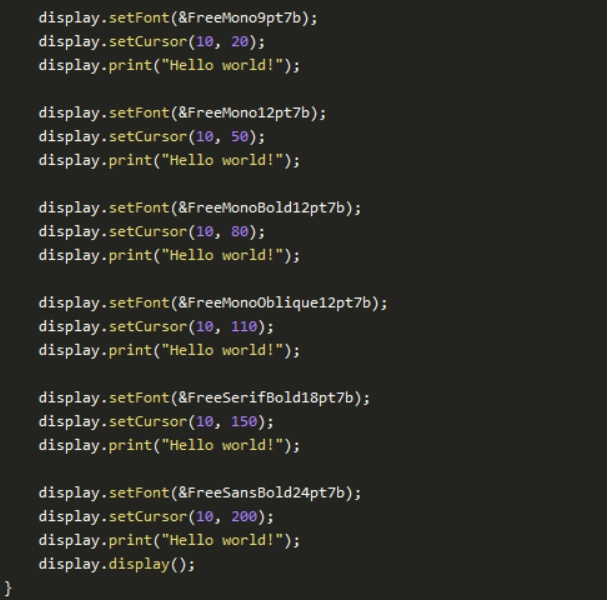

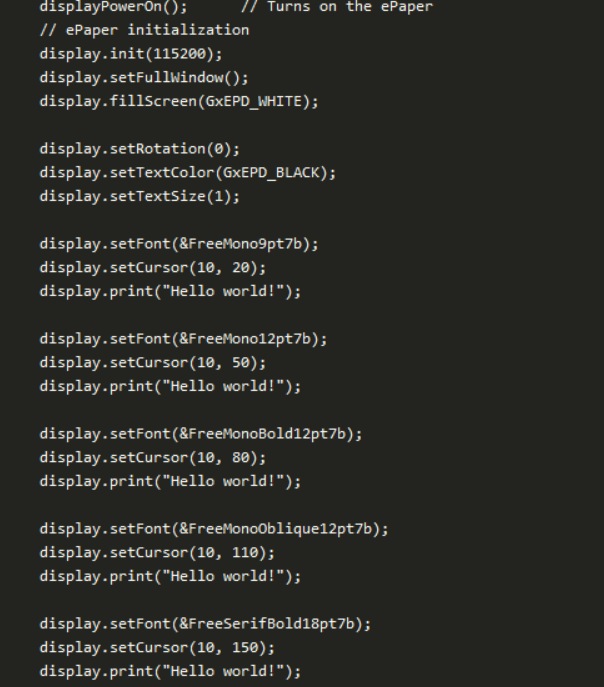

最后，有幾個塊使用不同的字體顯示文本：setFont指定要使用的字體或字體，setCursor將光標定位在所需的位置(原點(0,0)位于左上角)，print將文本輸出到屏幕上。

實際上，上面提到的方法并不直接在屏幕上顯示任何內容。相反，所有指令都作用于緩沖區或內存區域，然后必須將其傳輸?shù)狡聊簧弦允蛊淇梢?。實現這一點的一種方法是使用display方法，稍后我們將探討另一種方法。

將緩沖區的內容傳輸?shù)狡聊坏倪^程也稱為刷新。

下面是代碼的實際效果：

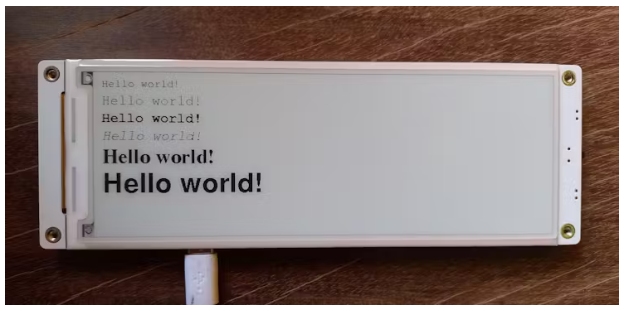

圖7所示。使用不同字體的文本

圖形

GxEPD2庫還包括繪制圖形元素(如點和線)以及幾何形狀(如矩形、圓形和三角形)(空心和填充)的方法。

在下面的示例中，我使用其中一些方法來顯示條形圖。代碼如下：

如您所見，第一部分與“Hello World!”示例非常相似。這里，我們還包括必要的庫，定義引腳，并創建顯示對象。設置函數開始時顯示的初始化也非常相似。

接下來，我們有繪制條形圖的部分。為此，我反復使用兩種方法來繪制直線和矩形：

drawLine(x0, y0, x1, y1, color)：以指定顏色繪制從點(x0, y0)到點(x1, y1)的直線。

drawRect(x, y, w, h, color)：以指定的顏色繪制一個從左上角(x, y)開始的矩形，寬度為w像素，高度為h像素。注意，矩形的原點是它的左上角，它是“向下”繪制的。

fillRect(x, y, w, h, color)：類似于drawRect，但是矩形被指定的顏色填充。

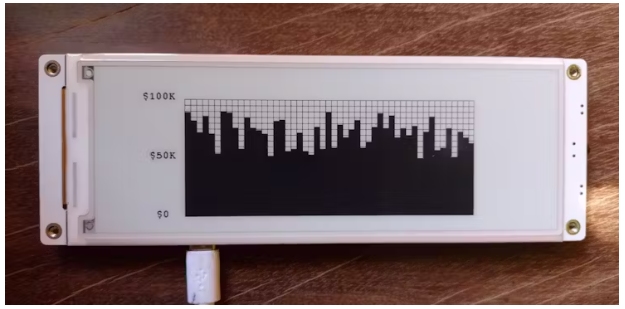

圖8所示。圖形使用示例

具體來說，這個例子創建了一個500像素寬、200像素高的畫布，然后使用水平線和垂直線對其進行細分。左側的標簽表示不同的值。由于畫布水平分為50個部分，因此定義了一個包含50個隨機值的數組，并將其顯示為黑色條。

圖片

如果上面提到的圖形元素還不夠，而您想要顯示位圖圖像，不要擔心——gxepd2也支持這一點。此外，圖像不需要占據整個屏幕;您可以顯示任何大小的位圖，并將它們放置在任何位置。

該過程與我在前一篇文章中解釋的過程相同：首先，獲取圖像(必須是單色的)，并使用image2lcd程序?qū)⑵滢D(zhuǎn)換為頭文件(.h)。然后，使用#include指令將該文件包含在代碼中，并使用drawBitmap方法將其放置在屏幕上。

drawBitmap的語法如下：

drawBitmap (x, y, bitmap, w, h, color);

地點:

x， y：位圖的起始坐標(左上角)。

bitmap：圖像的標識符(在.h文件中定義)。

w， h：位圖的寬度和高度，以像素為單位。

顏色：“前景”顏色，以區別于屏幕背景。

您需要采取的唯一預防措施是在將圖像轉換為image2lcd之前對其進行水平鏡像。

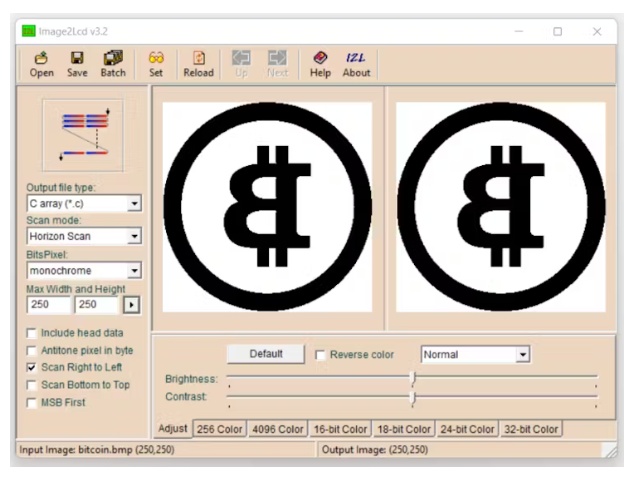

圖9所示。反映圖像

在下面的示例中，我將向您展示如何加載位圖(在本例中為比特幣符號)并將其顯示在屏幕中央。

在這個例子中，width()和height()方法的使用值得注意。這些方法返回屏幕尺寸，使計算原點坐標(bitmapX和bitmapY)以正確居中位圖變得容易。

運行上述代碼后，顯示如下圖像：

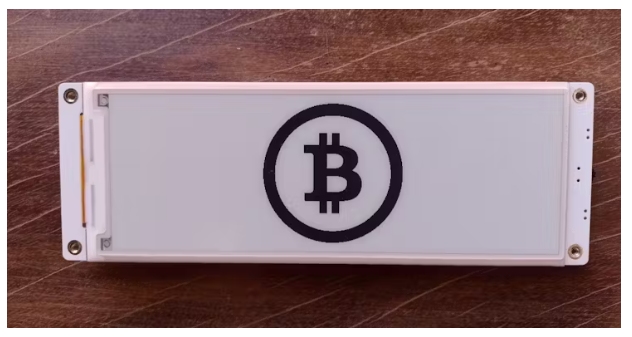

圖10所示。位圖使用實例

局部刷新

在前面的示例中，我們使用了不同的方法來顯示文本、圖形和圖像。在每種情況下，使用display()方法更新整個屏幕，該方法在屏幕上呈現操作的結果。此外，在所有示例中，我們都使用setFullWindow()初始化屏幕。這確保了display()重新繪制整個屏幕，執行所謂的完全刷新。

更新整個屏幕是一個相對緩慢的過程。雖然在程序開始時執行一次通常不會出現問題，但是當需要頻繁更新值時，例如使用每兩秒鐘刷新一次的溫度傳感器時，這就變得不方便了。在這種情況下，延遲是不可接受的。

幸運的是，5.79″CrowPanel支持一個稱為部分刷新的功能，它允許只更新屏幕的特定部分，而無需重新繪制所有像素。這不僅明顯更快，而且還消除了與完全刷新相關的閃爍。由于部分刷新，可以在更新更快的ePaper上顯示動態值。

并非所有的ePaper顯示器都支持部分刷新。它在單色電子紙顯示器上比在多色電子紙顯示器上更常見。

下面的視頻演示了兩種刷新技術之間的比較。它顯示計數器的值，從1到10，首先使用完全刷新，然后使用部分刷新。差異是顯著的。

在本例中，我使用GxEPD中所謂的分頁模式對方法進行了略微不同的結構。

分頁模式是為RAM有限的微控制器(如Arduino UNO)設計的。不是在內存中存儲整個屏幕的緩沖區，而是只存儲屏幕的一小部分(例如，一半)。然后分兩個步驟執行刷新：首先，在緩沖區中生成一半屏幕的內容并傳輸，然后重用相同的緩沖區來準備和傳輸另一半屏幕。雖然這種方法比一次刷新整個屏幕要慢，但它顯著減少了內存使用。

要使用分頁模式，首先需要指定緩沖區僅代表全屏的一小部分。這是在創建顯示對象時完成的。例如，要使用一半的屏幕，您可以將緩沖區大小設置為HEIGHT/2。

接下來，訪問屏幕的方法必須遵循這個結構：

使用firstPage方法啟動分頁周期。

將修改屏幕的方法包含在do..while循環中。

在nextPage方法返回true時重復循環，這表明仍有數據有待傳輸?shù)狡聊弧?

回到這個例子，雖然我將定義緩沖區以覆蓋整個屏幕(因為這個面板上的ESP32-S3有足夠的內存)，但我將以分頁模式的風格組織代碼：

正如您所看到的，關鍵的區別在于，在第一部分中，屏幕是用setFullWindow()初始化的，而隨后是用setPartialWindow()完成的。

setPartialWindow()方法在屏幕中定義了一個“窗口”，它將被修改和更新，而屏幕的其余部分保持不變。

這個方法的語法是：

setPartialWindow (x, y, w, h);

地點:

x， y：部分刷新窗口的起始坐標。

w， h：窗口的寬度和高度。

界面按鈕

所有CrowPanel模型都在側面包含一組按鈕以支持用戶交互。它們由兩個按鈕和一個連接到ESP32-S3的旋轉開關組成，ESP32-S3的狀態可以直接從程序中讀取。

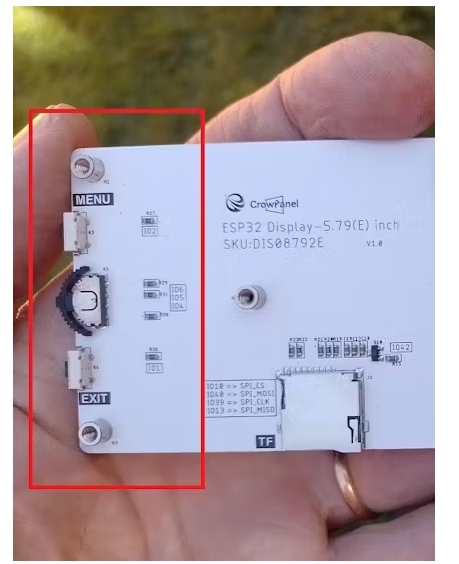

圖11所示。用戶按鈕

連接引腳如圖所示：

圖12所示。按鈕連接

這意味著MENU連接到GPIO2， EXIT連接到GPIO1，旋轉開關為GPIO6，為GPIO4，按下旋轉開關激活GPIO5。每個輸入都有一個PULL_UP電阻，所以當它們被拉低時被激活。

把它們放在一起

我們終于到達終點了!如果你已經走到這一步，恭喜你的耐心!

讓我們把我們所學到的一切應用到實際應用中：比特幣價格監視器。該監視器將從CoinGecko(一個具有非常簡單API的網站)獲取比特幣的實時價格。該API允許我們在不需要注冊或API密鑰的情況下發出GET請求。

我們將每30秒發出一個請求(重要的是不要過于頻繁地發出請求，因為站點可能會返回0的值)，檢索值將使用部分刷新顯示在面板上。此外，我們將實現按鈕控制：按MENU將顯示美元(USD)的價格，按EXIT將顯示歐元(EUR)的價格。

請求使用的端點如下：

并以JSON格式返回值：

{“比特幣”:{“美元”:101971年,“歐元”:98173}}

為了提取不同的字段(通常稱為“解析JSON”)，我們將使用ArduinoJson庫。

下面是比特幣監視器的運行情況。

存儲庫

這個項目中使用的代碼和圖像可以在這個存儲庫中找到。其余的示例可以在另一個存儲庫中獲得。

結論

在本文中，我們通過使用GxEPD2庫探索了5.79英寸CrowPanel的高級功能，GxEPD2庫是一種廣泛采用的用于控制ePaper顯示的通用工具。從最初的設置到集成文本渲染、圖形和部分刷新等功能，我們成功構建了一個融合了設計和功能的比特幣監視器。

在整個過程中，我們學會了：

在Arduino IDE環境中安裝和配置基本庫，如GxEPD2和Adafruit_GFX。

使用Elecrow提供的原理圖定義ePaper面板的物理連接。

使用先進的技術，如部分刷新，以優化電子紙顯示性能，減少刷新時間，消除不必要的閃爍。

合并物理控件，如CrowPanel按鈕，以提供交互式用戶界面。

通過利用CoinGecko API來獲取美元和歐元的實時價格更新，實現實時比特幣監控。

構建此監視器不僅展示了CrowPanel和GxEPD2庫的功能，而且還提供了開發微控制器動態應用程序的實用方法，特別是在數據可視化方面。

雖然這個例子集中在比特幣監視器上，但所提供的工具和概念適用于使用ePaper顯示器的廣泛項目，從環境監視器到信息面板。使用GitHub存儲庫中的示例，您可以自定義和擴展此項目以滿足您的特定需求。
