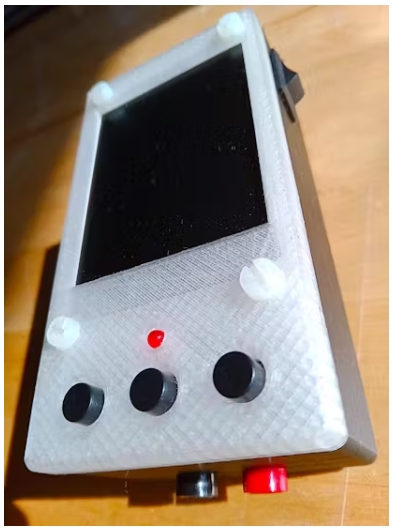

可在現場和辦公桌上使用，具有特殊的特點。它的滾動顯示可以暫停和清除，可選擇的速度。

當我開始這個項目時，對便攜式TTL串行監視器的渴望已經達到了很高的水平。很多時候，作為程序員，我們需要一個小而便攜的調試在現場的特殊條件下，我們不能有一個顯示器的電腦。

這里它是一個完整的串行監視器，在不同的速度下工作，有一個清屏按鈕和一個暫停按鈕來停止?jié)L動數據;最后但并非最不重要的是，我添加了特殊功能，以便在調試時在特殊情況下引起注意：播放“嗶嗶”并將文本的“顏色”更改為黃色，綠色，紅色，青色或白色(原始顏色)，只需在Serial.print()命令中添加簡單的控制代碼。

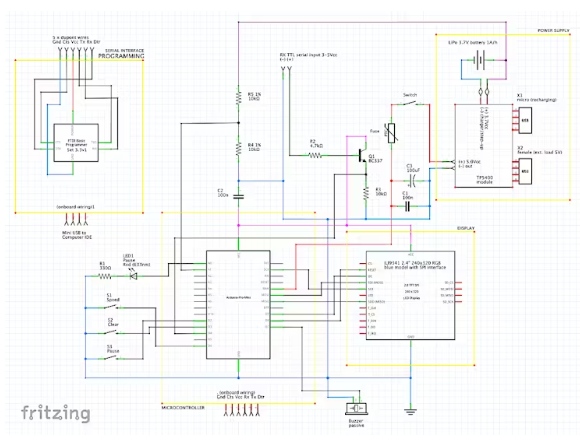

電路:

MCU為Arduino MiniPro 3.3V，顯示屏為ILI9341 2.4“240x320 RGB(藍色型號)，帶有SPI接口，縱向顯示，由于修改了庫，具有滾動功能。無源蜂鳴器將提供聲音，TP5400模塊提供給鋰離子1A/h 3.7V電池充電，并升壓到5V，為RAW引腳上的MCU供電，并使用其內部3.3V穩壓器。

Arduino內部穩壓器的電流限制是150mA，但實際上整個電路只需要65mA左右;充電讓連接micro-USB數據線;USB-A母線用于為具有5Vcc需求的非潛能附加設備供電，即用于監控的電路;

電路工作在3.3V。輸入可以是0V到3-5V之間的TTL邏輯電平，如果確實需要，可以更多，因?yàn)镽2=4.7K, R3=10k和Q1=BC337將控制MCU輸入端口的信號。R4和R5作為分壓器用于測量電池電壓，當需要充電時，蜂鳴器會提醒您。按下暫停鍵時紅色LED亮起;在暫停模式下，數據停止?jié)L動，緩沖區被清空。另一個按鈕用于清除屏幕，最后一個按鈕用于改變所需的速度(300、1200、2400、4800、9600、19200和38400)。

像往常一樣，要將草圖傳輸?shù)紸rduino Mini Pro，您需要一個FTDI (USB到串行)模塊設置在3.3V。

組件列表:

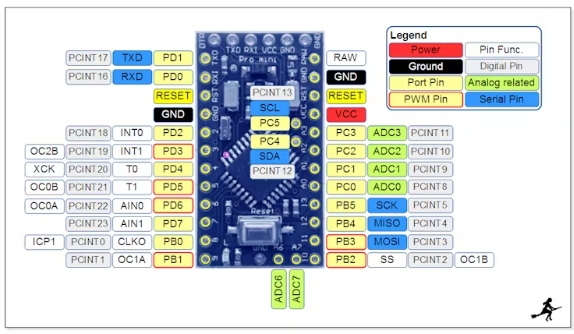

?Arduino Mini Pro 3.3V

?顯示ILI9341 2.4" TFT-LCD 240x320 RGB(藍色型號)，SPI接口

?TP5400充電升壓模塊(見圖片)

?鋰離子3.7V 1A/h可充電電池

?2個10k電阻器(可能為1%，并選擇與值相似)

?1 × 4.7K電阻

?1 × 10k電阻

?1個330電阻器

?2 × 100n電容

?1個100uF 16V電解電容

?1 x自復位保險絲200mA

?1個迷你開關開/關

?1 × 3mm紅色LED

?3個迷你觸覺按鈕13毫米高+ 3個黑色蓋子

?1個被動3.3V SMD蜂鳴器(12x12mm)

?1個BC337 NPN晶體管

?2個2mm母插頭(黑色和紅色)

?3D打印盒子+蓋子

?1 x PCB連接器8針，公母(顯示)

?8 × 3mm墊片

?8顆3mm螺釘

特殊特性:

在你的設備監控，你可以添加一些控制字符在你的調試代碼消息，以豐富/簡化調試：這樣，你可以改變文本顏色的顯示和播放的聲音，當你喜歡只是添加這些控制代碼之一，必要時：

?CTRL-A， ASCII=01(起始黃色)

?CTRL-B， ASCII=02 (start GREEN)

?CTRL-C， ASCII=03 (start RED)

?CTRL-D， ASCII=04(開始青色)

?CTRL-E， ASCII=05(開始白色，恢復正常顏色)

?CTRL-G， ASCII=07(播放歌曲)

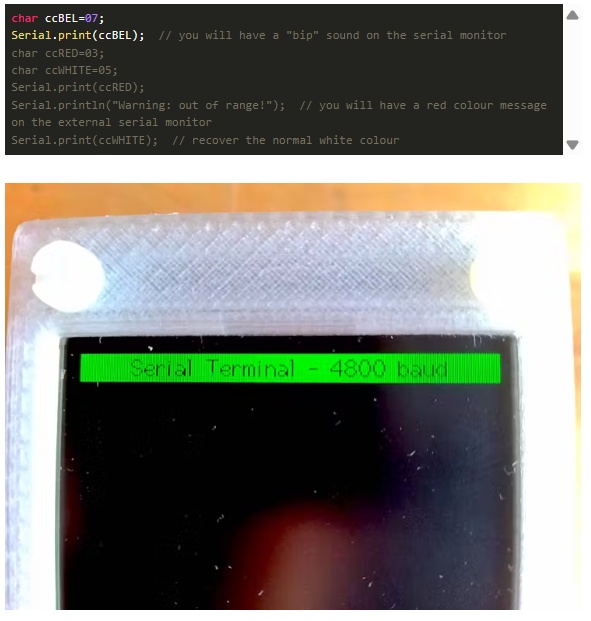

為例:

軟件說明:

默認速度為9600,8位，無奇偶校驗，1停止(SERIAL_8N1)，但使用速度按鈕，您可以更改為300,1200,2400,4800,9600,19200,38400波特;我測試了一個連續的RX工作到4800;較高的速度可以使緩沖區在連續接收期間滿，因?yàn)轱@示速度比接收數據慢;偶爾的RX數據按照通常的串行監視器目的調試將工作得很好，即使在更高的速度;

為了避免在上傳草圖時受到干擾，我通過SoftwareSerial庫為串行RX/TX使用了2個新引腳，因此通信引腳為4和5;

只顯示32-126 ASCII范圍內的可打印字符，因此不顯示控制碼和擴展ASCII碼(全部忽略);

在暫停模式下，顯示器停止顯示更多數據，因此接收數據被忽略(丟失);

看看TP5400模塊數據表，他們說它將在900mA電流下充電，因?yàn)榘惭b在芯片引腳3上的編程電阻是1.2k歐姆;我在這個項目中使用的鋰離子電池有1450mA/h，所以在1.5小時左右充滿電;我認為這種情況下的充電電流是足夠的，即使我通常喜歡比電池容量小的充電電流;只是提醒您不要安裝容量較小的電池，或者您應該將電阻更改為更大的值(10k -> 130mA, 5.1k -> 245mA, 2k 560mA, 1.5k -> 740mA, 1.1k -> 1000mA);例如，對于小型350mA/h電池，我建議將引腳3編程電阻更改為5.1k和10k歐姆之間的值。

軟件每隔30英寸檢查一次電池電壓：如果低于3.4v，它會發出聲音作為警告，以便盡快為電池充電;充滿電池應該持續15小時左右。

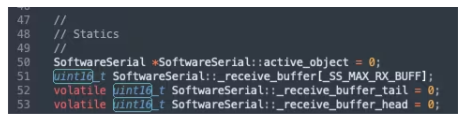

SoftwareSerial庫緩沖區大小為64字節;我修改了SoftwareSerial.h和SoftwareSerial.cpp為512字節，所以現在更難以使緩沖區滿;為了更舒適地使用，您應該根據說明和圖片修改庫;這個草圖使用了大約1450字節的內存加上512字節的放大緩沖區，它應該保持在Arduino Mini-Pro的2kbytes限制以下。

自定義顯示庫：

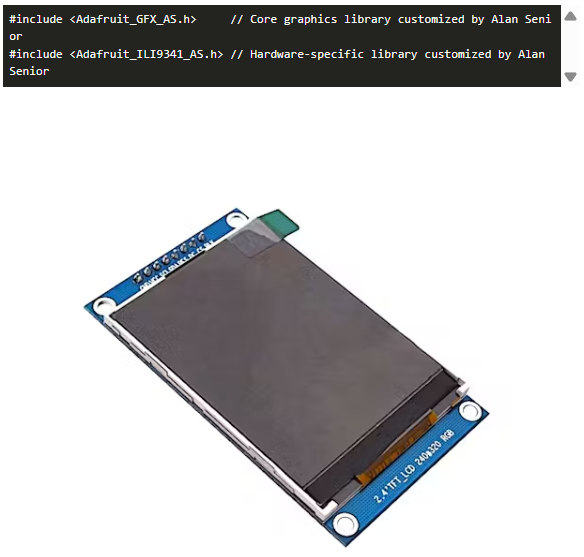

你必須下載并安裝自定義的“_AS”庫，用于顯示允許滾動，由Alan Senior編寫，2015年2月15日：

硬件指出:

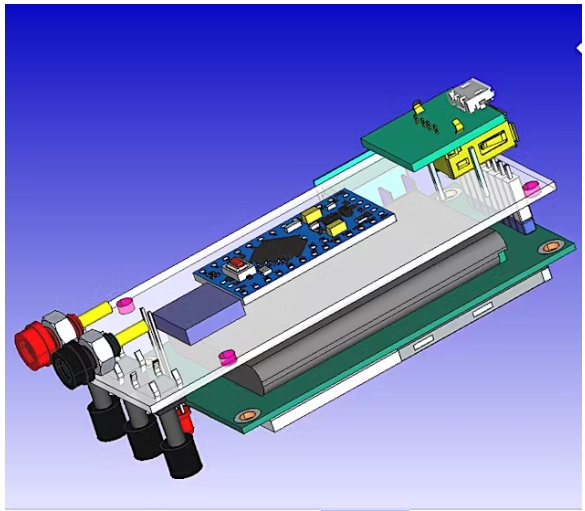

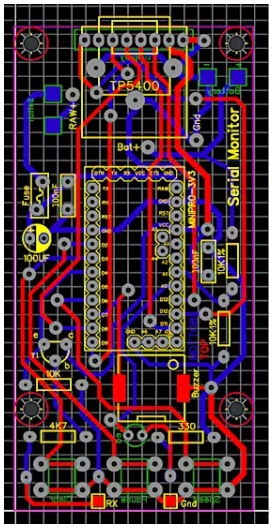

為了保持TP5400充電和升壓模塊的位置，您必須在USB-A連接器機箱上焊接三個牢固的引腳，并將它們與PCB上的三個點對齊。

注意保護顯示器上脆弱的扁平電纜，特別是在螺絲或墊片的4個孔附近。

本文編譯自hackster.io
