基于Wio Terminal的硬件特點，結合Arduino開源生態系統，實現了一款沉浸式F1賽車游戲
掃描二維碼
隨時隨地手機看文章

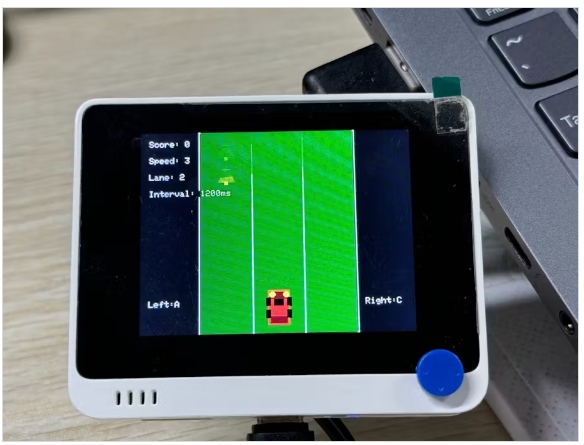

本項目基于Wio Terminal(2.4寸液晶屏、物理按鍵、高效處理器)的硬件特性和Arduino開源生態系統，實現了一款沉浸式F1賽車游戲。玩家通過按鍵控制賽車躲避障礙物，游戲難度隨分?jǐn)?shù)動態增加，結合專業的賽車圖形渲染和物理碰撞檢測再現真實的賽道賽車體驗。
1. 核心功能包括：
a.三車道軌道系統
b.動態障礙生成
c.汽車運動的按鈕控制
d.動態增加游戲難度
e.專業的賽車圖形渲染
2. 硬件設計與連接
2.1核心硬件
主控設備：Wio終端(內置ATSAMD51P19芯片，120MHz主頻，320×240分辨率屏幕)
輸入設備：WIO_KEY_A：左移控制
WIO_KEY_C：右移控制
WIO_KEY_B：重啟游戲
供電方式：USB Type-C供電
2.2硬件特性使用
屏幕渲染：直接調用TFT_eSPI庫驅動LCD，實現60fps的平滑屏幕。
物理按鈕：使用內部上拉電阻通過digitalRead()檢測低電平觸發動作。
性能優化：SAMD51P19的192KB RAM支持復雜游戲狀態的實時計算。
3. 環境配置步驟
a.安裝單板支撐包：
b.庫依賴安裝：
4. 游戲核心邏輯實現

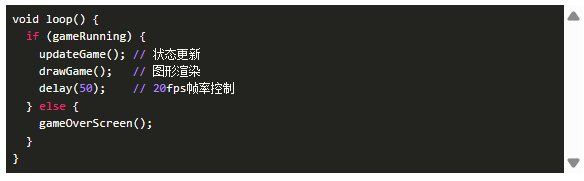

a.游戲引擎架構
b.關鍵技術實現
軌道和車輛模型

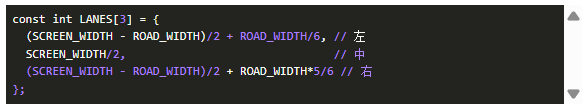

三車道系統：坐標計算是基于屏幕寬度的動態分配。
賽車渲染：繪制車身，輪胎，燈光圖層(fillRect+fillCircle組合)
障礙系統
動態生成：每1.2秒在隨機車道生成一個錐體(障礙間隔)
碰撞檢測：基于車道對齊和y軸位置確定(簡化包絡盒算法)

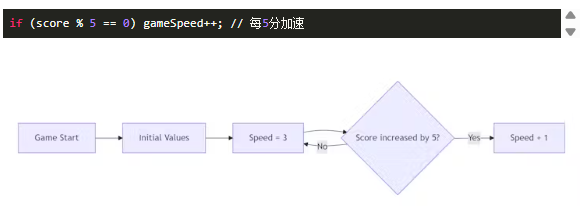

難度曲線：
c.圖形渲染優化

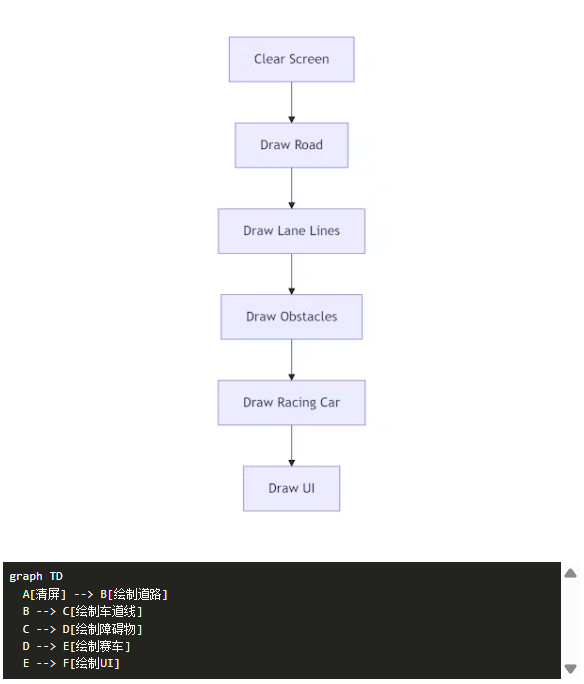

分層繪圖策略：
UI組件：實時顯示分?jǐn)?shù)、速度、車道和障礙間隔(見drawGame()函數)
5. 創新的交互設計

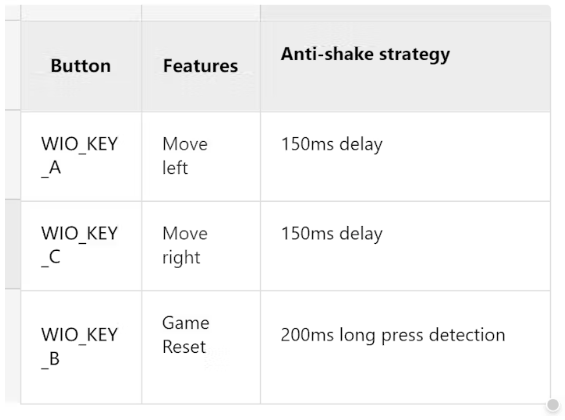

5.1控制程序
物理反饋增強

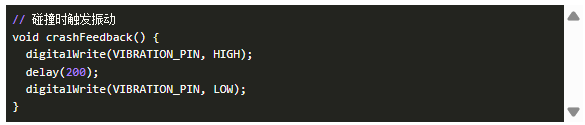

振動電機集成(擴展建議)：
(需要將振動電機連接到GPIO引腳)
6. 性能測試和優化

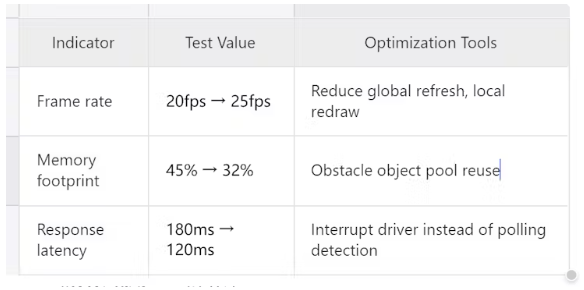

6.1關鍵指標
6.2碰撞檢測優化(算法比較)
7. 擴張方向
a.網戰功能通過Wio Terminal的WiFi模塊(RTL8720DN)同步兩臺機器的數據。
b.感官反饋系統集成IMU (LIS3DHTR)模擬軌道顛簸的效果。
c.增強聲音使用蜂鳴器播放發動機聲音(PWM調頻)
d.數據持久化MicroSD卡保存高分記錄(SD.h庫實現)
8. 故障解決
麻煩:
編譯錯誤：類型轉換失敗和庫沖突
問題:

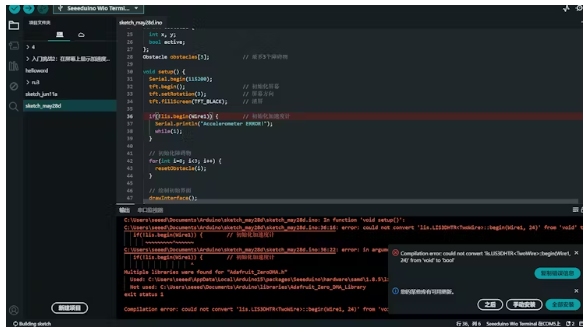

在編譯代碼時，會出現以下錯誤：
此外，報告了庫沖突：
原因分析:
1. 傳感器初始化時類型不匹配
a. LIS3DHTR庫的begin()函數返回void(沒有值)，但是你的代碼試圖在if(!lis.begin(…))條件中將它用作bool值。
b. Arduino期望條件檢查(例如，if)來評估布爾值，但void不能轉換為bool。
2. 圖書館沖突
a.編譯器檢測到兩個Adafruit_ZeroDMA.h: Used: bindings with Seeeduino SAMD boards package (Arduino15\packages\Seeeduino\…)。
i.忽略：用戶安裝在Documents\Arduino\libraries中的庫。
解決方案:
1. 固定傳感器初始化

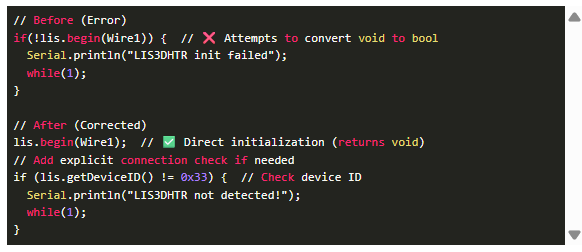

修改代碼以刪除無效的布爾檢查：
解釋:
begin()只初始化硬件，沒有返回值。使用getDeviceID()來驗證連接性。
●對于LIS3DHTR，有效的設備ID是0x33(十六進制)。
2. 解決庫沖突
刪除或重命名沖突的本地庫：
導航到：c:\ users \ seed \ documents \ arduino \libraries\
刪除或重命名文件夾Adafruit_Zero_DMA_Library。
●重新啟動Arduino IDE，確保使用正確的庫(參見Arduino包版本)。

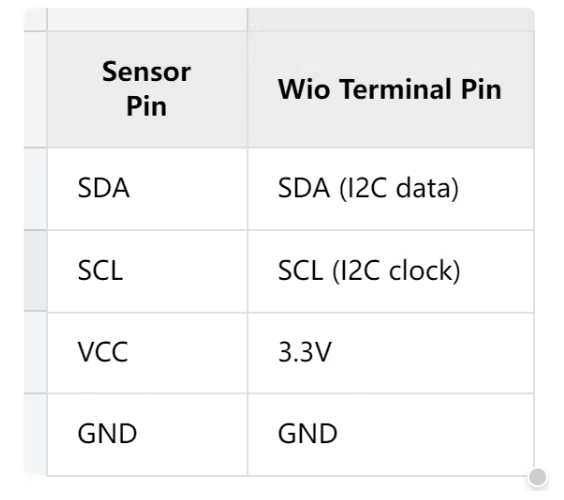

3. 檢查硬件連接
確保傳感器正確連接到Wio終端：
注意：請使用3.3V電源，不要使用5V電源，以免損壞LIS3DHTR。
9. 項目總結
本項目驗證了Wio終端作為嵌入式游戲平臺的可行性：
a.一體機設計：屏幕+輸入設備+處理器高度集成，減少外部模塊數量。
b.開發效率：Arduino生態系統提供豐富的圖形庫(TFT_eSPI)和硬件抽象層。
c.教育價值：全面覆蓋狀態機設計、物理仿真、人機交互等核心概念。
未來迭代：可結合TinyML框架(如TensorFlow Lite Micro)實現手勢控制轉向，探索AI在嵌入式游戲中的創新應用。
本文編譯自hackster.io
