水位監測及洪水預警系統(基于環境因素)

目的:

?監測降水(雨)和大氣壓，作為潛在洪水或水位變化的關鍵指標。

?通過The Things Stack使用LoRaWAN進行長距離無線傳輸數據，非常適合偏遠地區，如河流、水庫或農村地區。

?對可能導致洪水的情況發出早期預警，以便采取積極的應對措施。

?在云平臺上可視化數據，以便進行持續監控和趨勢分析。

先決條件:

?Arduino (C/ c++)編程基礎。

?電子學和傳感器的基本概念。

?熟悉Arduino IDE或PlatformIO開發環境。

?了解LoRaWAN通信和物棧操作。

?云物聯網平臺基礎知識。

所需材料和軟件：

硬件:

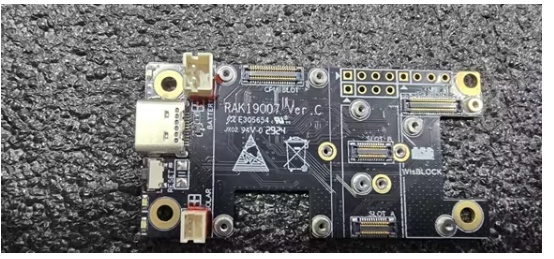

?WISBLOCK基礎：RAK19007基礎板輪緣Gen

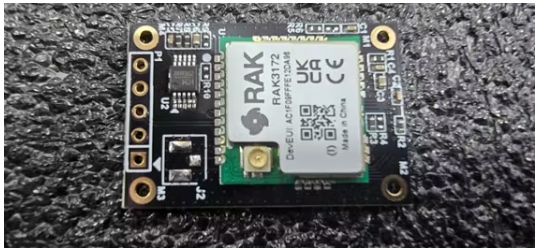

?WISBLOCK核心：RAK3172 STM32WL5(集成LoRaWAN)

?WISBLOCK傳感器:

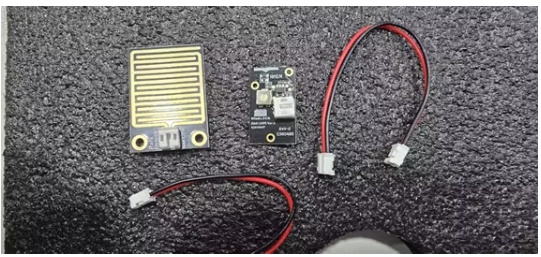

?RAK12030雨水傳感器

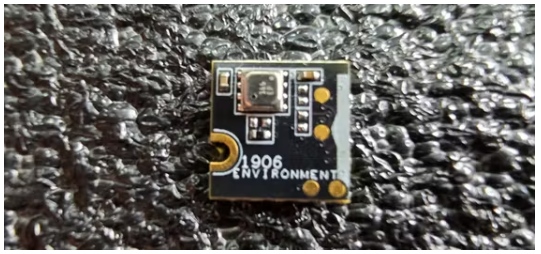

?BME680環境傳感器(用于大氣壓力、溫度和濕度)

?DS18B20溫度傳感器(如果浸入保護管中，用于環境溫度或水溫)

?WISBLOCK雜項:

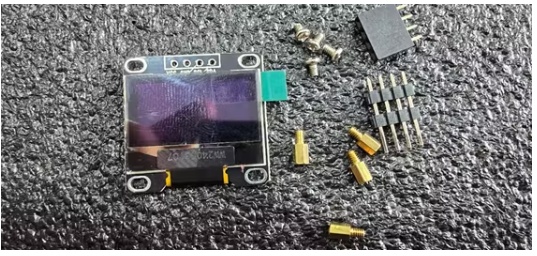

?RAK1921 OLED顯示器(可選，用于調試和本地讀取)

?其他組件/配件：

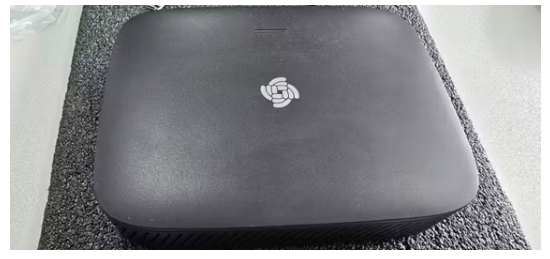

?WisGate Edge Lite 2 (LoRaWAN網關)

?電池連接器電纜

?太陽能電池板連接器

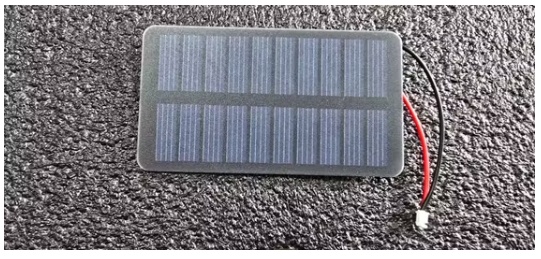

?太陽能電池板

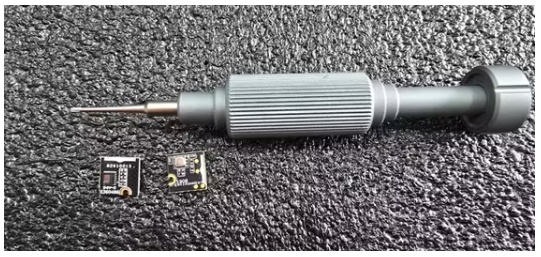

?螺絲刀

軟件:

?Arduino IDE或PlatformIO

?用于RAK模塊的Arduino庫(例如RAKwireless_RAK3372_BSP)和用于傳感器的特定庫(例如Adafruit_BME680， dallasttemperature, OneWire, Adafruit_SSD1306, Adafruit_GFX)。

?RAK7268V2網關配置軟件。

?在The Things Stack(用于LoRaWAN網絡)和用于可視化和警報的云物聯網平臺上的帳戶。

?預計持續時間：8-12小時。

學習成果:

?能夠設計以自然災害預防為重點的環境監測系統。

?能夠解釋與洪水風險相關的降水和大氣壓力數據。

?掌握LoRaWAN通信在潛在的挑戰環境(例如，農村，障礙)使用物棧。

?具備配置關鍵警報和實時決策可視化數據的知識。

?有在戶外部署物聯網設備的經驗，考慮水保護和能源自主。

設置和實現步驟：

?硬件組裝：將RAK3372 (Core)模塊連接到RAK1907 (Base Board)模塊。連接傳感器(雨傳感器，BME680, DS18B20)和OLED顯示器(如果使用)。連接電池電纜和太陽能板。

?開發環境配置：安裝Arduino IDE/PlatformIO，支持RAK3372板。為傳感器和OLED安裝必要的庫。

節點編程(RAK3372)：

?編寫代碼從雨傳感器讀取數據(雨滴檢測，或強度估計，如果傳感器允許)。

?從BME680讀取大氣壓力(快速的壓力下降可能表示低壓系統，因此表明惡劣天氣和可能的強降雨)。

?從DS18B20讀取溫度。

?執行邏輯以偵測洪水風險情況(例如，在一段時間內持續降雨，快速和持續的壓力下降)。

?將RAK3372配置為LoRaWAN節點，定期發送數據，并在檢測到風險情況時發送告警信息。

?實現低功耗模式(深度睡眠)，以最大限度地延長電池壽命。

?網關配置(RAK7268V2)：將網關接入網絡，配置為與the Things Stack相連。

Things棧配置：

?進入Things Stack控制臺。

?注冊網關：添加RAK7268V2網關。

?創建應用程序：創建新的應用程序。

?注冊設備(RAK3372節點)：使用其LoRaWAN憑據注冊設備。

?配置有效負載格式化器(解碼器)：編寫Javascript代碼來解碼傳感器有效負載。

?配置警報集成：向物聯網平臺或通知服務添加集成(例如，“Webhook”或“MQTT”)以接收洪水警報。

?測試與部署：在真實環境中測試系統，模擬降雨，觀察壓力變化。確保所有部件都安裝在防水外殼內，并確保雨敏傳感器正確外露。

挑戰和故障排除提示：

?洪水數據解釋：將傳感器讀數與實際洪水風險相關聯可能需要更先進的數據分析和該地區的水文知識?？紤]與外部氣象數據集成。

?防水：如果部署在戶外和靠近水源，所有電子元件必須在一個完全防水的外殼中(IP67或更高)。雨水傳感器必須設計為室外使用。

?雨水傳感器維護：雨水傳感器可能需要定期清洗，以防止污垢或碎片的積累，影響精度。

?網絡可靠性：確保LoRaWAN通信在惡劣天氣條件下(雨、風)是穩健的，并且網關有一個最佳的位置。

評估標準:

?該系統精確監測降水和大氣壓力。

?當滿足預先設定的條件時，會迅速而可靠地發出洪水風險警報。

?數據在云平臺上清晰可視化，允許有效監控。

?該裝置對環境條件具有抵抗性，并在監測期間利用太陽能自主運行。

?代碼健壯、高效，警報邏輯也很有效。
