我的目標

我一直很喜歡《俄羅斯方塊》，所以我想嘗試在PocketBeagle上重現這款游戲。不幸的是，我沒有能夠?qū)崿F(xiàn)我想要的所有功能，但我仍然在這方面學到了很多，希望這個項目可以在未來得到改進!

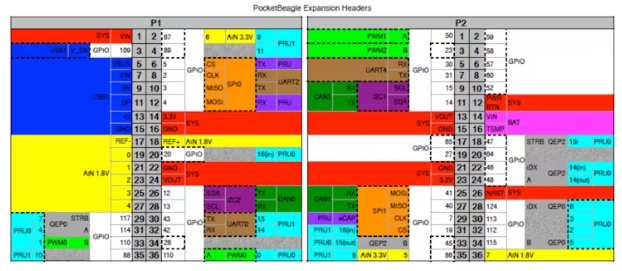

PocketBeagle Pinout參考圖

以下是PocketBeagle的引腳圖，您可以在本教程中參考。

SPI顯示

首先，我們應該將SPI Display連接到PocketBeagle。將SPI顯示器放在大型無焊面包板上，然后進行以下連接(我使用SPI0，因此如果您想使用SPI1，則需要使用不同的引腳)：

?顯示GND到PocketBeagle GND (P1_16)

?顯示識別碼到PocketBeagle 3.3V

?顯示CLK到PocketBeagle CLK (P1_8)

?向PocketBeagle展示MISO

?顯示MOSI到PocketBeagle MOSI (P1_12)

?顯示CS到PocketBeagle GPIO5 (P1_6)

?顯示DC到PocketBeagle GPIO89 (P1_4)

?顯示RST到PocketBeagle GPIO87 (p12)

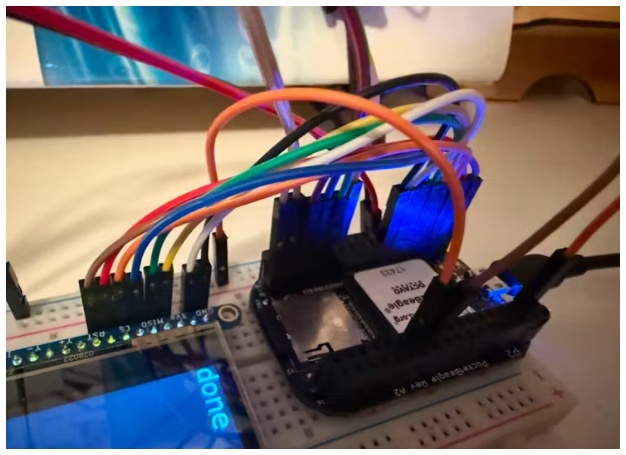

這些連接是這樣的：

蜂鳴器

接下來，我們可以將蜂鳴器連接到PocketBeagle的PWM引腳!我用的是PWM2B。為此，在大型無焊面包板上進行以下連接：

?蜂鳴器+ PocketBeagle PWM2B (P2_3)

?蜂鳴器-到PocketBeagle GND

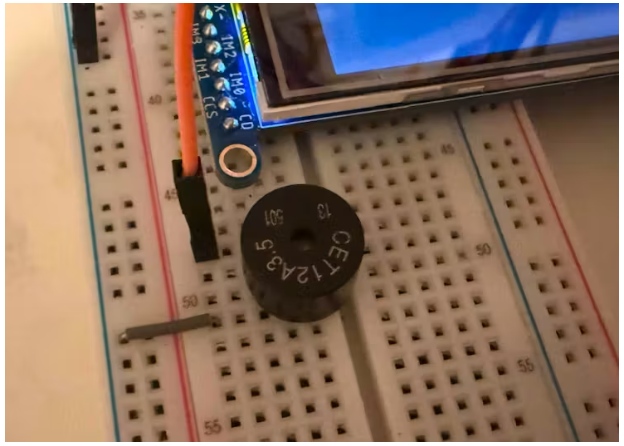

這是我的樣子(橙色的電線到P2_3)：

按鈕

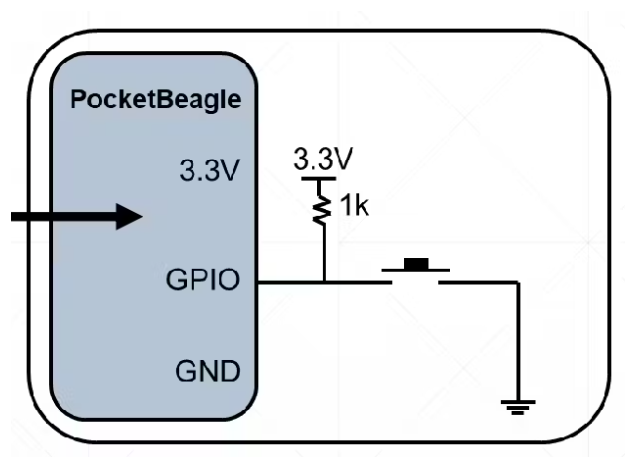

最后，我們可以連接我們的按鈕。我在D-pad布局的小型無焊面包板上配置了我的，其中有兩個額外的按鈕用作a和b。這些按鈕中的每個按鈕都有一個以以下方式配置的1k歐姆電阻(歸功于Erik Welsh的圖表)：

以下是每個按鈕的連接：

?PocketBeagle P1_36的按鈕

?B按鈕到PocketBeagle P1_34

?右鍵PocketBeagle P1_32

?向下按鈕PocketBeagle P1_30

?左鍵PocketBeagle P1_28

?向上按鈕PocketBeagle P1_26

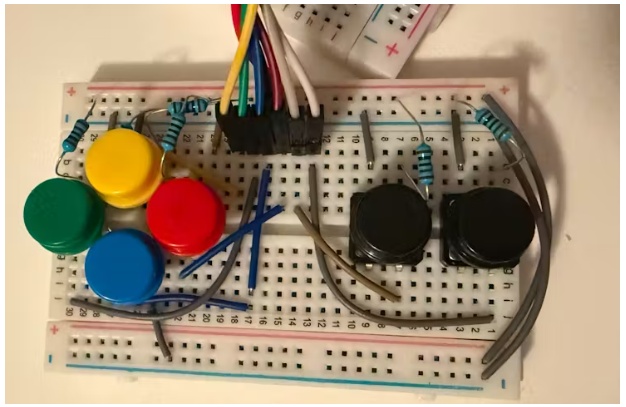

這就是那些看起來像(電阻是很難看到的，所以參考上面的圖表知道他們?nèi)ツ睦?：

軟件的考驗和磨難：

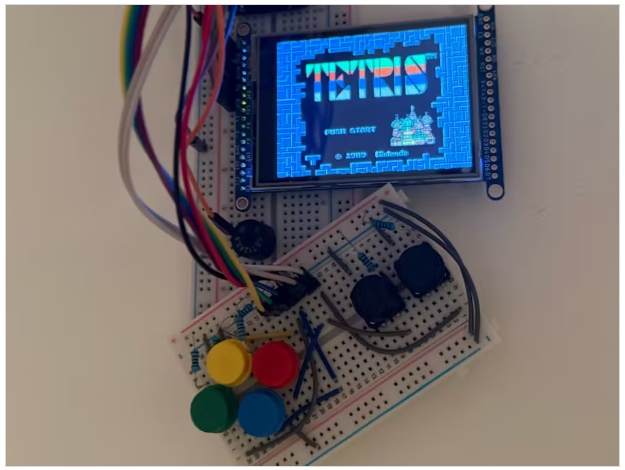

我嘗試了許多不同的方法，試圖讓它真正運行《俄羅斯方塊》，但不幸的是沒有成功。我最初想嘗試從頭開始編寫《俄羅斯方塊》，但很難理解如何與顯示器交互以使形狀正確顯示和移動。接下來，我嘗試使用預制的Python代碼來運行它，而不是自己從頭開始編寫，但我發現的所有示例都依賴于pygame庫，我無法將其安裝在PocketBeagle上。最后，我嘗試使用Advanced MAME(參考Kevin Li的GameBeagle和Mouser Electronics的指南)，但我再次失敗。隨著期末考試的臨近，我不得不承認失敗，最終我的屏幕只顯示了一個占位符圖像，并從蜂鳴器中播放俄羅斯方塊主題。

圖表

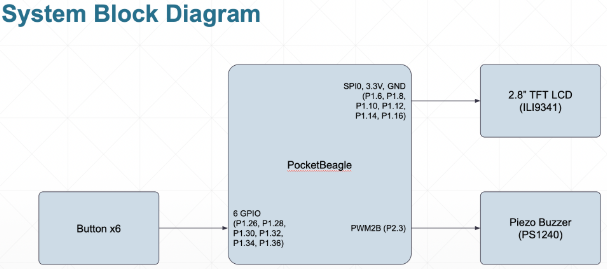

系統框圖

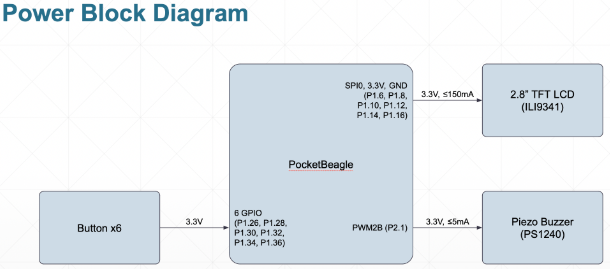

電源框圖
