使用傳感器和Arduino構建了一個設備，可以完美地在吉尼斯中“分裂G”!

把“G”分開是對吉尼斯啤酒飲用技巧的真正考驗——準確地喝一口，液體的水平面要正好落在吉尼斯標志上“G”的中間。作為一個不喝酒的人，我想看看我是否能設計出一條通往成功的道路。所以，我做了一個設備，使用非接觸式液體傳感器和蜂鳴器來幫助我完善我的技術!你猜怎么著?我要去愛爾蘭的吉尼斯世界紀錄倉庫，對我的技能進行終極考驗。

“拆分G”設備是如何工作的

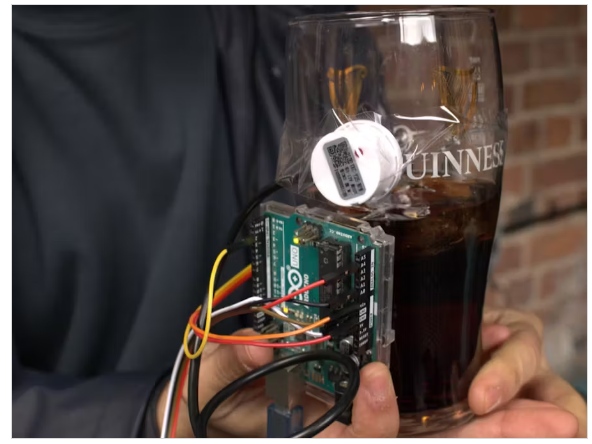

這個項目背后的想法很簡單：使用Arduino，一個非接觸式液位傳感器，以及一個蜂鳴器來通知我何時停止啜飲。當玻璃杯中的液位達到吉尼斯標志中的“G”時，傳感器就會檢測到，蜂鳴器就會響起，讓我知道是時候停下來了。

以下是所使用組件的細分：

?Arduino(任何型號)-操作的大腦。

?非接觸式液位傳感器-檢測啤酒何時達到正確的液位。

?蜂鳴器-當停止飲酒時發出嗶嗶聲。

?跳線。連接元件用

尋找完美的傳感器位置

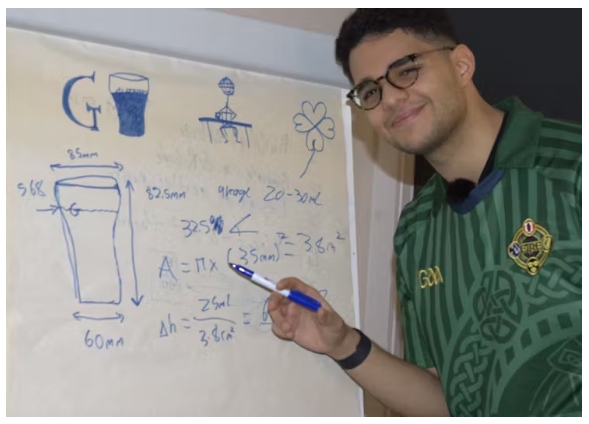

為了確保傳感器檢測到正確的停止時刻，我們需要計算每一口的液位下降。利用玻璃的尺寸：

?頂徑：85毫米

?底座直徑：60mm

?滿品脫體積：568毫升

?中間的‘ G ’： 82.5毫米從邊緣下降

在這個水平，橫截面積約為3.8平方厘米。假設平均抿一口25毫升，液位下降：

使用此功能，您可以相應地調整傳感器位置，以便在sip達到完美水平時觸發蜂鳴器。

構建電路

1. 連接非接觸式液體傳感器

?將信號輸出連接到Arduino的A1上。

?電源接5V，接地接GND。

2. 連接蜂鳴器

?將蜂鳴器的正端引腳連接到Arduino上的A2。

?將接地引腳連接到GND。

3. 上傳代碼

?代碼檢查液體傳感器是否檢測到低水平(意味著你已經喝夠了)。當這種情況發生時，蜂鳴器會激活以提醒您。

測試設備

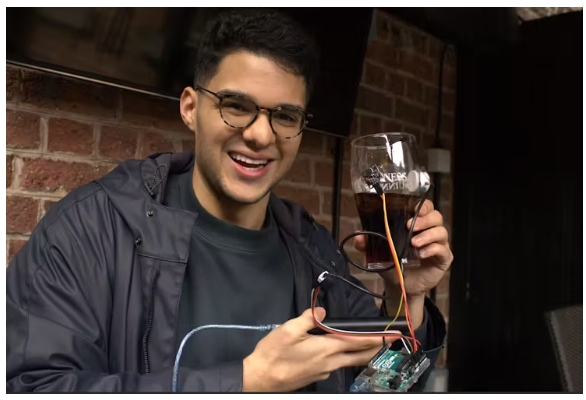

組裝和編碼之后，是時候進行測試了!倒上一品脫的吉尼斯黑啤酒(或任何用于測試的深色液體)，把傳感器放在玻璃杯上，然后開始啜飲。當液體達到“G”時，蜂鳴器會告訴你停止。

結論

有了這個簡單而有效的設備，我成功地設計出了一杯完美的吉尼斯啤酒!我要把這個裝置帶到愛爾蘭，在圣帕特里克節那天在吉尼斯倉庫測試我的技能——請繼續關注我的表現。

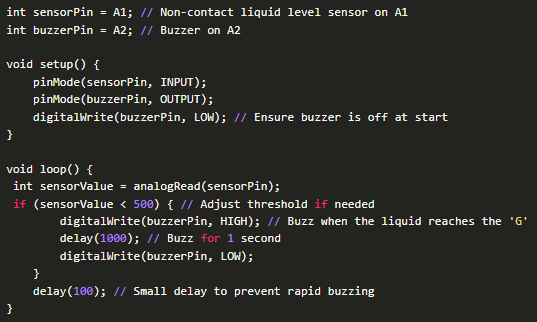

代碼

int sensorPin = A1; // Non-contact liquid level sensor on A1

int buzzerPin = A2; // Buzzer on A2

void setup() {

pinMode(sensorPin, INPUT);

pinMode(buzzerPin, OUTPUT);

digitalWrite(buzzerPin, LOW); // Ensure buzzer is off at start

}

void loop() {

int sensorValue = analogRead(sensorPin);

if (sensorValue < 500) { // Adjust threshold if needed

digitalWrite(buzzerPin, HIGH); // Buzz when the liquid reaches the 'G'

delay(1000); // Buzz for 1 second

digitalWrite(buzzerPin, LOW);

}

delay(100); // Small delay to prevent rapid buzzing

}

本文編譯自hackster.io
