一、三極管驅動蜂鳴器的概述

蜂鳴器是一種非常常用的電子元器件，廣泛用于各種電子設備中的聲音輸出。而三極管則是一種半導體器件，具有放大和開關等功能。通過三極管的開關狀態，可以驅動蜂鳴器產生聲音。

二、三極管驅動蜂鳴器的原理

首先，需要控制三極管的開關狀態。通過向基極輸入高電平信號，使得三極管導通，此時輸入電源能夠通過三極管流向負載電路。當基極輸入低電平信號時，三極管截止，輸入電源無法通過三極管流向負載電路。

其次，需要產生高頻振蕩信號。通過控制三極管的開關狀態，可以實現高頻振蕩。具體而言，當三極管導通時，電容器C1充電，此時正極為基極，負極為發射極，同時電感L1儲存電荷，稱為電感儲能狀態;當三極管截止時，C1放電，此時正極為發射極，負極為基極，電感L1放電，此時為電感放電狀態。由于電感的自感性和電容器的電容性，導致C1放電過程中的電荷在電感中形成了一種周期性變化的電流，即高頻振蕩信號，在此信號的作用下，蜂鳴器可以發出聲音。

三、三極管驅動蜂鳴器的實現

將電感L1、電容器C1、三極管Q1和蜂鳴器Buzzer按照圖中連接即可實現三極管驅動蜂鳴器的電路。其中，電感L1一般選用直徑為5mm的磁芯電感。電容器C1一般選用100nF的陶瓷電容。三極管Q1可以采用9014或8050型號的普通P型三極管。蜂鳴器Buzzer則可以選擇DC5V或DC12V的蜂鳴器。

蜂鳴器是我們在電路設計中使用的 常見的一種預警發聲器件，我們常使三極管的工作于開關狀態來驅動它。然而越簡單的電路，很多人在設計時往往越容易忽略細節，導致實際電路中蜂鳴器不發聲、輕微發聲和亂發聲的情況發生。

我們在數字電路設計的中常常用三極管的開關特性把數字信號的“1”和“0”來轉化成實際電路中的“通”和“斷”，來驅動一些蜂鳴器、數碼管、繼電器等需要較大電流的器件。然而在使用的過程中，如果不在意細節，三極管就可能無法工作在正常的開關狀態。 終無法達到預期的效果，有時就是因為這些小小的錯誤而導致重新打板，導致浪費。

這里小編把自己使用三極管的一些經驗以及一些常見的誤區給大家分享一下，在電路設計的過程中可以減少一些不必要的麻煩。我們來看幾個三極管做開關的常用電路畫法。蜂鳴器我們選擇了常用的蜂鳴器。

圖1

例：圖一中a電路中三極管我們選擇了2N3904三極管，2N3904是現在常用的NPN三極管。其耐壓值40V，Pcm=400mW，Icm=200mA，β=100-400。蜂鳴器LS1接在三極管的集電極，驅動信號取5V，電阻按照經驗可以取4.7K。假設三極管放大倍數為100，蜂鳴器的工作電流為20mA，即Ic=20mA。Ib=Ic/β=0.2 mA。當基極電流大于0.2 mA時，蜂鳴器均可正常發聲。a電路中的基極電流Ib=(5V-0.7V)/4.7K=0.9mA，大于0.2 mA，可以使蜂鳴器正常發聲。b 電路用的是2N3906三極管，PNP型，同樣把蜂鳴器LS2接在三極管的集電極，驅動信號是5VTTL電平。由于2N3906其他參數和2N3904基本一致，因此計算過程不再贅述。以上這兩個電路圖都可以正常工作。

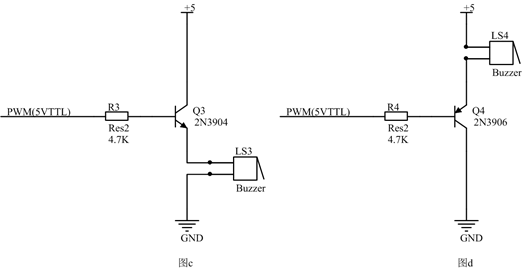

圖2

圖二的兩個電路和圖一相比，把蜂鳴器接在了三極管的發射極。在c電路，假設基極電壓為5V，基極電流Ib=(5V-0.7V- UL)/4.7K，其中UL為蜂鳴器上的壓降。如 果UL比較大，那么相應的Ib就小，很有可能Ib<0.2mA，Ic<20mA，無法驅動蜂鳴器。有人認為把R3的阻值減小，Ib就可以變大，大于0.2 mA時，蜂鳴器就可以正常工作。但是蜂鳴器的壓降很難獲知，而且有些蜂鳴器的壓降可能變動，這樣一來基極電阻阻值就很難選擇，阻值選擇太大就會驅動失敗，選擇太小，損耗又變大。d電路也會出現同樣的問題，所以不建議選用圖二的這兩種電路。

圖3

圖三這兩個電路，電路的驅動信號為3.3VTTL電平，常出現在3.3V的MCU電路設計中，如果不注意就很容易就設計出這兩種電路，而這兩種電路都是錯誤的。

先分析e電路，這是典型的“發射極正偏，集電極反偏”的放大電路，或者叫射極輸出器。當PWM信號為3.3V時，Ib=(3.3V-0.7V- UL)/4.7K，會出現和圖2中c電路中一樣的情況。

f電路也是一個很失敗的電路，首先這個電路導通是沒有問題的，當驅動信號為0V時，蜂鳴器可以正常動作。然而這個電路是無法關斷的，當驅動信號PWM為3.3V高電平的時候，Ube=5V-3.3V=1.7V, Ube>0.7V，三極管仍可以導通，于是蜂鳴器會一直響。那這個問題有辦法解決嗎?有，如果你的MCU支持OD(開漏)驅動方式，可以在開漏輸出后用上拉電阻把電平拉到5V，這樣 Ube=5V-5V=0V, Ube<0.7v,三極管就可以正常的關斷了。

?三極管驅動蜂鳴器?是指利用三極管的開關特性來控制蜂鳴器的發聲。蜂鳴器是一種將電信號轉化為聲音信號的器件，常用于生成各種提示音，如按鍵音、報警音等。蜂鳴器可以分為有源蜂鳴器和無源蜂鳴器。有源蜂鳴器內部自帶振蕩源，只需接上直流電壓即可持續發聲，而無源蜂鳴器則需要控制器提供振蕩脈沖才能發聲?1。

工作原理

當三極管的基極接收到高電平時，三極管導通，此時Vcc電壓驅動蜂鳴器發聲;當基極接收到低電平時，三極管同樣導通，Vcc電壓驅動蜂鳴器發聲。三極管在這里起到開關作用，通過控制基極的電平來控制蜂鳴器的發聲?1。

電路設計細節

在設計三極管驅動蜂鳴器的電路時，需要注意以下幾點：

?續流二極管?：蜂鳴器是一個感性元件，其電流不能瞬變，因此需要一個續流二極管提供續流，以防止產生尖峰電壓損壞三極管和干擾其他電路部分?2。

?限流電阻?：限流電阻用于防止輸出電流過大，損壞三極管?2。

?下拉電阻?：基極下拉電阻用于確保三極管在電路關斷時能夠可靠地保持在關斷狀態，防止意外發聲?2。

實際應用場景

三極管驅動蜂鳴器廣泛應用于各種需要發聲提示的電子設備中，如計算機、打印機、報警器、電子玩具、汽車電子設備等。通過三極管的開關特性，可以有效地控制蜂鳴器的發聲，滿足各種應用場景的需求?3。
