0引言

燒結機是鋼鐵工業中的重要設備之一,其漏風率高低直接影響到鋼鐵生產過程中的能源消耗和產品質量^[1]。燒結機漏風的主要原因包括設備老化、密封材料磨損、安裝誤差以及高溫高壓等工作環境的影響^[2]。近年來,許多鋼鐵企業通過技術改造顯著降低了燒結機的漏風率,提高了生產效率。胡文祥^[3]通過密封改造、完善檢查制度及在線治理技術,將180m³燒結機的漏風率從51.4%降至30.01%,并長期穩定在36%以下。另外,采用金屬式自潤滑密封系統和智能電液雙層卸灰閥技術,也顯著提升了漏風治理效果和負壓控制精度^[4]。

新鋼燒結廠現有6#、7#燒結機為360 m³燒結機,均采用魯奇式帶式燒結機結構,分別于2008年、2009年投入運行,至今已運行10余年。經檢測發現,現有燒結機的漏風率較高,不僅不利于節約能源,還制約了生產效率。燒結機頭部點火爐下方未考慮微負壓點火,造成混合料被點火爐的高負壓吸緊,導致煤氣消耗增加。因此,要保障360 m³燒結機漏風率下降、負壓精確度提升等,對燒結機進行漏風治理改造尤為重要。

1 360m³燒結機工藝要求

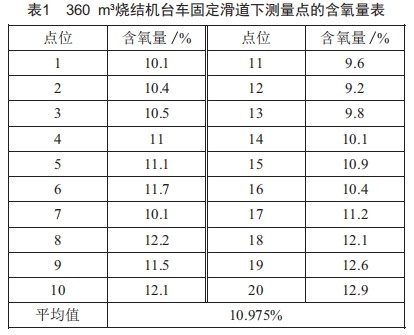

新鋼燒結廠360m3燒結機工序能耗中,電耗占15%~30%,其中主抽風機電耗占燒結總電耗的50%~65%,因此降低電耗是節能工作重點和發展方向。隨著公司高爐煉鐵的發展,燒結機利用系數提升,在生產過程中由于料層增厚,需要更高的負壓和流量,主抽風機大部分時間已經在工頻狀態下運行。另外,對360 m³燒結機臺車的20個點位進行檢測發現, 目前燒結機的漏風率較高。從表1可以看出,燒結機臺車固定滑道下測量點的平均含氧量為10.975%,根據熱電偶處的含氧量檢測值15.5%、16.2%,大氣氧含量為20.9%,可推算出燒結機平均漏風率高達44.5%。 由此可知,制約主抽風機工作效率的主要原因是燒結機漏風率過高。

目前,新鋼360 m³燒結機的滑道密封采用傳統的固定滑道加臺車移動密封裝置的形式,即通過固定滑道和浮動游板對臺車與風箱之間進行密封。其原理是依靠上部的微量彈性結構與固定滑道之間的摩擦實現密封,并在摩擦接觸面添加潤滑油脂進行潤滑^[5]。然而,這種密封方式存在以下幾個問題:

1.1 溫度波動

溫度變化導致浮動游板與臺車密封槽不匹配。高溫時,游板膨脹過寬,導致卡死,形成漏風;低溫時,游板過窄,形成3 mm間隙,導致大量漏風,增加風機負荷和電能消耗,工作環境惡化。

1.2 滑道磨損

滑道高溫下潤滑脂易結焦、蒸發,造成干摩擦和嚴重磨損。隨著時間推移,固定滑道磨損加劇,滑板無法補償間隙,導致漏風。

1.3 潤滑系統問題

潤滑點供油不均勻,油路經常堵塞,形成干磨,增加運行阻力,縮短使用壽命,只能在檢修時人工清理。

綜上所述,燒結機的密封效果差導致燒結機利用系數低,單位能耗高,影響燒結礦的產量及質量,嚴重制約了燒結生產的順利進行。因此,加強燒結機各部位密封,降低燒結機漏風率是非常必要的^[6]。

2 360m³燒結機改造方案

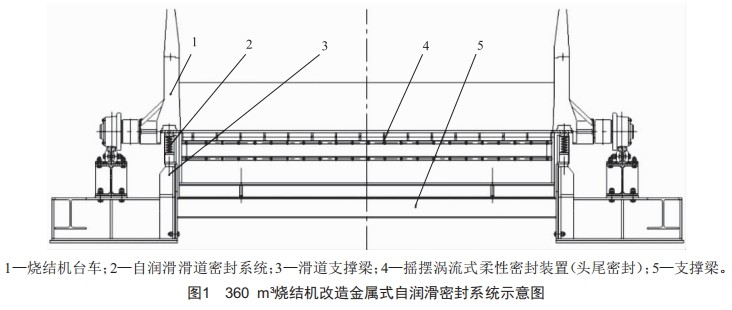

改造方案采用金屬式自潤滑密封系統,不改動燒結機主體結構。在現有燒結機臺車基礎上去掉原有的浮動游板,安裝水平動合金板,并取消滑道,降低滑道支撐梁高度,在該位置安裝自潤滑密封系統。該系統由自潤滑密封板、側密封、限位裝置、彈性支撐機構和基礎支撐組成,使動、靜密封裝置依靠彈性壓力緊密貼合,確保密封性能始終良好,同時阻止粉塵進入系統。全金屬自潤滑密封裝置解決了耐高溫和潤滑油脂消耗問題,降低了維護需求。改造完成后,燒結機恢復生產并穩定運行^[5]。密封系統如圖1所示。

3 金屬式自潤滑密封系統技術特點

1)密封效果優異。新型燒結機滑道自潤滑密封系統在游板和游板槽結構上增加擋風裝置,從根本上解決了游板與游板槽之間漏風的問題。

2)改固定滑道為浮動滑道,增加彈簧活動量,確保彈簧無卡滯,確保浮動滑道補償時靈活自如,通過彈簧的自動補償功能確保滑道在磨損后仍保持密封功能。

3)節省潤滑脂消耗?；雷詽?rùn)滑密封系統采用特殊材料潤滑,運行過程中降低了潤滑脂消耗。

4)全金屬結構,不怕臺車跑偏,不怕軌道被墊起不平,不怕磨損,不怕過熱。

5)降低了燒結機的運行阻力?；雷詽?rùn)滑密封系統的運行摩擦阻力可調節,其摩擦力僅僅是原有摩擦力的1/3左右,使用后噸礦電耗大幅度降低^[7]。

4 智能料位控制系統

大煙道下方灰斗的重錘卸灰閥已使用十余年,為雙層鍋底式配重密封、定時排放灰斗存料的形式。這種形式對卸灰閥及操作人員的要求較高,一旦發生異常未及時排空灰斗就會發生堵塞。而且長時間的運行后,密封性差、密封膠圈老化,卸灰閥難免漏風,然后進入閥體的野風會吹動散料對閥體形成沖刷,進一步加劇漏風現象,形成惡性循環。因此,采用智能料位控制系統,將重錘卸灰閥改造為智能電液雙層卸灰閥。智能電液雙層卸灰閥帶有智能料位控制系統,能根據現場實際閥前積料量實現定量密封卸灰,同時實現中控室監控及遠程控制。通電后自動完成上、下閥之間互相交替工作,同步料位控制系統實現自動控制啟停,卸料途中遇到卡料現象時可自動處理故障,電液推桿做動力源,可實現過載保護等功能,有效減少漏風。

1)該卸灰閥為整體可分段更換結構,每臺卸灰閥由PLC系統單獨控制,操作簡單,控制靈敏。卸灰閥由物料檢測裝置、上部閥門、中間灰箱、下部閥門組成,在使用中,能保證至少有一套閥板處于關閉狀態,從而有效避免大氣與料倉的竄風,漏風率低。

2)該卸灰閥采用獨立驅動裝置,分別控制上、下卸灰閥打開或關閉。卸灰閥初始狀態為上下閥板關閉,工作時,物料檢測裝置給出信號后,上卸灰閥板打開,下卸灰閥板關閉,將灰塵收集到中間灰箱中,然后上閥關閉,下閥打開,將中間灰箱中的灰塵卸出,下閥關閉,閥門自動復位運行。整套系統如此交替工作,至設定的卸灰量后, 自動停止工作全過程。當運行途中突然遇到卡料時,電液推桿配備的壓力繼電器輸出信號,控制電液推桿迅速打開再關閉,排除卡料缺陷。

3)當某一臺卸灰閥發生故障或檢修時,該閥門發出報警,下一閥門正常工作。

4)由于在此過程中卸灰閥始終有一個閥板處于關閉狀態,因此系統的氣密性得到保證,使其負壓狀態不受影響,從而實現了自動卸灰崗位無人值守。

5 智能風壓控制系統

改造系統由于點位較分散,為便于檢修和集中管理,將360 m³燒結機頭部點火箱下方風管處翻板閥改為智能調節閥,根據燒結機的料層、機速,隨時精準調控負壓,實現全過程自動化。通過負壓傳感器、可編程控制器、單板調節閥等,對燒結過程中風量進行合理調整和智能控制,實現過程無人化自控調節。同時,將1#、2#、3#風箱運行負壓數據引至端口,主控室經過控制器端口接入可進行遠程監測調控,既降低了燃料消耗,又能防止料層被負壓抽吸,提高通氣性?？刂葡到y(tǒng)如圖2所示。

6 改造后應用效果

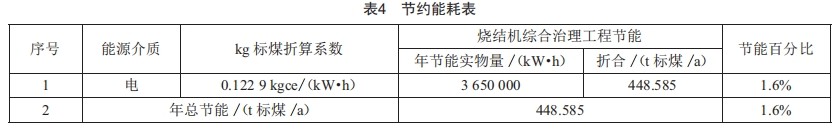

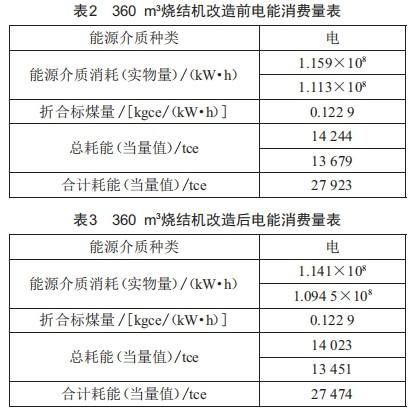

360m³燒結機改造前與漏風治理改造后達到的效果如表2~4所示。

新鋼燒結廠通過對原有燒結機進行綜合治理升級改造,新增了金屬式自潤滑密封系統、智能料位控制系統和智能風壓控制系統。加強密封后,不僅顯著提高了生產效率,還有效減少了漏風,降低了主抽風機的能耗和成本。因此,新鋼360 m³燒結機在漏風治理和節能改造后,設備運行穩定、可靠性高,顯著提高了節能率,滿足了新鋼的正常生產需求和節能目標。

[參考文獻]

[1] 白鳳榮,史志偉,高寧.燒結機漏風治理方法研究[J].山西冶金,2024,47(3):100-103.

[2]李智.淺談燒結機大修漏風及治理[C]//2018第六屆煉鐵對標、節能降本及新技術研討會論文集,2018:82-83.

[3] 胡文祥.三鋼180m3燒結機漏風治理實踐[J].冶金與材料,2019,39(1):152-153.

[4] 喻智君.燒結機漏風治理技術與應用研究[J].冶金與材料,2024,44(1):121-123.

[5]孟勇.淺談燒結機滑道自潤滑密封系統[J].中國設備工程,2018(13):145-146.

[6]許學光.燒結機增產節能關鍵問題研究[D].沈陽:東北大學,2012.

[7] 陳永星,范文生.河鋼塞鋼燒結系統工藝技術優化[J].河北冶金,2023(10):41-44.
