[導讀]一直以來,?鉗位二極管都是大家的關注焦點之一。因此針對大家的興趣點所在,小編將為大家?guī)?鉗位二極管的相關介紹,詳細內容請看下文。

一直以來,?鉗位二極管都是大家的關注焦點之一。因此針對大家的興趣點所在,小編將為大家?guī)?鉗位二極管的相關介紹,詳細內容請看下文。

一、?鉗位二極管

?鉗位二極管?是指在電路中用于限制某點電位的二極管,其作用是將該點的電位固定在某一預定的電平上,而不改變信號的波形。鉗位二極管利用二極管的單向?qū)щ娦詠韺?shí)現這一功能。

鉗位二極管廣泛應用于各種電子電路中,特別是在需要保護敏感元件免受過高電壓損害的場合。例如,在GPIO電路中,鉗位二極管可以防止靜電放電(EOS)損壞管腳。具體應用中,鉗位二極管可以將輸入電壓的范圍限制在某個預定的電平之間,從而保護電路不受損壞?。

在電路設計中,鉗位二極管常用于正鉗位電路和負鉗位電路中。正鉗位電路中,當輸入信號在負半周時,二極管導通,輸出電壓被鉗制在0V;在正半周時,二極管截止,輸出電壓等于輸入電壓加上電容電壓。負鉗位電路則相反,負半周時輸出電壓為0V,正半周時輸出電壓等于輸入電壓減去電容電壓?。

通過這些應用和設計方法,鉗位二極管在保護電路和信號處理中發揮著重要作用。

?鉗位二極管可以應用于以下場景:

1、?電壓保護?:二極管鉗位電路可以防止電路受到瞬時過電壓的影響,保護電路中的其他元器件不受損壞。

2、?信號處理?:在音頻或視頻信號處理中,二極管鉗位電路可以限制信號的幅度,避免信號失真。

3、?電源穩壓?:在簡單的電源穩壓電路中,可以使用二極管鉗位電路來限制輸出電壓的波動,提高電源的穩定性。

4、?浪涌保護?:保護電路免受電壓尖峰或瞬變的影響。

二、箝位二極管的原理是什么?

要理解這個問題,首先要了解鉗位電路。能夠?qū)⑤斎胼敵鲂盘柌ㄐ蔚哪骋徊糠止潭ㄔ谶x定電平的電路稱為箝位電路。如果要更改箝位電平,可以在電路中連接直流電位。如果要箝位脈沖的底部,可以在側面反轉二極管。

以一個普通二極管箝位電路為例,假設輸入信號,在零時間,uO(0+)=+E,uO產生幅度為E的正躍遷。之后,在0到t1之間,二極管D導通,電容C的充電電流很大,uC很快等于E,導致uO=0。在 t1 處,ui(t1)=0,uO 再次出現振幅 -E 跳躍。在t1~t2期間,D關斷,充電電容C只能通過R放電,通常R的值非常大,導致uC下降非常緩慢,uO變化很小。在 t1 處,uI(t2) = E,并且 uO 具有振幅 E 的跳躍。在 t2 至 t3 期間,D 導通,電容 C 充電。與從0到t1的周期不同,此時電容器上存儲了大量電荷,因此充電持續時間更短,uO降低到零的速度更快。稍后重復上述過程,uO和uC的波形。可以看出,uO的頂部基本上被限制在零電平,因此該電路稱為零電平正峰值(或頂部)箝位電路。

將二極管反接,將輸入矩形波的底部箝位在零電平,形成零電平負峰值(或底部)箝位電路。

三極管箝位電路,如果它的BE結也看成是二極管,那么,就箝位原理而言,所示電路是完全相同的,只是電路還具有放大作用。

為了更好地了解箝位二極管的原理,以下是兩種不同電路原理的介紹:

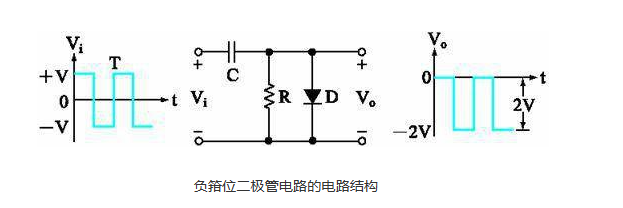

1.負箝位二極管電路

工作原理:

當Vi為正半個周期時;充電開始,電容器C充電至V值。此時,箝位二極管導通,Vo=0V。

當Vi為負半周期時,停止充電,電容上的電壓為-V,同時加負半周期電壓-V,Vo=-2V。

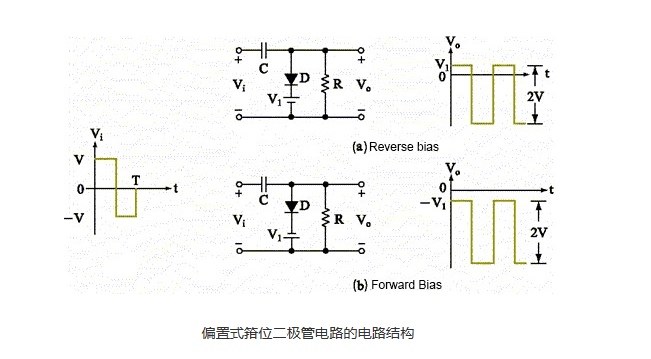

2.偏置型箝位二極管電路

工作原理:

當Vi為正半個周期時,二極管DON,C充電至V值(左正,右負),Vo=+V1(a)或-V1(b)。

當Vi為負半周期時,二極管DOFF,RC時間常數足夠大,Vo=VC+Vi(負半周期)=2V。

最后,小編誠心感謝大家的閱讀。你們的每一次閱讀,對小編來說都是莫大的鼓勵和鼓舞。希望大家對?鉗位二極管已經具備了初步的認識,最后的最后,祝大家有個精彩的一天。
