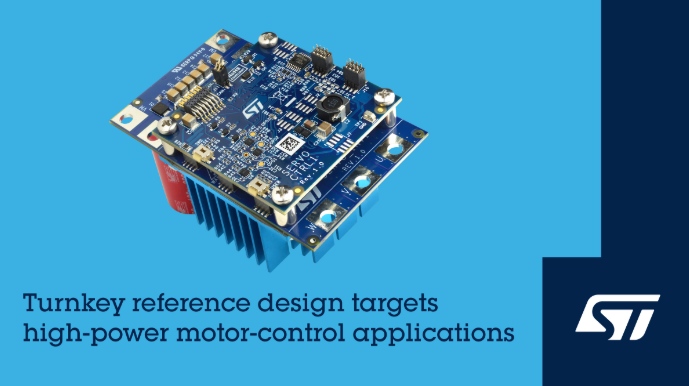

2025 年 4 月 2 日，中國——意法半導體的 EVLSERVO1伺服電機驅動器參考設計是一個尺寸緊湊的大功率電機控制解決方案，為設計人員探索創新、開發應用和設計產品原型提供了一個完整的無縫銜接的開發平臺。

EVLSERVO1的外形緊湊 (50mm x 80mm x 60mm) ，最大輸出功率達到 3kW ，為伺服電機控制帶來豐富的功能，適用于工業自動化、家庭自動化、家電、伺服電驅、電動自行車，以及服務機器人、自動化機器人等應用領域。

EVLSERVO1 搭載先進的 STSPIN32G4 智能電機驅動芯片，允許開發人員使用單電阻或者三電阻電流采樣實現有感或者無感磁場定向控制算法 (FOC) 或者，以及先進的位置控制、轉矩控制算法或者六步控制模式。除STSPIN32G4外，該開發板還集成了針對 24V 至 48V 標稱母線電壓優化的功率變換電路。

在僅有散熱器被動散熱的情況下，該電機控制系統可驅動功率高達 2kW 三相無刷電機，在增加一個散熱風扇后，輸出功率可以提高到 3kW。該系統開發平臺靈活多變，功能豐富，包括再生電機制動專用電路和差分模式三電阻繞組電流感測拓?fù)?，支持使用霍爾傳感器、增量編碼器和絕對編碼器，并具有 UART 或 SPI 通信功能。內部CAN 收發器支持行業標準通信協議，可簡化系統級集成。

作為EVLSERVO1平臺的核心組件，STSPIN32G4是一個高集成度的靈活多變的三相無刷電機控制系統集成模塊，在一個外觀緊湊 (9mm x 9mm VFQFPN) 系統級封裝模塊內，集成一個可以控制三個半橋的柵極驅動器、一個高性能的STM32G4 MCU和電源管理電路，支持單電源供電，還集成了外部 MOSFET 電路硬件過壓保護機制和自舉二極管，以進一步節省外部元件成本。

EVLSERVO1的功率變換級與 STSPIN32G4模塊堆疊安裝，以最大限度提高系統整體功率密度。功率變換級由六對并聯的導通電阻RDS (ON) 極低 (最大 3.2 mΩ) 的STL160N10F8 MOSFET晶體管組成。高能效、低熱耗散功率和更好的電機性能可實現更高的總功率密度。集成的過壓、過流和過熱保護可確保電機在各種工況下穩定運行，并減少物料清單成本。

EVLSERVO1 降低了利用 STM32 生態系統的高級功能探索新應用和開發產品原型的難度。設計人員可以獲取生態系統中的各種軟件庫和代碼示例，意法半導體的 X-CUBE-MCSDK圖形界面軟件開發工具讓開發人員能夠快速輕松地配置電機控制固件參數，其中部分參數可以實時配置，從而大大加快產品上市時間，并降低了制造成本。

EVLSERVO1現已上市，可從意法半導體官網 eSTore 和代理商處購買。
