0引言

液壓挖掘機作為工程機械中的重要設備,其性能直接影響工程效率和機械安全。動臂作為液壓挖掘機中承受復雜負載的關鍵部件,其設計優化對提高整體機械性能具有決定性作用^[1]。本研究選取斗山品牌的中型液壓挖掘機作為研究對象,采用UG和 ANSYS軟件工具,基于動臂的危險工況分析和有限元仿真分析,對其結構進行了優化設計。通過參數化建模和優化分析,本研究旨在實現動臂結構的最優性能,確保機械在復雜工況下的可靠性和安全性。

1液壓挖掘機整體結構設計

1.1 性能參數

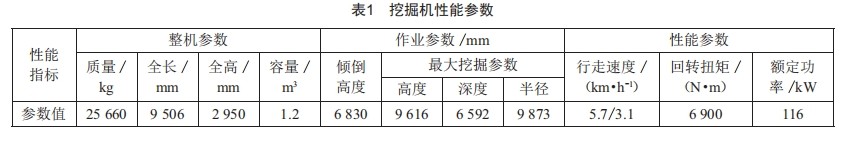

液壓挖掘機通過液壓泵轉換發動機動力,驅動關鍵部件如液壓馬達和缸體,實現作業設備的控制,具有較好的靈活性與廣泛的適用性。液壓挖掘機性能主要由操作重量、發動機功率及鏟斗容量三大參數決定^[2]。本研究采用的是斗山品牌中型液壓挖掘機,詳細性能參數如表1所示。

液壓挖掘機操作過程大致如下:

1)位置移動:挖掘機通過行走馬達驅動行走裝置,移至作業位置。

2)挖掘動作:動臂油缸、斗桿油缸與鏟斗油缸協作,進行土石挖掘。

3)土石抬升:動臂油缸收縮,配合斗桿與鏟斗油缸操作,抬升挖掘物。

4)調整卸載方向:回轉臺通過回轉馬達調整,確保正確的卸載方向。

5)土石卸載:控制鏟斗與斗桿油缸動作,將土石卸至指定位置。

1.2 三部件參數化建模

液壓挖掘機主要由工作裝置、回轉裝置和行走裝置三個基本部分構成。工作裝置是挖掘機的核 心 ,包括動臂、斗桿、鏟斗、液壓油缸等關鍵組件。動臂的設計特別重要,它通常采用輕質高強度的結構,由多種厚度的鋼板焊接成箱形結構,通過分段式設計如三段式翼板和多段式腹板優化其承載能力和耐用性,如圖1(a)所示。使用UG軟件進行動臂的參數化建模,這種設計方式允許按照鉸鏈孔的相對位置進行精確裝配,從而確保挖掘機各部件協調運作,如圖1(b)所示。此外,為簡化建模過程,回轉裝置和行走裝置的模型被簡化處理,這樣有助于快速組裝挖掘機的三大主要裝置,構成一個完整的三維結構,也有助于直觀展示不同工作狀態下挖掘機各鉸鏈點的應力情況,從而驗證設計的合理性和結構的穩定性。挖掘機整體建模裝配如圖1(c)所示。

2液壓挖掘機動臂優化設計

2.1基于危險工況的動臂有限元仿真分析

2.1.1 比選危險工況

液壓挖掘機運行時,會遭遇多種復雜的挖掘環境,需精準分析其運行狀況以識別潛在的風險工況。表2詳細分析了液壓挖掘機的不同工作特點和應用場景。

在工況3中,液壓挖掘機各鉸鏈點受到的力差異顯著,使得此狀態成為最具挑戰性的危險工況。由于其復雜性,需要進行細致的力學分析和結構校驗,確保挖掘機在操作過程中的安全性和效率。這種分析能幫助識別潛在的弱點和應力集中區,從而進行必要的設計調整和強化,以適應高負荷工作的需求。

2.1.2動臂鉸接點受力分析

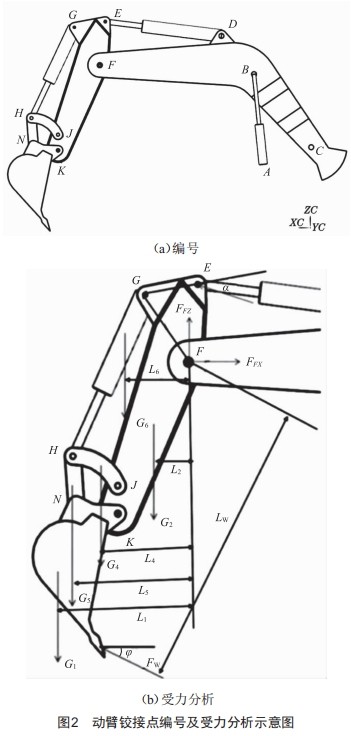

在液壓挖掘機的工作裝置分析中,采用X—Z平面作為參考基準,編號并分析動臂、搖臂、油缸等部件的鉸接點,如圖2(a)所示。忽略偏載和鉸點摩擦影響,并假設所有情況處于靜止狀態。通過將連桿、搖臂和油缸簡化為二力桿,應用力矩平衡和力平衡原理,計算這些鉸接點在X和Z方向上的受力情況。針對動臂部分的具體分析,將動臂視為獨立部分,其他部 分視為剛性整體。重點關注動臂鉸接點B、C、D、F的 受力情況。由于所有鉸接力都在X—Z平面內,因此可以通過這些鉸接點在X、Z方向上的分力進行受力分析,如圖2(b)所示。下文以鉸接點F為分析中心,計算動臂與斗桿連接點F以及動臂與斗桿油缸連接點D承受的載荷,這樣有助于有效評估液壓挖掘機工作裝置在不同工況下的受力情況,從而進行更準確的設計和優化。

為全面理解并分析液壓挖掘機工作裝置在各種工作狀態下的力學行為和穩定性,根據液壓挖掘機工作裝置的力矩平衡和力平衡方程可得:

ΣM_F=ΣF_X=ΣF_Z=0  (1)

式中:M_F表示力矩;F_X表示作用在X方向的力;F_Z表示作用在Z方向的力。

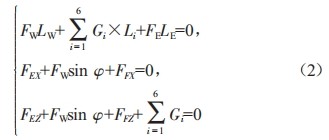

這是液壓系統靜態平衡的基本條件,用于確保系統在任何給定條件下都處于平衡狀態?？紤]圖2中已知的各部件受力,可以將這些力值代入方程(1),展開求解,得到:

式中:Fw、Gi、FE分別代表斗桿油缸的力、各部件的重力以及搖臂的外力;Lw、Li和LE是相應的作用距離;F_EX、F_EZ分別表示斗桿油缸與斗桿鉸接點E在X方向和Z方向上的受力;F_FX、F_FZ分別表示動臂與斗桿鉸接點F在X方向和Z方向上的受力;φ是鏟斗的挖掘角度。

各力的分量關系如下:

式中:α是斗桿油缸傾斜角,鏟斗的挖掘角度和斗桿油缸傾斜角影響力的水平和垂直分量。

通過代入理論挖掘力、各組件自重以及作用點的力臂長度到上述力矩平衡和力平衡方程中,可以聯立求解得到以下力的分量:F_EX、F_EZ、F_FX、F_FZ。

此外,計算時,將斗桿油缸視為一個直桿?；谂ｎD第三定律,可知動臂與斗桿油缸的鉸接點D的載荷將與斗桿油缸與斗桿的鉸接點E的載荷在大小上相等,但方向相反。因此,可以得出動臂與斗桿油缸鉸接點D的受力:在X方向和Z方向上的力分別為F_DX和F_DZ。

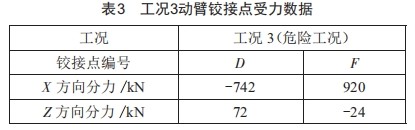

選擇工況3進行分析,此工況中,三個油缸協同作業,且鏟斗的切向挖掘力取動臂、斗桿和鏟斗三者中的最大理論挖掘力。通過將此最大挖掘力值及其他相關參數代入已有力學方程,可計算出此工況下的關鍵力學數據,具體如表3所示。

2.1.3有限元仿真分析

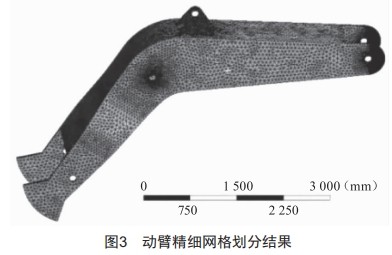

在使用UG和ANSYS Workbench軟件創建并優化動臂的三維模型后,采用Static Structural模塊進 行靜態力學分析^[3]。模型導入后,通過Design Modeler 工具細化處理,并在Geometry中指定動臂材料屬性為結構鋼Q345D,具體包括泊松比0.3,彈性模量206000MPa和屈服強度345MPa。網格劃分采用四面體網格,主要網格大小設為40 mm,關鍵區域如鉸接點和耳板處的網格則分別細化至10 mm和15 mm。此外,設置網格過渡為Slow,以優化計算效率和精度。動臂的網格劃分結果如圖3所示。

在進行危險工況下動臂的靜力學分析之前,首先需要調整坐標系統,使之基于動臂模型而非挖掘機的基座。為準確模擬鉸接點的力作用,本次采用了Bearing Load在鉸接點施加載荷,并考慮了動臂自重的影響,通過設置標準地球重力,將Z軸的重力方向設置為負^[4]。此外,為了抵消結構體兩端的輕微不平衡力,本次加入了弱彈簧來消除由這種不平衡造成的剛性位移,并模擬鉸接運動。在遠端位移設置中,對X、Y和Z方向的位移進行了約束,具體設定如下:RotX、Roty和RotZ分別為0、自由和0。

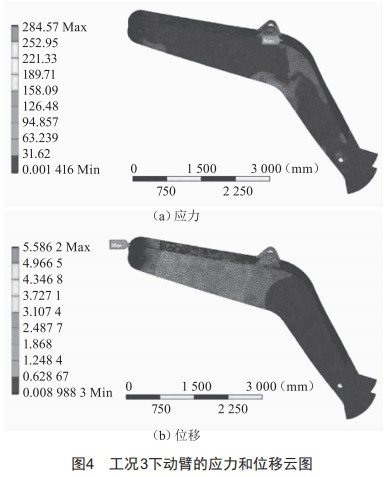

通過求解方案,本次添加了等效應力和總變形的分析,以獲取工況3下動臂的應力云圖和位移云圖,如圖4所示。為了便于進行強度分析,在DM模塊中還特別添加了一個最大值指示標,以突出顯示關鍵的應力區域。

工況3下,動臂的最高應力為284.57 MPa,低于安全極限345MPa,主要集中在上翼板與耳板連接區;動臂與斗桿、油缸鉸接處也出現應力集中。動臂的最大位移為5.586 2 mm,主要位于動臂前端,表明動臂的結構強度和剛性都符合設計及工作標準。

2.2液壓挖掘機動臂結構優化設計

動臂結構的優化設計主要包括以下幾個關鍵點:

1)增厚耳板:為了減少耳板與上翼板連接處的應力集中,耳板的厚度增加至50 mm。

2)動臂與斗桿鉸接處的結構改進:在動臂與斗桿鉸接處的兩側分別增加一個中空圓臺,圓臺尺寸如下:139mm×145mm×16mm(上圓直徑×下圓直徑×高)。

3)動臂與油缸鉸接處的結構改進:與2)相類似,在動臂與動臂油缸鉸接處的兩側也各增加一個中空圓臺,圓臺尺寸如下:129 mm× 140 mm× 16mm(上圓直徑×下圓直徑×高)。

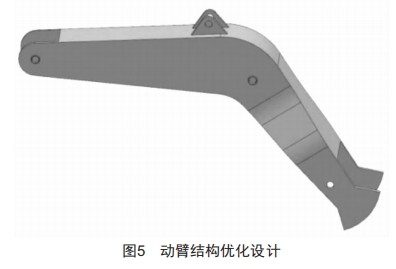

這些措施旨在降低應力集中,減少變形,從而提高動臂的工作性能,延長其使用壽命^[5]。優化后的結構設計如圖5所示。

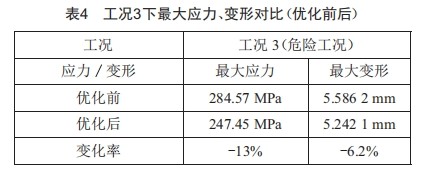

對優化設計后的動臂結構進行靜力學分析,獲取優化后的動臂結構在最危險工況(工況3)下的最大應力、變形情況,如表4所示。

在工況3下,優化后的動臂結構最大應力和最大變形值相比原結構分別降低了約13%和6.2%。這一顯著的改進不僅表明應力集中現象得到了有效消除,還說明優化的結構完全滿足材料的強度和剛度要求,進一步驗證了優化設計的有效性和實用性。

3 結論

1)本研究使用UG/ANSYS軟件,以斗山品牌的中型液壓挖掘機為例,進行了整體結構的參數化建模與動臂優化設計。

2)分析了三種典型運行工況,識別出工況3(動臂油缸、斗桿油缸與鏟斗油缸協同作業)為最危險工況,并對動臂鉸接點D、F在X、Z方向的分力進行了計算。

3)工況3的靜力學分析表明,動臂最大應力達到284.57 MPa,最大位移為5.586 2 mm,強度和剛度均符合要求。動臂耳板部位應力最大,存在應力集中。

4)對動臂耳板及其他薄弱部位進行結構優化,使最大應力和變形分別減少13%和6.2%,有效延長了設備的疲勞壽命,并為類似工程機械設計提供了實用的參考。

[參考文獻]

[1] 陳霞,劉強,張淼.中型液壓挖掘機動臂多目標優化設計及驗證[J].工程機械,2024,55(4):127-130.

[2] 張晉剛,劉世權,朱海濤,等.基于SYSWELD的新型動臂構件焊接工藝仿真優化[J].金屬加工(熱加工),2023(9): 52-55.

[3] 曹佳潭,劉學淵,郭子駿,等.基于ANSYS的綜合農用車后立柱分析與優化[J].汽車實用技術,2023,48(22):80-84.

[4]王亮,孫建華,劉柏森,等.基于UG建模的球類零件輕量化結構設計與力學分析探究[J].模具技術,2023(6):68-75.

[5]劉旋,萬一品,周宇杰,等.大型挖掘機工作裝置動臂結構有限元仿真分析[J].機械研究與應用,2022,35 (6):15-17.
