三極管將是下述內容的主要介紹對象，通過這篇文章，小編希望大家可以對它的相關情況以及信息有所認識和了解，詳細內容如下。

一、三極管飽和狀態

當加在三極管發射結的電壓大于PN結的導通電壓，并當基極電流增大到一定程度時，集電極電流不再隨著基極電流的增大而增大，而是處于某一定值附近不怎么變化，這時三極管失去電流放大作用，集電極與發射極之間的電壓很小，集電極和發射極之間相當于開關的導通狀態。三極管的這種狀態我們稱之為飽和導通狀態。?曲線靠近縱軸附近，?各條輸出特性曲線的上升部分屬于飽和區。?在這個區域，?不同IB值的各條特性曲線幾乎重疊在一起，?即當UCE較小時，?管子的集電極電流IC基本上不隨基極電流IB而變化，?這種現象稱為飽和。此時三極管失去了放大作用，?IC＝βIB或ΔIC＝βΔIB關系不成立。

一般認為UCE＝UNE，?即UCB＝0時，?三極管處于臨界飽和狀態，?當UCE＜UBE時稱為過飽和。三極管飽和時的管壓降用UCES表示。在深度飽和時，?小功率管管壓降通常小于0.3V。??三極管工作在飽和區時，?發射結和集電結都處于正向偏置狀態。對NPN三極管，UBE＞0，?UBC＞0。

二、三極管如何進入深度飽和

知道三極管的工作狀態很重要，對于工作在開關狀態的三極管，我們不希望管子受到環境參數的影響而使得工作點產生漂移。

開關電路，三極管需要工作在可靠的飽和區中，即深度飽和。

曾有博文指出，三極管進入深度飽和區具有兩個特征：IB很大或者IC很小。

三極管進入深度飽和的兩種方式：

其一，確保實際IB遠大于飽和臨界IB(基于IC.MAX)。

注：帶入公式(1)的電流增益是放大區的增益，而實際飽和區的增益很小。 這也能解釋，為什么深度飽和區的基極電流比臨界值要大許多，實際分母很小。

其二，確保集電極電阻很大，使得IC和VCE很小(IB不變)，讓工作點沿著飽和曲線向下滑動。

有一個取巧辦法，就是當VBB=VCC時，可以通過使RB大于10倍的RC，使管子進入深度飽和狀態。 但是在汽車電子中，三極管經常被用作各種電源的開關，并使用MCU的數字端口驅動。 意味著三極管的驅動端VBB通常是5V，而輸出端VCC接的是12V，因此取巧之法無法使用。

最可靠的辦法還是，先計算出飽和最大臨界IB，然后在此基礎上取數倍，使得折算后的電流增益遠小于放大增益(10附近)，并以此為依據。

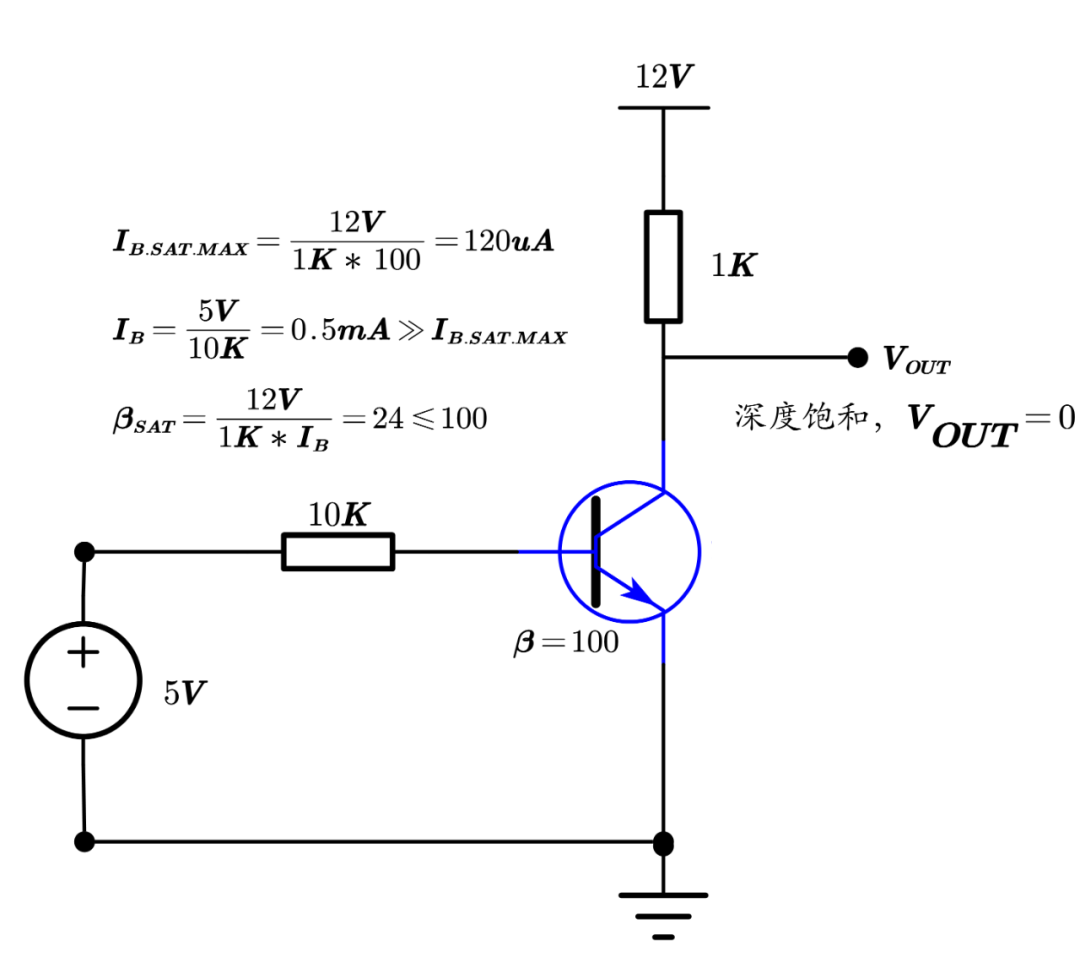

舉一個例子，如下圖，管子進入深度飽和，IB遠大于IB.SAT.MAX，實際增益也遠小于放大增益，VOUT穩定輸出0V。

最后，小編誠心感謝大家的閱讀。你們的每一次閱讀，對小編來說都是莫大的鼓勵和鼓舞。希望大家對三極管已經具備了初步的認識，最后的最后，祝大家有個精彩的一天。
