0   引言

電容式電壓互感器(CapacitiveVoltageTransformer,  CVT)作為高壓電力系統中的重要設備 ,廣泛應用于電力系統的電壓測量、保護和控制 ^[1] ,其穩定運行對于保障電力系統的安全性和可靠性至關重要 。近年來 , 隨著電力系統電壓等級的不斷提升 ,220 kV及以上電壓等級的CVT在電網中的應用越來越普遍^[2]。然而 , 隨著運行時間的增加 ,CVT在實際運行中也暴露出了一些問題 ,其中異常發熱缺陷尤為突出。異常發熱現象不僅會影響CVT的正常運行 ,還可能導致設備的絕緣性能下降 ,甚至引發嚴重的電力事故 ^[3—4] 。因此 ,對220 kV CVT運行中異常發熱缺陷的分析和研究具有重要的理論意義和實際應用價值 。對發熱缺陷的深入分析 ,可以為設備的設計、制造和維護提供科學依據 ,進而提高CVT的運行可靠性 ,延長其使用壽命 ^[5]。本文通過對某220 kV CVT運行中出現的異常發熱缺陷進行綜合常規試驗和解體診斷 , 結合實際運行數據 ,深入分析了發熱缺陷的成因及影響因素 。研究結果不僅為解決該類問題提供了有效的 技術手段 ,也為今后類似設備的設計和維護提供了寶 貴的經驗和參考。

1    現狀概述

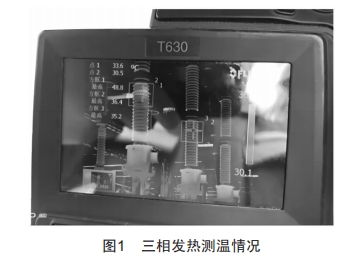

      某500 kV變電站在精細化測溫作業中發現220 kV電容式電壓互感器A相溫度異常 , 中部區域顯著發熱 ,相間溫差超過3 K。變電修試所指派帶電測試班前往現場進行電容量、介損帶電測試及紅外溫度復測,測試結果顯示電容量及介損正常 ,但A相中部溫度高于B、C相 ,相間溫差為3.4 ℃ (圖1)。據此判斷CVT內部存在潛在缺陷 ,決定全面更換三相CVT , 以消除安全隱患 ,提升設備健康水平 ,確保供電可靠性。

此次發生的故障涉及一臺220 kV電容式電壓互感器,其結構主要由電容分壓器和電磁單元構成。CVT結構示意圖如圖2所示。

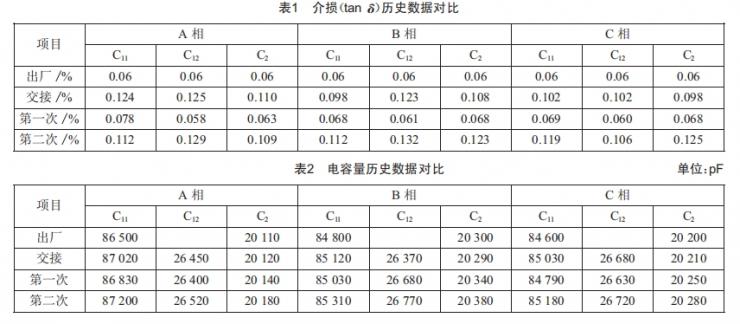

在外形設計上 ,該互感器由兩節瓷套組成 ,C2 電容位于上節 ,C11和C12 電容安裝在下節 ,并通過法蘭與電磁部分連接。該互感器于2018年2月出廠 ,2020年9月投入運行。服役期間 , 已進行兩次周期性預防性試驗 ,監測性能狀態 。相關試驗數據如表1和表2所示。

通過對比表1和表2數據 ,發現電容量變化平穩 , 無顯著波動。但介損值在第二次測試中顯著增長 ,增長幅度達兩倍 。盡管如此 ,仍與交接時數據相近 ,且符合規程要求。
      2   檢查情況
      鑒于設備故障狀況 ,該單位已于2022年5月23日對某變電站的2號主變220 kV側三相電容式電壓互感器(CVT)進行了更換作業 。隨后 ,試驗班組對拆卸下來的CVT進行了詳盡的診斷性試驗及解體檢查 ,旨在深入排查并確定互感器發熱的具體原因。
      2.1    常規試驗檢查

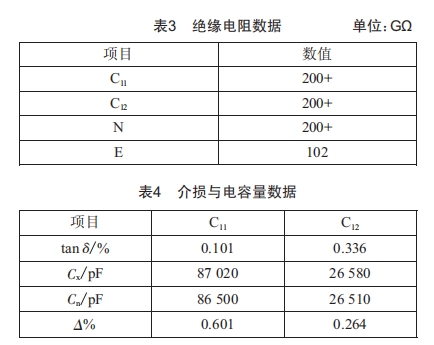

      此次常規試驗對絕緣電阻 、介損以及電容量進行了全面檢查與評估 。鑒于下節瓷瓶的上部為發熱主要部位 ,此次檢查的核心任務將聚焦于該節電容的深入分析與評估 。絕緣電阻的試驗數據如表3所示 ,介損與電容量相關檢測結果如表4所示。

      中國南方電網的《電力設備檢修試驗規程》(以下簡稱《規程》)規定, 電容式電壓互感器需滿足以下絕緣要求:極間絕緣≥5000MΩ,低壓端對地絕緣≥100MΩ,中間變壓器一次對二次及地絕緣> 1 000 MΩ 。經過絕緣電阻試驗 ,所得數據顯示該節電容的絕緣阻值遠超規程標準 ,完全符合規程的絕緣性能要求 ,絕緣狀況良好。
      根據《規程》規定 , 電容量檢測需確保每節電容值偏差在-5%~+10%內 ,若電容值增加超過+2%,應縮短試驗周期 。多節電容器間實測電容值差異應控制在5%以內 。針對膜紙復合絕緣CVT ,其10 kV試驗電壓下tan δ值應不大于0.2%。檢測發現 ,某CVT的C12介損值達0.336%,超出標準值0.2%,且比出廠時介損值高近6倍。雖電容量檢測正常 ,但C12介損值超標 ,判斷下節瓷套上部電容單元存在缺陷。
      2.2    解體檢查
      2.2. 1   外觀檢查
      經過對該CVT的外觀進行細致檢查 , 發現其外絕緣表面保持潔凈 ,未見臟污、破損或裂紋 ,且無放電現象發生 。分壓電容及電磁單元的外部亦無滲漏油跡象 ,油箱密封面亦無漏油情況。二次面板內部清潔完整 , 無進水及放電現象 。在檢查電磁單元油位時 ,發現A相的油位指示顯示為滿油狀態 ,相較于B、C兩相 ,其油位明顯偏高。
      2.2.2   解體檢查
      經過解體檢查 ,確認該缺陷源于工廠工藝不良 ,表現為CVT電磁單元與下電容單元間的N、E端瓷套密封失效 。由于密封失效 , 電容單元絕緣油泄漏至電磁單元油箱內 ,CVT下部電容器單元油量減少 , 引發發熱現象 。為驗證結論 ,依據以下線索分析:
      1)解體前 ,通過放氣孔對電磁單元排氣 , 聽到輕微排氣聲 。拆除電容單元與電磁單元接觸面油箱大蓋螺栓時 ,發現接觸面存在滲漏油現象。觀察箱內油體清澈 ,初步判斷密封不良。
      2)排出電容單元內全部油后 ,對比實際油量與廠家標定油量 ,發現明顯差異。

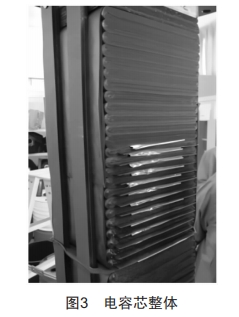

      3)進一步檢查發現 , 電容單元頂部部分電容干燥無油浸痕跡 ,如圖3所示 。證實下節電容單元頂部缺油 ,缺油量為總量的1/8~1/4。

      4)檢查N端瓷套與法蘭連接處的密封圈時 ,發現密封圈雖套在瓷套上但未實現有效密封 ,密封圈與法蘭間存在約0.5 cm的間隙。
      5)觀察N端瓷套底部密封情況 ,發現E端瓷套與法蘭接觸面設有黑色密封膠圈 ,通過四顆螺絲壓接實現密封 。但檢查發現壓接不均勻 ,一側存在縫隙 ,原因是螺絲未充分壓緊 ,彈片作用失效 。同時 , 四顆螺絲長度不一致 ,左側螺絲長度不足 ,螺母僅吃入幾牙。
      針對底部密封不良問題進行了驗證 。首先將油箱大蓋螺栓緊固 ,在法蘭瓷套頂部滴入墨水。由于油箱大蓋密封恢復后 , 內部壓力增強 ,發現E端瓷套上部的墨水冒泡 ,驗證了密封問題。冒泡部位位于螺絲彈片未壓緊區域 ,顯示密封存在縫隙。
      3    原因分析

基于220 kV電容式電壓互感器發熱缺陷的綜合常規試驗及解體診斷 ,深入分析如下:

1)缺陷主要原因在于廠家出廠工藝存在不足。CVT電磁單元與下節電容單元間N、E端瓷套密封失效 ,導致絕緣油滲漏進入電磁單元油箱 。這使得下節電容單元缺油運行 ,形成復雜空間結構。頂層缺油部分單片電容單元因電壓強度高 , 電場分布不均 , 能量損耗增加 ,介質損耗增大 ,導致局部發熱。

2)該電容式電壓互感器使用膜紙復合絕緣電容器油介質 ,相較礦物油介質 ,其溶解雜質能力更強。在缺油狀態下 ,Garton效應明顯 ,易導致介損值偏大。目前雖未造成電容元件擊穿 ,但如不及時處理 ,可能導致局部電容單元擊穿 ,絕緣性能劣化 ,甚至互感器爆炸。

綜上 ,此次220 kV電容式電壓互感器發熱缺陷的根本原因是廠家出廠工藝不良導致的瓷套密封失效 , 引發絕緣油內部滲漏 ,導致缺油運行狀態下介損偏大及發熱現象。

4    改善措施

1)為提升產品質量 , 需加強產品出廠環節的監督。此次事件暴露出產品密封性能問題 ,導致電容單元缺油運行。因此 ,生產廠家應嚴格把控設備生產過程中的技術監督工作 ,減少因生產工藝不當引發的設備缺陷與潛在風險 , 降低缺陷事件的發生概率。

2)應完善現行《規程》, 以界定介損增長幅度。歷史數據對比顯示 ,某CVT在2022年3月預試時 ,C12介損值存在異常增長趨勢 ,雖在《規程》范圍內 ,但與交接試驗數據相比較為接近 。現有《規程》未明確介損值與歷史值比較異常增長時的應對措施 ,缺乏明確指導。

3)為確保交接試驗數據準確 , 需加強設備交接試驗全過程管理 ?？紤]出廠日期為2018年2月 ,交接試驗在2020年4月進行 ,停電放置時間長 ,可能增加Garton效應風險。因此 ,在交接驗收中 ,如遇介損異常偏大 ,應審慎選擇試驗順序 ,建議先進行高電壓試驗再復測介損。

4)在日常預試中 , 電容量正常但介損異常增大的情況常見 ,可能與Garton效應有關。為避免誤判 ,應采取以下措施:一是加強生產過程的技術監督 ,提升產品質量;二是對運行時間長的CVT ,在停運后數小時內進行周期試驗;三是發現電容量正常但介損偏大時 ,應進行高壓介損試驗確認。

5)紅外精確測溫技術有助于及時發現電壓致熱型設備內部缺陷 ,應在專業巡視中積極應用。發現紅外測溫異?；蛉毕輹r ,應立即停止設備運行并進行診斷性試驗 , 以預防設備事故。

6)CVT發熱缺陷源于廠家密封工藝問題 , 可能引發批次性質量問題。因此 ,對同一廠家、型號、批次的CVT應特別關注 , 加強紅外測溫 、油位檢查等監測 ,預防潛在事故。

5    結束語

本文通過對220 kV電容式電壓互感器(CVT)運行中異常發熱缺陷分析發現 ,CVT的異常發熱現象主要由內部絕緣老化和廠家出廠工藝不良引起 。為了提高CVT的運行可靠性 ,延長其使用壽命 ,建議在設備設計和制造過程中加強對絕緣材料的選擇和質量控制 , 優化內部結構設計 , 確保接觸部位的可靠性 。此外 ,在設備的運行和維護過程中 ,應定期進行狀態監測和預防性試驗 ,及時發現和處理潛在的缺陷和問題。

[參考文獻]

[1]  劉松美.CvT異常分析及設計優化[J]. 電力電容器與無功 補償 ,2022 ,43(6):50-54.

[2]  林根德 ,黃繼來 ,劉茂集 ,等. 電容式電壓互感器發熱故障 診斷與分析[J]. 電力安全技術 ,2022 ,24(8):60-62.

[3]  劉濕蒲 ,王俊娜 ,樂佳琪.220  kv電容式電壓互感器發熱 故障分析及預防措施[J].變壓器 ,2021 ,58(9):81-83.

[4]  王俊娜 ,謝勵耘 ,李晟元 ,等.220  kv電容式電壓互感器常 見缺陷綜述[J].變壓器 ,2022 ,59(12):73-75.

[5]  張凱煜 ,沈云超 ,郭全軍 ,等.一起500  kv電容式電壓互感 器電壓異常事件的分析與處理[J] . 變壓器 , 2023 , 60(8):65-70.
