今天，小編將在這篇文章中為大家?guī)?a href="/tags/二極管" target="_blank">二極管檢波電路的有關報道，通過閱讀這篇文章，大家可以對它具備清晰的認識，主要內容如下。

一、二極管檢波電路

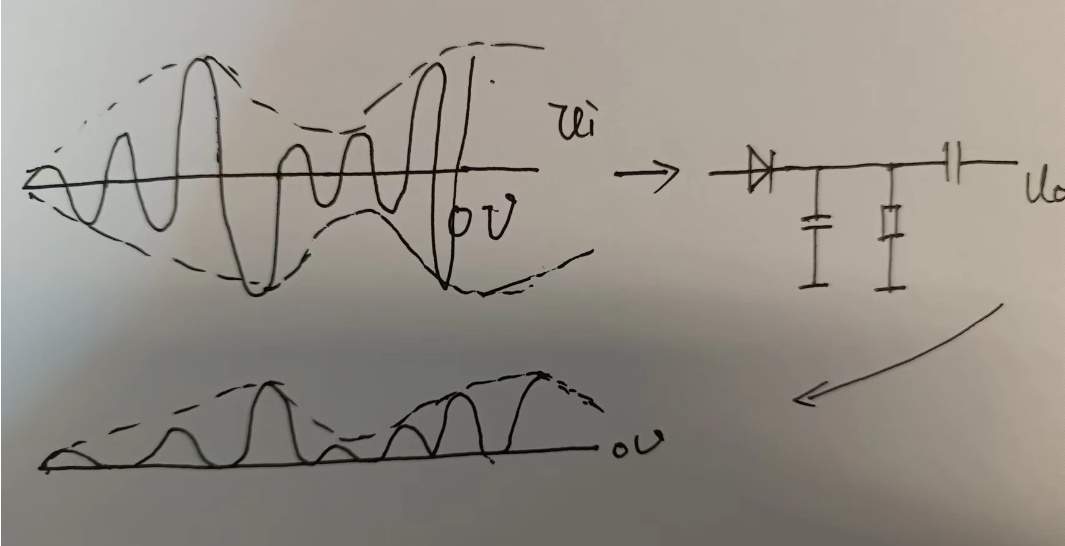

如圖所示是二極管檢波電路。電路中的VD1是檢波二極管，C1是高頻濾波電容，R1是檢波電路的負載電阻，C2是耦合電容。

檢波電路主要由檢波二極管VD1構成。

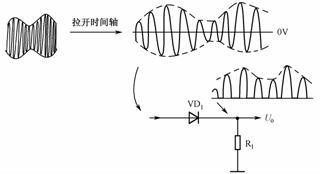

在檢波電路中，調幅信號加到檢波二極管的正極，這時的檢波二極管工作原理與整流電路中的整流二極管工作原理基本一樣，利用信號的幅度使檢波二極管導通，如圖所示是調幅波形展開后的示意圖。

從展開后的調幅信號波形中可以看出，它是一個交流信號，只是信號的幅度在變化。這一信號加到檢波二極管正極，正半周信號使二極管導通，負半周信號使二極管截止，這樣相當于整流電路工作一樣，在檢波二極管負載電阻R1上得到正半周信號的包絡，即信號的虛線部分，見圖中檢波電路輸出信號波形（不加高頻濾波電容時的輸出信號波形）。

檢波電路輸出信號由音頻信號、直流成分和高頻載波信號三種信號成分組成，詳細的電路分析需要根據三種信號情況進行展開。這三種信號中，最重要的是音頻信號處理電路的分析和工作原理的理解。

二、二極管檢波電路的工作原理

?二極管檢波電路是一種將高頻調幅信號轉化為低頻信號的電路，主要用于從高頻調幅信號中提取原始調制信號的過程，稱為振幅解調或振幅檢波??。

二極管檢波電路具有高效、失真小、輸入電阻高等特點，廣泛應用于無線電接收機、音頻放大器和其他電子設備中。它可以將交流信號轉換為直流信號，以便后續電路進行處理。此外，二極管檢波電路還具有簡單、高效、低成本等優點，被廣泛應用于無線電通信、廣播、雷達、測量儀器等領域?。

檢波電路主要由檢波二極管組成。在檢波電路中，調幅二極管加到檢波二極管的正極，利用信號的幅度使檢波二極管導通。如下圖所示。

所需要的音頻信號是輸出的包絡信號。這一音頻信號通過檢波電路輸出端電容C2耦合，送到后級電路做進一步的處理。

檢波電路輸出信號的平均值是直流成分，它的大小表示了檢波電路輸出信號的平均幅值大小。

檢波電路輸出中還有高頻載波信號，這個信號沒有用，通過高頻濾波電容C1進行濾波到地端。

以上就是小編這次想要和大家分享的有關二極管檢波電路的內容，希望大家對本次分享的內容已經具有一定的了解。如果您想要看不同類別的文章，可以在網頁頂部選擇相應的頻道哦。
