一、晶閘管工作原理

（1）單向晶閘管工作原理

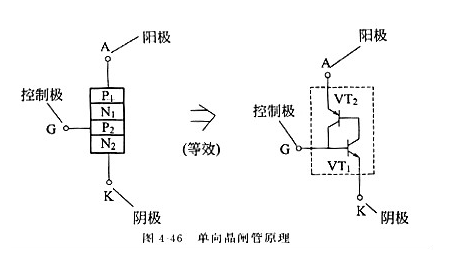

單向晶閘管是PNPN閃層結構，形成三個PN結，具有陽極人、陰極K和控制極G三個外電極。單向品閘管可等效為PNP， NPN兩個晶體管組成的復合管，如圖4-46所示。

在陽極A之間加上正電壓后，晶閘管并不導通。只有在控制極G加上觸發電壓時，VT1、VT2相繼迅速導通，并且互相提供基極電流維持晶閘管導通。此時即使去掉控制極上的觸發電壓，晶閘管仍維持導通狀態，直至所通過的電流小于晶閘管的維持電流時，晶閘管才關斷。

（2）雙向晶閘管工作原理

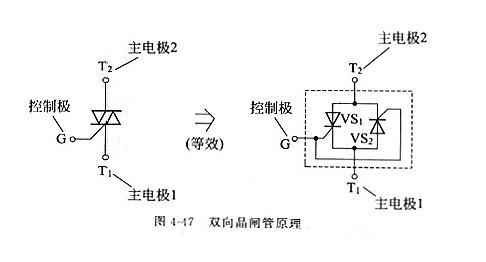

雙向晶閘管可以等效為兩個單向晶閘管反向并聯，如圖4-47所示。雙向晶閘管可以控制雙向?qū)?，因此除控制極G外的另兩個電極不再分陽極、陰極，而稱之為主電極T1、T2。

當有觸發電壓加至控制極G時，雙向晶閘管導通，井在觸發電壓消失后仍維持導通狀態，電流既可從T1經過VS2流向T2，又可從T2經過VS1流向Tl。當電流小于晶閘管的維持電流時晶閘管關斷。

二、晶閘管正向阻斷

（一）晶閘管正向阻斷的原因

晶閘管的正向阻斷特性主要取決于以下幾個方面：

1、PN結的單向?qū)щ娦?

晶閘管的PN結具有單向?qū)щ娦裕丛谡蚱孟聦?dǎo)通，在反向偏置下截止。這是晶閘管正向阻斷的基礎。

2、晶閘管的觸發機制

晶閘管的導通需要觸發，即在陰極K1和陰極K2之間施加一個觸發電壓，使得PN結J2導通。在沒有觸發信號的情況下，即使施加正向電壓，晶閘管也不會導通。

3、晶閘管的關斷機制

晶閘管的關斷需要降低陽極A和陰極K1之間的電壓，使得PN結J1和J3截止。此外，晶閘管的關斷還受到電流、溫度等因素的影響。

4、晶閘管的寄生效應

晶閘管內部存在寄生效應，如寄生二極管、寄生晶體管等。這些寄生效應會影響晶閘管的正向阻斷特性。

（二）影響晶閘管正向阻斷的因素

1、溫度

溫度對晶閘管的正向阻斷特性有很大影響。隨著溫度的升高，晶閘管的正向阻斷電壓會降低，導致晶閘管更容易導通。

2、電流

電流對晶閘管的正向阻斷特性也有很大影響。當電流超過晶閘管的額定值時，晶閘管的正向阻斷電壓會降低，甚至可能損壞晶閘管。

3、電壓

電壓對晶閘管的正向阻斷特性同樣有很大影響。當電壓超過晶閘管的正向阻斷電壓時，晶閘管會導通，失去阻斷能力。

4、觸發信號

觸發信號對晶閘管的正向阻斷特性至關重要。在沒有觸發信號的情況下，即使施加正向電壓，晶閘管也不會導通。

5、寄生效應

晶閘管內部的寄生效應會影響其正向阻斷特性。例如，寄生二極管的導通會導致晶閘管的正向阻斷電壓降低。
