高壓電源是一種提供高電壓輸出的電子設備，通常在數百伏到幾千伏(kV)或數十千伏之間。通常，diy者需要這樣的設備來進行各種實驗、原型電路和測試。一般來說，這種類型的器件需要一個強大的低壓直流電源，然后是一個具有強大mosfet的直流到交流電路，這是相對復雜的構建，也很昂貴。

特別是在這種情況下，我將向你解釋一種更簡單的方法來制作這樣一個裝置。這種設計的優點首先是簡單，其次是價格低廉，避免了使用昂貴的半導體元件，同時也是最重要的一個特點，那就是可以長期運行。當然，這種不太過時的設計也有負面的特點，主要是離線運行方式，這意味著直接使用城市電壓網絡，以及低振蕩器頻率，由于使用的半導體，它被限制在幾千赫茲，從而降低了轉換電壓時的有用作用系數。

該裝置由幾個部件組成：

?兩個MKP電容器，值為4μF至8μF/400V(我使用四個并聯電容器，每個1μF，共4μF)

?一個電容100nF/400V

?二極管電橋(Graetz)

?二極管1N4007 2個

?來自舊電視或CRT顯示器的回傳信號

?電位器500科姆

?BT151型或類似晶閘管

?電阻很少

我還把一個自動保險絲放在電路的輸入端，它應該在電路錯誤或任何組件燒壞的情況下關閉電源。

本項目由PCBWay贊助。他們有你需要的所有服務，以最優惠的價格創建你的項目，無論是一個學校項目，還是復雜的專業項目。在PCBWay上，你可以分享你的經驗，或者為你的下一個項目獲得靈感。他們還以最優惠的價格提供完整的表面貼裝SMT PCB組裝服務，并進行ISO9001質量控制。

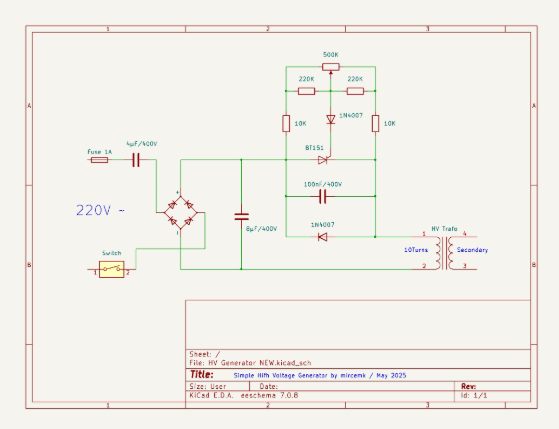

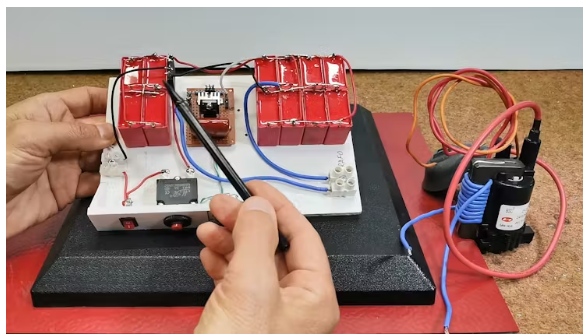

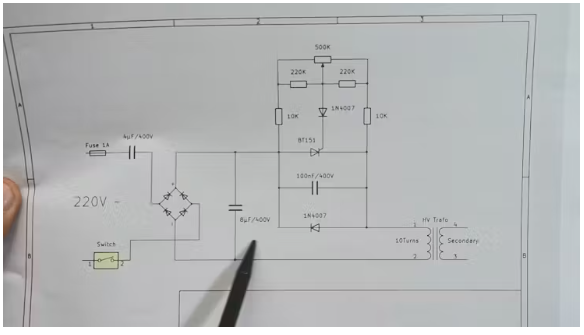

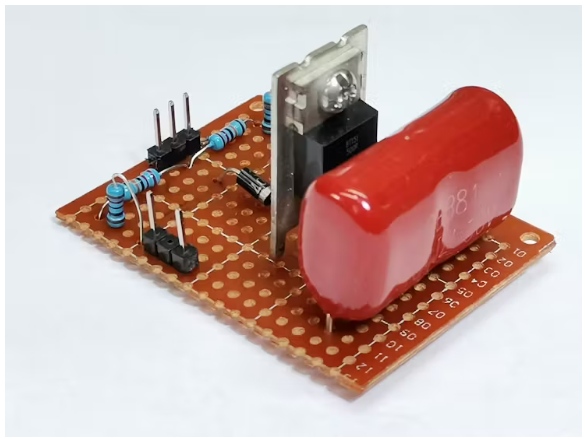

我們來解釋一下操作原理。一開始，在電路的輸入端我們有一個開關和一個斷路器。然后是串聯連接的MKP電容器，在這種情況下，其值為4μF。該電容器限制電路中的電流，如果我們將其值加倍，電流也會加倍，但在這種實際情況下，其值不應超過8μF。為了長期不間斷運行的安全性，我選擇了這個較低的值。然后是二極管橋式整流器，其輸出連接到8μF的電容器。接下來是bt151晶閘管的觸發階段。采用220k + 220k與500k電位器并聯的分壓器來控制晶閘管的閘極。一個10k電阻從分壓器輸出到可控硅柵極的每側，以及一個10nF電容器和二極管保護。反激電動機(HV Trafo)在主電動機上被驅動了10圈。

利用電位器，我們使一定的門電流接通，此時晶閘管通過反激變壓器的初級繞組導通和放電電容器。然后有一個暫停，直到電容器被充電，并重復這個過程。在這種電路結構中，改變電位器的設置會改變晶閘管相對于電容器電壓的觸發閾值。當晶閘管在較低的電容電壓下點火時，點火頻率增加，但輸出電壓降低。通過這種方式，我們可以大致調節高輸出電壓的值，這是一個特別有用的實驗選擇。

我還應該提到，高壓變壓器的初級繞組通常由大約10匝絕緣銅線組成，其橫截面至少為1mm。

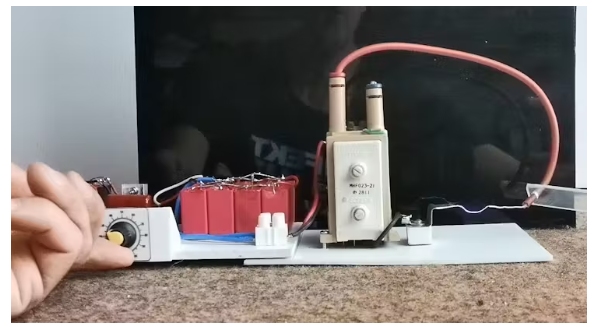

現在讓我們看看該設備在實際條件下是如何工作的。首先，電位器應該在最左邊的位置。我們打開裝置，逐漸移動電位器，直到反激變壓器輸出端的電極之間出現火花。

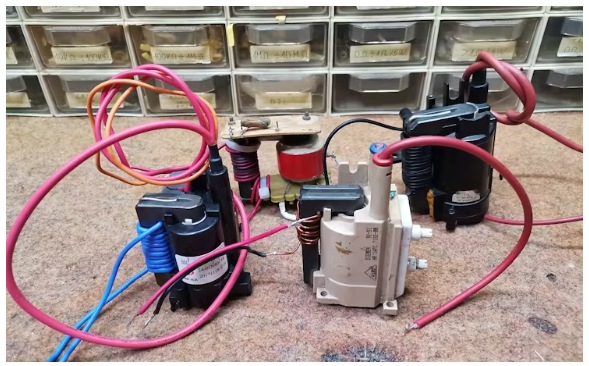

現在頻率是最低的，電壓是最高的，火花的長度是最大的。隨著電位器的進一步移動，頻率增加，但電壓降低。我將用幾個不同的反激變壓器重復這個過程。

最后是一個簡短的結論。雖然它是用一些過時的技術制作的，但在實驗室條件下使用它來制作各種設備的原型時，它具有出色的積極特性，考慮到它可以長時間連續工作而不加熱，它不需要太多的知識來制作，而且成本很低。

安全提示：除非您熟悉高壓安全技術，否則請勿嘗試重新創建本視頻中顯示的實驗!即使超過60V的直流電也可能致命，即使交流電源電壓由于電容器中存儲的能量而斷開。我對電路造成的任何危險不負任何責任。要非常小心。這是一個卑微的請求。
