一、雙向晶閘管工作原理是什么

雙向晶閘管與單向晶閘管一樣，也具有觸發控制特性。不過，它的觸發控制特性與單向晶閘管有很大的不同，這就是無論在陽極和陰極間接入何種極性的電壓，只要在它的控制極上加上一個觸發脈沖，也不管這個脈沖是什么極性的,都可以使雙向晶閘管導通。由于雙向晶閘管在陽、陰極間接任何極性的工作電壓都可以實現觸發控制，因此雙向晶閘管的主電極也就沒有陽極、陰極之分，通常把這兩個主電極稱為T1電極和T2電極，將接在P型半導體材料上的主電極稱為T1電極，將接在N型半導體材料上的電極稱為T2電極。由于雙向晶閘管的兩個主電極沒有正負之分，所以它的參數中也就沒有正向峰值電壓與反同峰值電壓之分，而只用一個最大峰值電壓，雙向晶閘管的其他參數則和單向晶閘管相同。

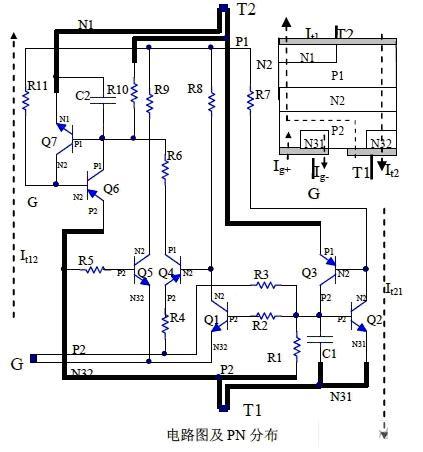

電路陽極PN分布

盡管從形式上可將雙向晶閘管看成兩只普通晶閘管的組合，但實際上它是由7只晶體管和多只電阻構成的功率集成器件。小功率雙向晶閘管一般采用塑料封裝，有的還帶散熱板。大功率雙向晶閘管大多采用RD91型封裝。

二、雙向晶閘管三個電極的作用各是什么

雙向晶閘管的三個電極分別是陽極（Anode）、陰極（Cathode）和門極（Gate），每個電極都有其特定的功能和作用。

1、陽極（Anode）

陽極是雙向晶閘管的一個主要電極，通常標記為“A”。它的作用是接收電流。在正常工作狀態下，陽極是器件的高電位端。陽極的主要功能包括：

電流接收 ：陽極是電流進入晶閘管的入口，它負責接收從外部電路流入的電流。

電壓承受 ：在晶閘管導通時，陽極需要承受較高的電壓，因此它通常與晶閘管的耐壓等級相匹配。

熱管理 ：由于電流通過陽極時會產生熱量，陽極的設計需要考慮散熱問題，以確保器件在長時間工作時不會過熱。

2、陰極（Cathode）

陰極是雙向晶閘管的另一個主要電極，通常標記為“K”。它的作用是輸出電流。在正常工作狀態下，陰極是器件的低電位端。陰極的主要功能包括：

電流輸出 ：陰極是電流離開晶閘管的出口，它負責將電流輸送到外部電路。

電壓降低 ：在晶閘管導通時，陰極端的電壓相對較低，有助于電流的流動。

電流控制 ：陰極的電流輸出能力直接影響晶閘管的導通狀態，是控制晶閘管導通和關斷的關鍵因素之一。

3、門極（Gate）

門極是雙向晶閘管的控制電極，通常標記為“G”。它的作用是通過小電流控制晶閘管的導通和關斷。門極的主要功能包括：

導通控制 ：當門極接收到足夠的正向觸發電流時，晶閘管會從關斷狀態轉變?yōu)閷?dǎo)通狀態。

關斷控制 ：在晶閘管導通后，門極電流的移除不會立即導致晶閘管關斷，需要外部電路的電流降低到維持電流以下。

觸發靈敏度 ：門極的觸發靈敏度決定了晶閘管對觸發信號的響應速度和準確性。
