一、IGBT的工作原理

IGBT由柵極（G）、發射極（E）和集電極（C）三個極控制。如圖1，IGBT的開關作用是通過加正向柵極電壓形成溝道，給PNP晶體管提供基極電流，使IGBT導通。反之，加反向門極電壓消除溝道，切斷基極電流，使IGBT關斷。由圖2可知，若在IGBT的柵極和發射極之間加上驅動正電壓，則MOSFET導通，這樣PNP晶體管的集電極與基極之間成低阻狀態而使得晶體管導通;若IGBT的柵極和發射極之間電壓為0V，則MOSFET截止，切斷PNP晶體管基極電流的供給，使得晶體管截止。

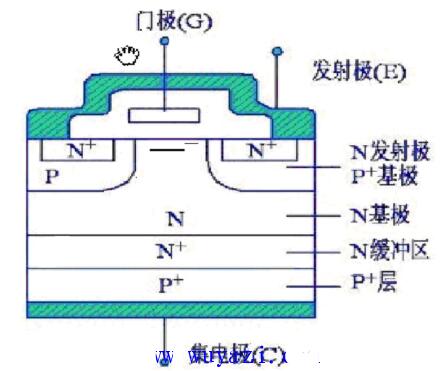

圖1 IGBT 結構圖

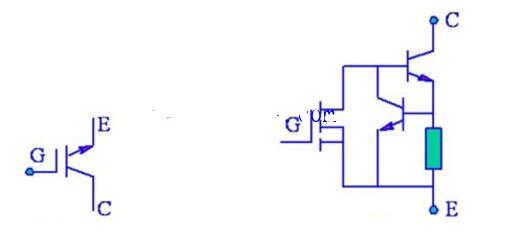

圖2 IGBT電氣符號（左）與等效的電路圖（右）

如果IGBT柵極與發射極之間的電壓，即驅動電壓過低則IGBT不能穩定的工作，如果過高甚至超過柵極—發射極之間的耐壓，則IGBT可能會永久損壞。同樣，如果IGBT集電極與發射極之間的電壓超過允許值，則流過IGBT的電流會超限，導致IGBT的結溫超過允許值，此時IGBT也有可能會永久損壞。

二、IGBT正向耐壓和反向耐壓

正向耐壓：

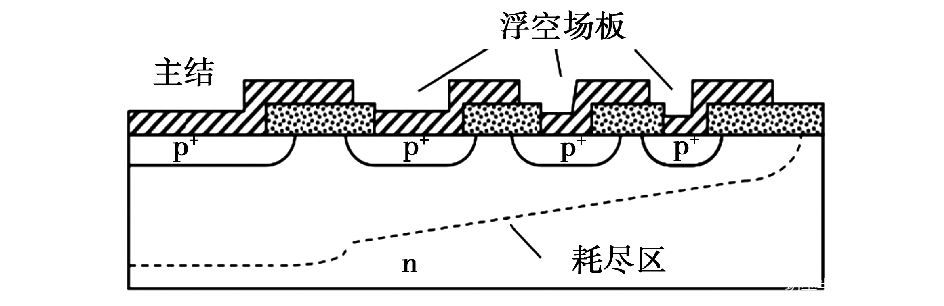

ＲB-IGBT除終端結構外和傳統的縱向NPT-IGBT基本相同，其有源區在正面，包括多晶硅柵極、n+發射區和p基區，然后有源區的下面是n-漂移區，最后是集電極。當集射極之間加正電壓時，由p-基區和n-漂移區形成的反偏PN結來承擔外部電壓，為了提高擊穿電壓和抑制閂鎖，往往會將發射極的n+源區和p-基區短接。在正向阻斷時，為了提高擊穿電壓和抑制閂鎖，一定的終端技術是必要的，比較常見的有兩種：在p-基區旁加浮空場環和場板技術，其他的技術還包括結終端擴展、斜角邊緣終端技術等。下圖是加浮空場環的情況：

雖然方法不同，但都是為了防止電場的局部集中而在終端區域發生雪崩擊穿。由于比較厚的n-漂移區和出色的正面終端，使得器件具有很高的正向耐壓能力。

反向耐壓

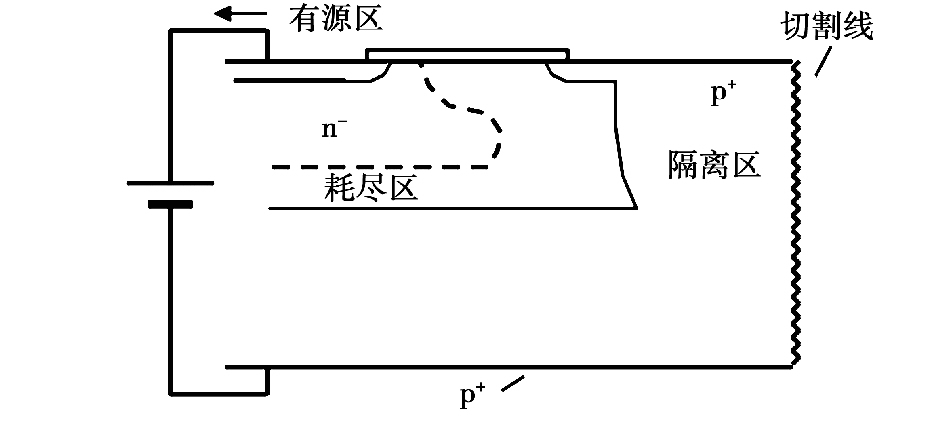

NPT-IGBT 結構雖然沒有緩沖層，但是它的反向阻斷能力依然很差，因?yàn)樾酒某叽缡怯邢薜模谇懈钚酒瑫r(shí)，如果切割線穿過了承受高壓的pn結，晶格損傷和應力會引起很大的反向漏電流，導致?lián)舸╇妷汉烷L期穩定性的降低。早期的反向終端采用的是臺面刻蝕技術，通過重?fù)诫s(p+)的集電極和低摻雜(n-) 的漂移區形成的pn結和深槽的正斜角來阻斷反向電壓，這種深溝槽將有晶格損傷的表面隔離，因而沒有形成很大的漏電流。總之，RB-IGBT是在NPT-IGBT的基礎上，通過特有的終端技術和摻雜技術來，減小漏電流，同時形成反偏的PN結來提高擊穿電壓，相當于串聯了一個耐高壓的二極管，使得IGBT具有反向耐壓能力。都是利用PN結來隔離晶格損傷的表面。
