[導讀]今天,小編將在這篇文章中為大家?guī)磉\放的有關報道,通過閱讀這篇文章,大家可以對它具備清晰的認識,主要內容如下。

今天,小編將在這篇文章中為大家?guī)?a href="/tags/運放" target="_blank">運放的有關報道,通過閱讀這篇文章,大家可以對它具備清晰的認識,主要內容如下。

一、如何提供運放偏置電流

1.直流源電路直流源電路是一種常見的提供偏置電流的方式,其中的穩流元件(如晶體管、二極管等)可以提供穩定的直流電流,并與運放輸入端相連。在使用直流源電路時,需要使用穩定的直流電源,以確保偏置電流的穩定性和可靠性。

2.串聯電阻串聯電阻的方式也是一種常用的提供偏置電流的方式。如圖所示,輸入端通過串聯一個電阻進行進一步的電阻分壓,通過調整電阻的大小,可以達到較好的偏置電流穩定性和精度。

3.脈沖電流注入技術脈沖電流注入技術是一種注入脈沖電流來產生偏置電流的方法。這種方法具有高精度、高穩定性的優點,但需要配合特殊的運放設計和布局。

4.內部偏置電流源一些集成運放中,設計了內部的偏置電流源,用于提供足夠的偏置電流。這種方式可以省去外部電路,但需要注意內部偏置電流源的穩定性和可靠性。

二、運放關鍵參數解讀

01 輸入失調電壓

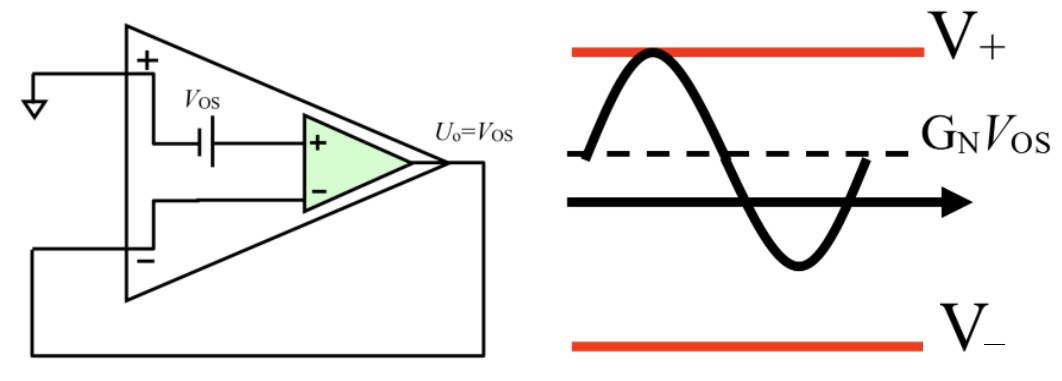

當運放的正輸入端接0電平,且運放設計為跟隨器電路,此時輸出存在一個非0的電壓,即為運放的輸入失調電壓Vos,通常在uV~mV之間。

由于實際運放的正負輸入端無法做到絕對平衡,是失調電壓產生的根因,也無法避免。

如果運放被設計成Af倍的閉環增益后,那么輸出就會出現一個Af*Vos的直流電壓,也被稱作輸出失調電壓,這個值可能就沒辦法忽視了。

如果我們應用場景中的有效信號為直流信號,那么我們需要挑選Vos遠小于被測信號幅度的運放;如果我們關注的是交流信號,則可以通過電容耦合的方式濾除掉直流偏置。(也需要關注失調電壓不能太大,防止交流信號削頂失真)

如何提供運放偏置電流?運放關鍵參數解讀!

02 失調電壓漂移

隨著時間、溫度、供電電壓等參數變化時,輸入失調電壓也會跟著變化。輸入失調電壓和這些參數變化的比值,成為失調電壓漂移。

通常情況下,輸入失調電壓低的運放,其漂移量也較低。

在一些對精度和穩定性要求較高的設計中,失調電壓漂移的影響往往比初始失調電壓還要大。因此,需要根據使用時長、環境等因素,挑選漂移量較小的運放,保證在產品的生命周期內,總失調電壓始終處于可控范圍之內。

如何提供運放偏置電流?運放關鍵參數解讀!

以上便是小編此次帶來的有關運放的全部內容,十分感謝大家的耐心閱讀,想要了解更多相關內容,或者更多精彩內容,請一定關注我們網站哦。
