一、常用的運放電路有哪些

由運算放大器組成的電路，簡稱為運放電路。這些電路可以說是五花八門，是我們學習模擬電子技術 的一個重要內容，更是一個電子工程師必須掌握的電路之一。運放電路有多種類型，是不是我們把它們牢牢記住就行了呢？？顯然不是啦！作為知識的搬運工，我很不建議大家這樣做啦！畢竟電路是會變的，換個套路考你就懵逼了，所以學習運放還是應該理解它，消化它。

那么，常用的運放電路有哪些呢？

1.反相比例運放

反相比例電路

反相計算公式

注：uo與 ui 極性相反，因?yàn)?ui 加在反相輸入端；

R2作為靜態平衡電阻，需滿足R2 = R1 // RF。

2.同相比例運放

同相比例電路

同相計算公式

注：uo與 ui 極性相同，因?yàn)閡i 加在同相輸入端；

放大倍數只能大于1。

3.電壓跟隨器

同相比例運放電路的變種，放大倍數=1時。

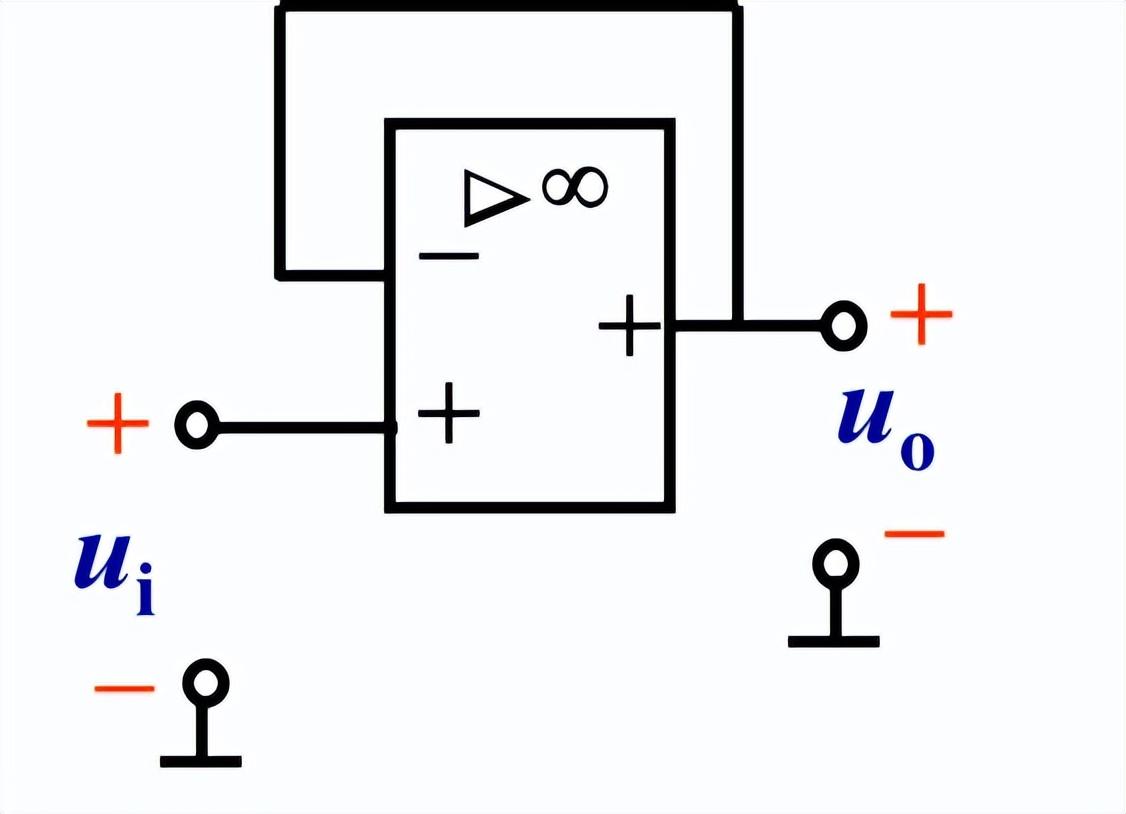

電壓跟隨器

R1=無窮大 且 RF = 0 時，uo = ui。

作用：隔離；緩沖；阻抗匹配。

4.減法運算電路（差動比例）

差動比例運放電路

差動比率電路公式

常用以下情形：

（1）若 R1 = R2 ，R3 = RF，則：

情形（1）計算公式

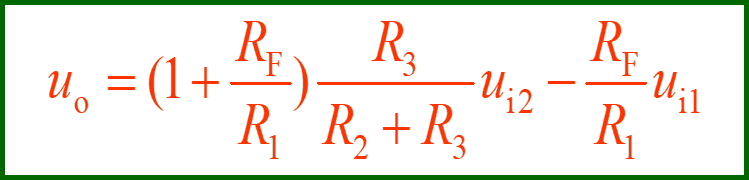

（2）若 R1 = R2 = R3 = RF，則：

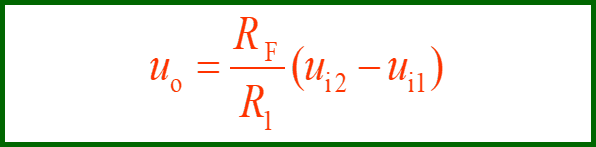

情形（2）計算公式

以上為常用的運放電路。

二、運放電路噪聲組成分析

1. 熱噪聲在運放電路中，最主要的噪聲來源之一是熱噪聲。這種噪聲是由于電路中的電阻體發出的，這種電阻體通常是將電流轉化為熱能的材料。其基本原理是熱噪聲與電阻體的阻值成正比，溫度與根號T成正比。因此，任何熱噪聲的降低將會導致電路的性能和精度明顯的改善。

2. 1/f 噪聲一些運放電路也存在1/f噪聲。這種噪聲也稱為低頻噪聲，經常與熱噪聲一起出現。1/f噪聲的產生原因是電子流過的晶格的不規則變化，在低頻率下產生的電流漲落。這種噪聲的存在會使電路的放大倍數和頻率響應受到極大的影響。這是因?yàn)?/f噪聲是幅度越低，頻率越低的信號，因此對于低信號和低頻率的放大效果更為明顯。

3. 電壓噪聲除了熱噪聲和1/f噪聲之外，電壓噪聲也是運放電路中很常見的一種噪聲。電壓噪聲是由于在電路中產生的隨機電壓，通常是由于載流子的熱運動和其它外部電場的干擾。

4. 電路噪聲電路噪聲通常是指運放或電路中誤差、漂移和電容耦合噪聲等。這種噪聲源通常來自于工藝和質量本身的缺陷，亦或者是由于運放的設計或誤差校正等原因?qū)е碌摹?
