一、運放穩定性評估原理

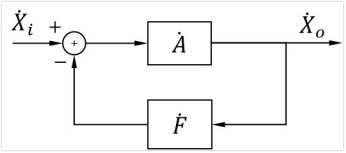

其實說起來，評估穩定性的原理非常簡單，萬變不離其宗，這個“宗”就是下面這個圖。

可能有人發現了，這不是模電的負反饋框圖嗎？沒錯，就是這個。這個系統不穩定的條件相信大家都有所了解，就不做解釋了。

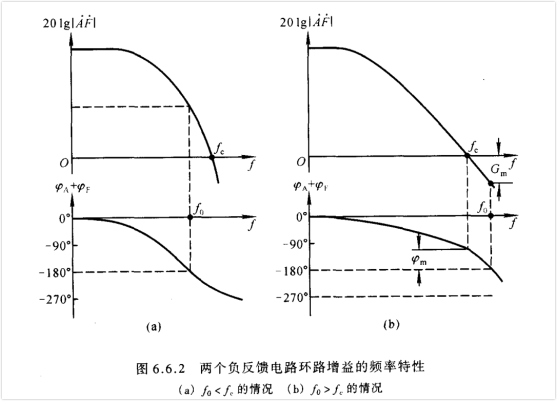

如果再翻一翻模電的書（第6章節）， 我們會知道，A*F就是環路的增益，φA+φF就是環路的相移，如下圖所示。

看到這個圖相信大家應該就都很熟悉了哈：容易知道，圖a是不穩定的，圖b是穩定的，相位裕度是φm。

因?yàn)榉€(wěn)定性條件大家應該都知道了：在環路增益為1的時候，相移還沒到180°，通常要求相位裕度大于45°。

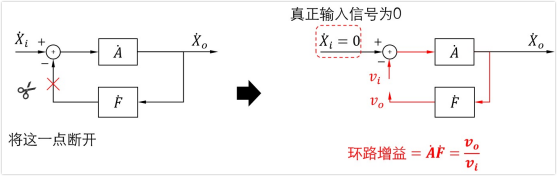

那么我們?nèi)绾吻蟓h(huán)路增益AF呢？其實也比較簡單，我們斷開環路的一點，假定有一個信號vi輸進去，經過一圈之后，信號變成了vo，那么AF=vo/vi，這一點應該很容易理解吧。

需要注意，求環路增益的時候，要讓真正的輸入信號Xi=0，因?yàn)檫@是求的環路本身的特性，跟輸入信號沒關系。

好了，我們不是來講模電的。現在開始說放大器電路，我們評估運放電路穩定性很簡單，就是往上面這個模型里面套就好了。

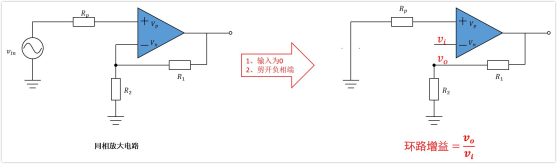

如何將負反饋電路模型套到負反饋運放電路上面

套用方法：我們只需要將運放的負相端剪開，然后假定有一個信號vi輸入到負相端，這個信號經過運放，經過反饋，最終會回到負相端，此時它已經變成了vo，我們求出vo與vi的比值就好了。

剪開負相端之后，我們會發現，這個運放就變成開環放大了，可能有人會說，運放開環增益不是無窮大嗎？Vo/Vi=AV*R1/R2，這不總等于無窮大？環路增益根本就不可能有等于1的時候？

這么認為是將運放當作理想運放看待了，要注意了，我們分析穩定性的時候，絕對不能再把運放當作理想運放看待了，而是要具體運放具體分析。

二、運放帶寬與增益的關系

在理想狀態下，運放帶寬和增益是相互獨立的。但是在實際情況下，由于非線性失真和相位延遲等因素的影響，當我們選擇一個運放的時候，帶寬和增益之間就會存在某種關系。在運放選擇的時候，我們需要根據具體應用需求來確定運放的帶寬和增益。一般來說，帶寬越高，對信號的放大程度就越高；而增益越大，則需要更高的帶寬才能保證信號的穩定性。因此，我們需要在帶寬和增益之間進行權衡，以達到最佳的設計效果。例如，在一些需要同時具備高放大倍數和高頻響要求的應用中，就需要選擇帶寬和增益都比較高的運放。而在一些低頻應用中，例如直流放大，我們更關注運放的直流增益，因此可以選擇帶寬較低的運放。有些時候，在設計電路時，為了不影響信號的穩定性和精度，我們需要對運放的帶寬和增益進行限制。例如，在使用運放進行模擬信號處理時，由于運放存在一定的失真，當輸入信號超出運放的帶寬和增益范圍時，會出現輸入輸出之間的信號失真和非線性變形。因此，在進行實際設計的時候，需要根據具體應用需要，合理的選擇運放帶寬和增益來滿足實際需要。同時，還需要注意的是，帶寬和增益并非是線性關系，二者之間的關系是一個曲線。因此，當我們需要在帶寬和增益之間進行權衡時，不能簡單的采用線性推導的思路，需要結合具體的電路應用和實際需求，通過實驗和測試進行優化?？傊?，運放帶寬和增益對于電路設計來說是非常重要的因素。在進行具體的電路設計時，我們需要結合功耗、精度、動態響應等因素，進行帶寬和增益的權衡，以選擇合適的運放，并達到最佳的設計效果。
