0引言

串補技術即采用串聯電容補償裝置來補償線路的電抗,從而提高了輸電線路的運行穩定極限和輸電能力、提高系統的穩定性,是對傳統補償技術的完善和補充。串聯補償電容器是促進實現電力長距離、大容量、高效率傳輸?shù)闹匾b置^[1]。近年來,由輸電線路復雜性故障原因造成的串補裝置及其附屬保護設備異?；蚬收现饾u增加。故有必要第一時間調閱每次串補保護動作后故障錄波文件,深入分析波形變化,這對及時發現設備存在的隱患有極大的作用,并能為采取有效的檢修策略提供依據。

1損壞設備概況

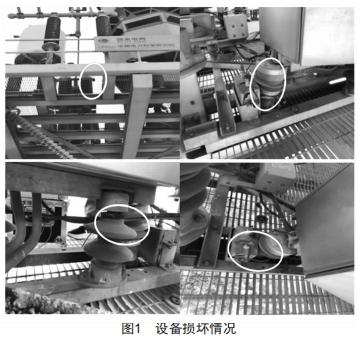

2021年12月29日,某公司檢修人員登上某500 kv 串補裝置平臺處理A相串補保護缺陷,發現A相串補裝置平臺上阻尼回路的1只線性電阻器壓力釋放, GAP觸發箱用避雷器損壞、炸裂及其與脈沖電容器連接線斷裂,GAP觸發箱3支支柱絕緣子齊根斷裂,如圖1所示。

1.1 阻尼裝置介紹

阻尼裝置用于限制GAP觸發或旁路開關合閘時引起的電容器組放電電流的幅值和頻率,以及提供對電容器組放電振蕩足夠的阻尼,確保電容器組、火花間隙、旁路斷路器的安全運行。阻尼裝置由阻尼電 抗器和線性電阻器并聯組成。在線性電阻器支路中還串聯有一個限壓器,只有在強制GAP動作或旁路斷路器閉合時,限壓器才將線性電阻器接入回路^[2]。

電容器組通過阻尼裝置放電后,限壓器起阻斷作用,使線路故障電流只能流過阻尼電抗器。通過這種方式,阻尼回路的總損耗可以保持在較低水平。

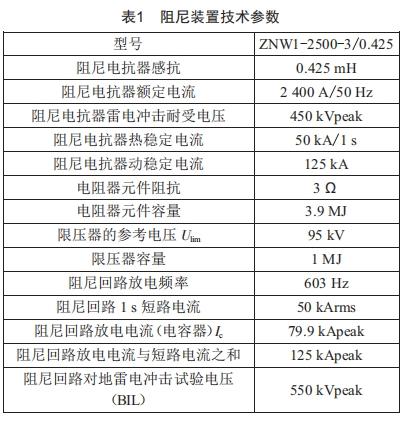

其中線性電阻器由3個并聯電阻器元件組成。電阻器元件用無磁不銹鋼帶制成,用玻璃纖維加固。它們安裝在瓷外套筒內部,以垂直位置固定。線性電阻器技術參數如表1所示。

1.2 GAP及其觸發箱輔助設備介紹

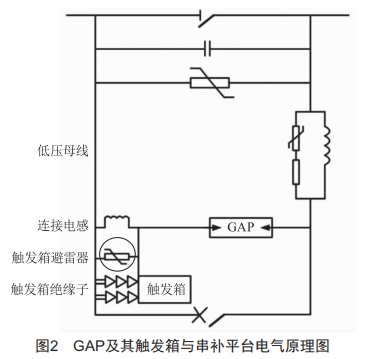

GAP及其觸發箱與串補平臺電氣原理如圖2所示。損壞避雷器為圖中圈出的觸發箱避雷器。由于觸發箱需要與GAP等電位,因此觸發箱低壓側與GAP 主間隙低壓側距離很近,而與平臺距離較遠。觸發箱與平臺之間的長連線存在一定的電感,當電容器通過GAP放電時,電流頻率較高,感抗較大,導致觸發箱與串補平臺之間會產生幅值很高的暫態過電壓,造成觸發箱內部擊穿放電。因此,需要加裝避雷器,限制過電壓,防止觸發箱元器件故障^[3]。

2原因分析

根據現場設備損壞情況,運檢人員又詳細查看了串補裝置監控報文信息,除“GAP通信中斷、發送數據不正?！备婢畔⑼?未發出其他任何異常信息。為查清設備損壞原因,檢修人員調閱了最近一次串補裝置火花間隙動作情況,即2021年12月8日對應線路間隔發生區內A、B兩相短路故障,串補裝置 GAP動作,串補裝置正常旁路。根據故障錄波圖,A相與B相GAP電流相比發生了明顯的變化,且A相波形異常。因此,初步懷疑線路相間故障造成阻尼裝置異常,引起后續連鎖反應,導致設備損壞。具體保護動作情況和原因分析如下。

2.1保護動作情況及原因分析

2.1.1保護動作情況

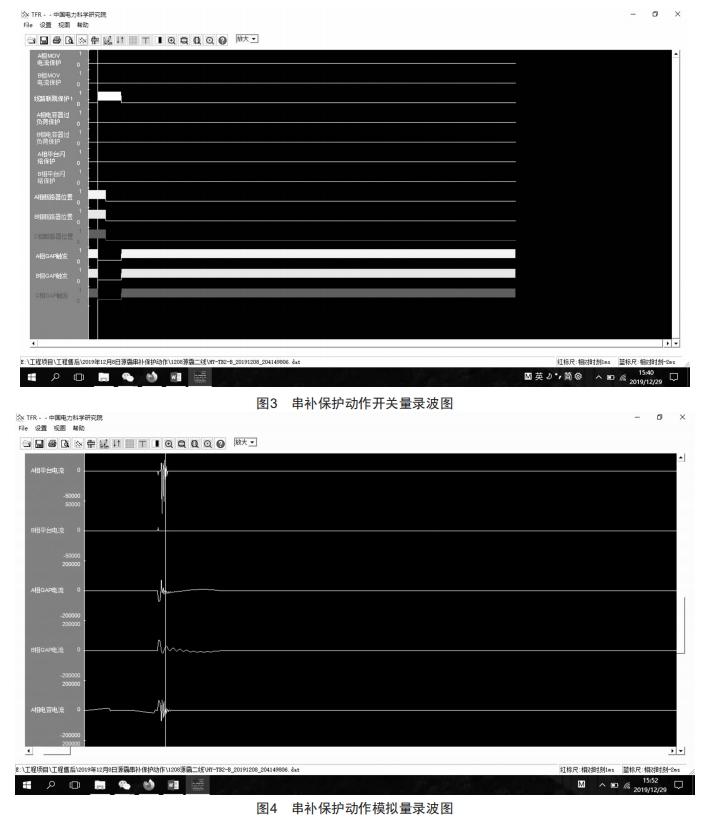

從開關量錄波圖3中可看出,在線路發生A、B相相間故障后,串補控制保護裝置接收到“線路保護聯動串補”信號,保護動作后發觸發三相間隙和閉合三相旁路斷路器的命令。

從模擬量錄波圖4中可知,線路發生A、B相相間故障后,MOV正確動作,但因MOV電流未達到MOV 過電流保護動作定值,故MOV過電流保護未動作。線路聯動串補保護動作后A、B相間隙正常觸發,三相旁路開關合閘。

2.1.2保護動作初步分析

1)“線路聯跳串補保護動作”分析:該保護動作判據為在串補裝置運行時,若線路保護裝置發來的聯動串補信號有效,則發合旁路開關和觸發GAP命令。從上述開關量和模擬量信息分析,在收到線路保護發來的聯動串補保護動作后A、B相間隙正常觸發,三相旁路開關合閘。保護動作情況與保護動作邏輯相符。

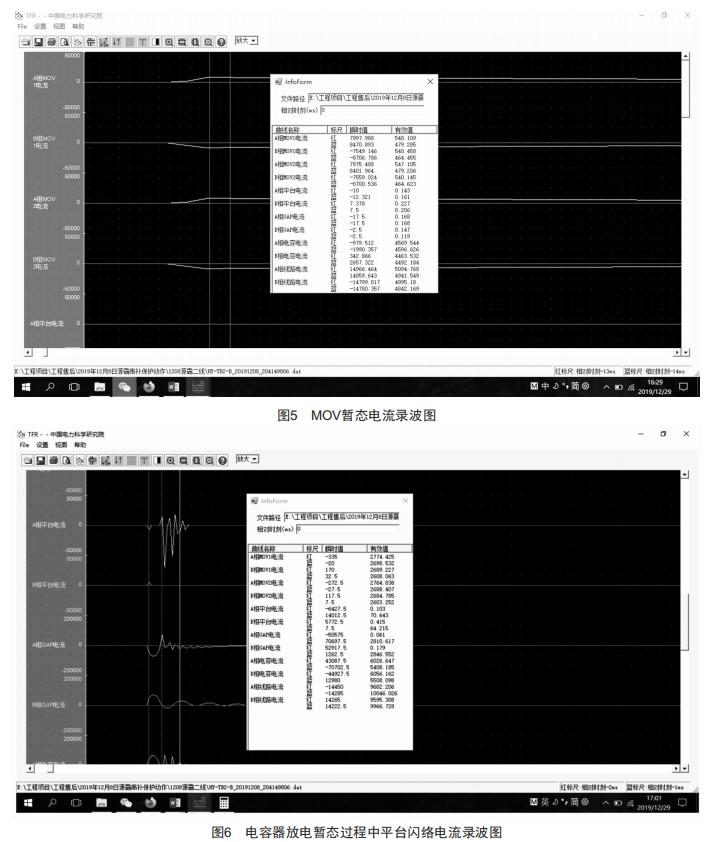

2)“MOV過電流保護動作”分析:該保護動作判據為若任一相MOV總 電流大于定值 (定值為16 000 A),并達到保護延時(時間)則發合旁路開關和觸發GAP命令。從MOV暫態電流錄波圖5可以看出,A、B相線路發生故障后雖然其電流峰值達到16800 A,但約312μS后就下降到15972 A,未達到 MOV過電流保護動作時延,故MOV過電流保護未動作,其行為正確。

3)“平臺閃絡保護動作”分析:該保護動作判據為若串補平臺上設備的絕緣損壞,大于定值(定值為16 000 A),并達到保護延時(時間)則發合旁路開關。從電容器放電暫態過程中平臺閃絡電流錄波圖6,可明顯看出A、B相平臺均有暫態過程,B相平臺電流瞬時消失,但A相平臺電流放電過程持續約470μS,且放電頻率較高(2 500 Hz左右),由于平臺閃絡保護的動作延時為200 ms遠大于470μs,故而平臺閃絡保護未動作,其行為正確。

從上述保護動作分析,發現A相串補平臺出現2500 Hz左右的放電電流,與正常放電600 Hz左右存在明顯差異,A相平臺暫態過程可能是造成設備損壞的主要原因,故有必要進一步深入分析研判高頻放電電流,找出造成設備損壞的直接原因。

2.2 高頻放電和設備損壞原因分析及仿真計算

2.2.1高頻放電和設備損壞原因分析

正常情況下,串補電容器組均通過阻尼裝置放電,其放電頻率范圍應在585~610 Hz。而A相平臺放電頻率在2 500 Hz左右'而高頻放電波形與電容器組直接放電電流頻率相近'判斷在本次線路故障聯動串補裝置后,阻尼裝置內部異常,導致電容器組發生直接短路故障,進而致使觸發箱避雷器及其支柱絕緣子損壞^[4]。

2.2.2高頻放電仿真計算

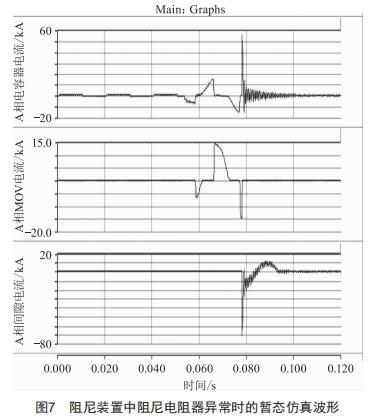

為了進一步驗證阻尼裝置內部異常是否會出現上述高頻放電現象,通過搭建某線路串補的仿真模型,進行了仿真計算。假設1只阻尼電阻器損壞,壓力釋放。仿真結果基本再現故障波形及動作情況,間隙電流放電頻率在2 500 Hz左右,如圖7所示。

2.2.3阻尼電阻器解體情況

將A相阻尼電阻器返廠解體,發現壓力釋放的阻尼電阻器上端防爆膜密封圈局部燒損,密封圈均正常安裝在相應密封槽內,表面未見破損及缺陷,密封槽及密封面未見劃傷、銹蝕;氧化鋅電阻片無擊穿或閃絡現象;內部零部件齊全,氧化鋅電阻片柱側面、線性電阻片側面、絕緣桿、瓷套內壁均有不同程度電弧灼傷痕跡;芯體上部高壓電極并聯短接片局部燒斷,低壓電極并聯短接片受力變形^[5] ; 自上而下第21號、第22號線性電阻片裂開,第22號線性電阻片上表面鋁電極中心有熔融現象。

3 結論

綜合上述情況,可以判斷阻尼電阻器中線性電阻片可能存在單片缺陷、表面不平整、裝配不平整等原因,從而造成線性電阻片因通流不均炸裂,進而發展成內部貫穿放電導致內部元件燒損,造成阻尼電阻器壓力釋放,線路保護聯動串補保護動作,觸發 GAP命令,導致電容器組直接短路放電;其次電容器直接短路放電過程中,電流頻率很高,造成觸發箱與平臺間的電壓成倍增加,導致避雷器擊穿;然后可能是高頻大電流放電過程中電動力拉伸致使支柱絕緣子齊根斷裂^[6]。

4結束語

本文通過深入分析串補故障波形,推演了一起串補裝置阻尼電阻壓力釋放引起的串補裝置其他設備損壞過程,并通過仿真計算再現了故障波形及動作情況,驗證了理論分析結果。為避免類似設備故障再次發生,提出以下幾點建議:

1)增加線性電阻片表面平整度檢查環節,可有效增大線性電阻片之間的接觸面積;

2)線性電阻片組裝過程中確保每個線性電阻片的良好接觸,從而有效提高阻尼電阻器的通流能力;

3)串補新建或改造工程需明確阻尼電阻器的熱冗余配置方案;

4)在控保系統中增加阻尼電阻器等設備故障報警功能,對發現設備存在隱患有極大的作用,采取有效的檢修策略提供依據;

5)串補運行過程中如發生保護動作,應及時查看串補保護動作情況,深入分析波形是否出現異常,發現問題應及時與廠家溝通。
