電動汽車(EV)充電行業正在快速增長。隨著消費者、行業和政府要求更加環保的可持續交通， 充電基礎設施必須變得更加高效和便利。

與直流充電器不同，交流充電器不使用堆疊式電源模塊，從而實現小型化并節省成本。單電源模塊架構限制了交流充電器在公共充電站的使用，因?yàn)榻涣鞒潆娖鳠o(wú)法在合理的時間內提供所需的電量。相反，充電速度為22kW，更適合住宅電動汽車充電，消費者可以接受更長的充電時間。此外，有些很受歡迎，因?yàn)樗鼈冎恍枰粋€(gè)標準插座。交流充電器利用 電動汽車的車載充電裝置將交流電轉換為直流電。

直流充電器的堆疊式電源模塊可提供快速充電時間和超過360kW的充電速度。該電源模塊減少了整體充電時間，但增加了充電器的尺寸，使其更適合公共充電站而不是住宅空間。直流充電器將充電器內部的交流電轉換為直流電，使充電器可以直接連接到電池。

無論充電器類型如何，高精度計量解決方案對于確保系統監控和計費的可靠能源測量和計算都很重要。

電動汽車充電器的測量

交流和直流充電器需要儀器來確保能源的有效利用并監控用于車輛充電的電力。電動汽車 充電的測量分為三類：

· 交流計量：交流計量測量進入和離開電網的能量。將現有計量設備集成到交流充電器中以允許直接連接到電網的趨勢日益增長。

· 直流電源模塊電流檢測：儀器通常與電源模塊分開，但可能需要額外的高精度電流監控。當在直流充電器的電源模塊之間使用時，隔離放大器會監控模塊的性能。

· 直流計量：直流充電器可以有多種類型的架構，因?yàn)槎询B的電源模塊會增加或減少充電設備的額定功率。有時在直流充電器的輸出端會有一個最終計量點(直流計量)來測量進入車輛的電壓，確保消費者無需為直流充電器與車輛充電插座之間的功率損耗付費，如圖1所示。

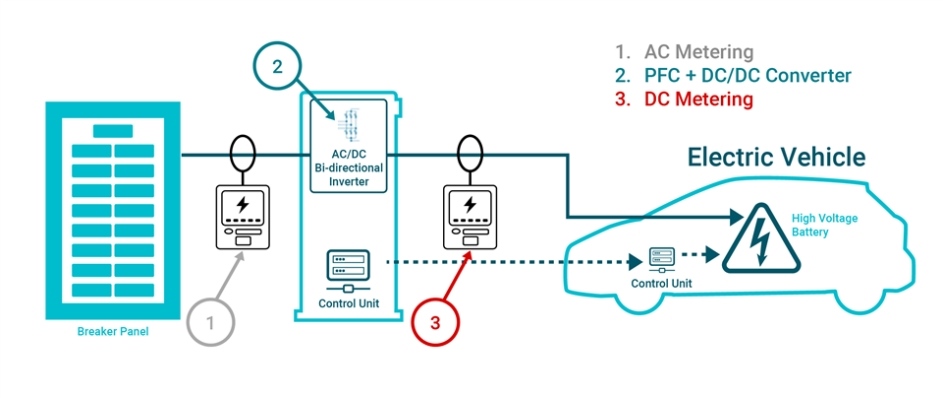

圖1： AC/DC充電器內的儀表和電流感測

被測量的傳感器

設計人員使用各種傳感器對交流和直流充電器進行測量。電流傳感器和分流電阻器是最常見的。有許多不同的方法來測量功率以進行能量計算，但單獨的實施方式為設計人員提供了更大的靈活性和對測量的控制。分立解決方案將精密模數轉換器(ADC)與外部微控制器配對，以測量電流互感器或分流傳感器三相的電流和電壓(稱為多相儀表架構)。為了滿足ANSI(美國國家標準協會)C12 Class 0.5m或Class 0.2m等嚴格標準， ADC必須非常準確。高信噪比、低噪聲和低增益誤差也是ADC 的特點。這是決定是否適合您的計量應用時需要考慮的一個因素。

如果您決定使用電流互感器作為傳感器，您的儀器將需要高精度的多通道精密ADC 。具有集成相位延遲的ADS131M08 24位ADC使您能夠超越ANSI C12測量標準。ADS131B04-Q1適用于具有更嚴格偏移誤差和漂移規范的直流 充電器。對于這種設計的ADC，可能需要使用屏蔽來保護儀器免受磁調制的影響。這對于電表準確檢測用電設備使用的能源非常重要。

分流傳感器儀表架構要求與電流互感器具有相同的精度，但需要相間和數據隔離。分流傳感器本質上是抗磁的，無需屏蔽，并允許以更低的成本和更小的外形尺寸進行設計。AMC131M03 24位隔離式ADC具有集成的數據和電源隔離功能，并提供超過國際無線電擾動特殊委員會 (CISPR) 11和25標準的輻射發射性能。該ADC提供具有高信噪比和低增益誤差的高精度測量，同時保持7070V PEAK增強隔離和5000V RMS隔離達1分鐘。

表1列出了針對各種儀器架構的精密ADC建議。

表1：推薦用于各種交流和直流儀表傳感器的精密ADC 。

結束

隨著對交流和直流充電器的要求不斷提高，擁有高精度的計量解決方案變得更加重要。精密ADC可實現精確的能源計算，并提供構建環境可持續交通基礎設施所需的靈活性。
