運算放大器是一種將輸入信號放大到一定程度后，再對輸入信號進行放大的電子設備。

在實際應用中，常常需要根據實際要求來設計運算放大器的電路。

由于在實際工作中，經常要采用不同的電壓和電流值來進行測量、控制等操作，所以使用不同種類的運算放大器(如電壓跟隨器、比例式運放)。

軌到軌運算放大器就是專門用于軌到軌測量的專用器件。

軌到軌運放和一般運放有哪些區別詳解-KIA MOS管

軌道軌運放可以最大限度輸入或者輸出信號，使得輸入或者輸出信號非常接近于電壓電壓的極值。

對運放來說，軌到軌(rail-to-rail)是一個重要的概念。傳統的運放在輸出電壓范圍上通常受到限制，不能完全達到供電電壓的邊界(也稱為"鐵軌")。然而，軌到軌運放能夠讓輸入或者輸出電壓接近或達到供電電壓的邊界，這使得它們在某些應用中更為靈活和適用。

軌到軌運放和一般運放的區別

一般的運放，它們具有輸入、輸出電壓范圍的限制。而軌到軌運放正是為了克服這一局限性而設計的。軌到軌運放是指其輸入和輸出均能達到電源電壓范圍(通常是接近于正負電源電壓)的一種放大器電路。這意味著，在電源電壓范圍內，軌到軌運放可以提供更高的增益和更準確的放大。

軌到軌運放輸出幅度可以達到運放供電，其中運放輸出幅度無法達到供電的幅度。

比如，運放+5V供電，那么軌到軌的輸出幅度可以達到5V或接近5V，而普通運放可能3.5V或者4V就輸出飽和了。

軌到軌運放(Rail-to-RailOperationalAmplifier，簡稱RRIO)和一般運放的區別在于其輸出范圍和性能特點。

軌到軌運放

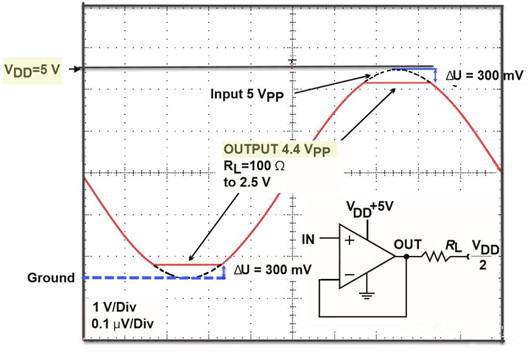

圖1：在這個例子中，上導軌是電源電壓VDD。頂部空間是300毫伏，下導軌是地。如果運放是真正的軌到軌，那么削波(深紅色線)就不會發生在4.4伏 VPP。

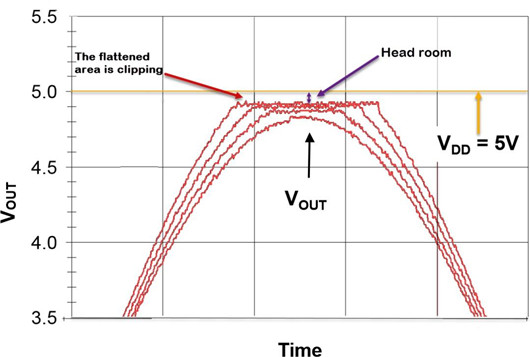

圖2：另一個放大了的波形圖顯示，當輸出接近其供電電壓極值時，削波可能會發生。VDD是放大器的供電電壓，決定了導軌的位置。

一般運放在實際應用中，輸出電壓范圍是有限的。通常，一般運放的輸出電壓范圍會留有一定的余量，避免輸出電壓靠近電源電壓的極限。

而軌到軌運放是一種特殊設計的運放，具有更大的輸出電壓范圍。它的輸出能夠接近電源電壓的極限邊界，也就是"軌"的位置。軌到軌運放的設計目標是盡可能地提供更大的輸出動態范圍，使其能夠輸出接近于電源電壓的最大和最小值。

因此，與一般運放相比，軌到軌運放具有以下顯著特點：

輸出范圍更廣：軌到軌運放的輸出電壓范圍接近電源電壓的極限值，通常能夠輸出更接近于電源電壓的最大和最小值。

輸入和輸出能力更好：軌到軌運放的輸入和輸出能力通常較好，能夠提供在輸入和輸出信號上更接近于電源電壓的范圍。

更適合低電壓應用：由于軌到軌運放能夠輸出較低的電壓，因此在低電壓應用中比一般運放更為適用。

需要注意的是，軌到軌運放在實際使用中可能會有一些局限性，如輸入偏置電流和失調等方面的性能可能略遜于一般運放。此外，軌到軌運放的成本可能較高。

更大的增益

軌到軌運放的放大范圍比一般運放更廣。因此，它不需要低gain-voltage的運放，這使它可以提供更大的增益。這在電源被供電的低電壓條件下是尤其重要的，因?yàn)榇藭r運放不能產生很高的增益。

更高的速度和更好的穩定性

軌到軌運放具有更高的速度和更好的穩定性。這意味著它可以更快地響應輸入信號，并且在變化的電源電壓下仍能保持其性能穩定。

更低的失真

由于具有不同的器件結構和工作特性，軌到軌運放可以提供更低的失真水平。這意味著它產生的輸出信號更精確，更準確地反映輸入信號的變化。

更低的噪音

由于軌到軌運放具有更高的增益，更低的失真和更高的質量，因此它產生的噪音也更低。這使其對信號處理領域中的低噪音應用來說是理想的選擇。
