一、NTC熱敏電阻測量IGBT結溫

IGBT結溫是功率電子器件最重要的參數之一，器件在運行中測量此溫度是非常困難的。一個方法是通過使用IGBT模塊內部的NTC(熱敏電阻)近似估計芯片穩定工作狀態的溫度，此方法不適用與測量快速變化的IGBT溫度。

芯片溫度可以通過建立一個熱模型及測量NTC的溫度計算得到，可以通過下式計算溫度T2時的NTC電阻值

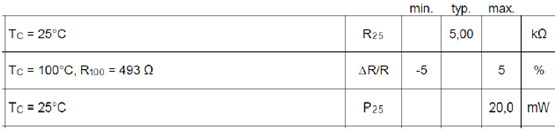

溫度T1=298.15K時的電阻R25的值如下圖

根據實際測量的NTC電阻R2的值，溫度T2的值可由下式計算

電阻的最大相對偏差由定義在100度下的ΔR/R值來表示。為了避免NTC的自加熱，NTC自身的功耗需要被限定。為了限定NTC的自身溫升不超過最大允許值1K，通過NTC的電流可以由下式計算。

為了更精確地計算NTC的電阻及溫度值，需要不同的B值。B值取決于于所考慮的溫度范圍。25度到100度為最常見溫度范圍，因此會使用B25/100的值。在較低的溫度范圍內，可以使用B25/80或B25/50的值，這樣會在較低的溫度范圍內計算的電阻值更精確。

采用NTC的溫度測量方式不適用與短路檢測或短時間內過載檢測，可以用來當長時間的過載條件下運行或者冷卻系統故障時保護模塊。

二、NTC熱敏電阻的接線方法

NTC熱敏電阻的接線方法有兩種常見的方式：并聯接法和串聯接法。

并聯接法并聯接法是將NTC熱敏電阻與其他電阻器件進行并聯連接，組成一個電阻分壓網絡。這種接法主要用于測量溫度或溫度補償電路中，通過測量電壓或電流來間接獲取溫度信息。

其中，Vcc為電源電壓，Rth為NTC熱敏電阻，Vout為用于測量的電壓輸出。當環境溫度發生變化時，NTC熱敏電阻的電阻值也會變化，從而導致輸出電壓的變化。通過對Vout的測量，可以間接反推出環境溫度的變化。

串聯接法串聯接法是將NTC熱敏電阻與其他電阻器件進行串聯連接，組成一個電阻分壓網絡。這種接法主要用于溫度控制電路中，通過調節電源電壓或電流來控制溫度。

其中，Vcc為電源電壓，Rth為NTC熱敏電阻。當環境溫度發生變化時，NTC熱敏電阻的電阻值也會變化，從而影響整個電路的電阻值，進而調節電源電壓或電流來控制溫度。

需要注意的是，無論是并聯接法還是串聯接法，NTC熱敏電阻的接線都要注意電阻值與其他電阻器件的匹配，以確保電路的正常工作。
