0引言

雜散電流的產生源于鋼軌 自身固有的阻抗特性,且無法從材料和工藝解決鋼軌與大地的完全絕緣問題,因此,雜散電流大量泄漏至大地^[1]。本文通過分析國內某地鐵線路高導電率地質和復雜管線區間軌道電阻和雜散電流收集效果,來控制過多的雜散電流對該區域附近交流供電系統的影響。

1 高導電率地質區間對附近交流供電系統的影響

該地鐵線路自開通運營初期起,在某一個區間軌電位值一直偏高,保護裝置頻繁動作,向大地散去的雜散電流泄漏值偏大。與此同時,該區間附近的一座國網220 kv變電站工作人員經觀測發現, 自線路運行以來,主變偏磁一直超標,尤其是在列車開行經過該區段的時候偏高數倍。經分析原因是泄漏的雜散電流通過特殊路徑竄入國網220 kv變電站接地中性點,直流分量超標,導致變電站主變壓器偏磁超標。

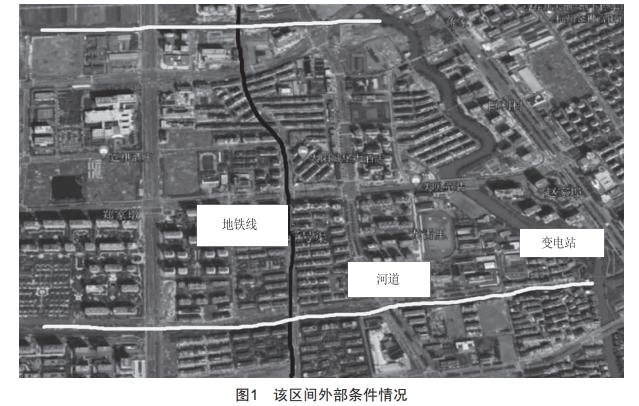

如圖1所示,對該區間周圍地質條件進行調查發現,該區間線路縱向有兩條支干河流包圍,土質富水且松軟,地下有多條燃?xì)夤艿?、給水管道橫穿,區間地鐵隧道設計埋深為地下9 m,而國網變電站位于支干河流交叉位置。

以上調查情況表明,在高導電率地質和復雜管線區間的地鐵雜散電流采用一般的防護措施作用不明顯。為解決此問題,下文主要從區間軌道電阻和雜散電流收集效果來分析如何加強雜散電流控制^[2]。

2 區間鋼軌縱向電阻和過渡電阻的測試分析

過往研究表明,過渡電阻是影響雜散電流泄漏程度的最關鍵因素,是考察軌道絕緣的重要參數。CJJ49—1992《地鐵雜散電流腐蝕防護技術規程》規定:“走行軌與隧道主體結構鋼之間的過渡電阻,新建地鐵不應小于15Ω·km,已運營地鐵不應小于3Ω·km?！币话阏J(rèn)為,在過渡電阻大于15 Ω·km時,雜散電流分布曲線幾乎沒什么變化;在過渡電阻大于3 Ω·km時,雜散電流分布曲線近似于直線,增幅較小;當過渡電阻小于3 Ω·km時,雜散電流分布曲線變化劇烈;當過渡電阻小于0.5 Ω·km后,雜散電流將泄漏嚴重,必須采取有效措施進行處理^[3]。

鋼軌的電阻直接影響鋼軌電位的高低和雜散電流的泄漏程度,而鋼軌縱向電阻測試是過渡電阻測試的基礎^[4],因此首先對該區間鋼軌縱向電阻進行測試。線路軌道為60 kg規格的鋼軌,R_c=29.11×10^-3Ω/km。由于鋼軌無縫焊接工藝等的影響,實際通過焊接連接后的鋼軌縱向直流電阻均大于這一數值,一般在37×10^-3Ω/km左右,由于均回流電纜等因素的影響和條件限制,直接進行軌道電阻測量比較困難,一般是采用伏安法進行測試^[5]。

式中:R_10m為單位長度10 m的軌道A段的縱向電阻,軌道B段類似;I為測試流入的電流;U_on、U_off為軌道A/B段有無電流時的壓降。

采用此方法對該區間橫跨的高導電率地質和復雜管線區段1060 m進行了測試,選擇相鄰的兩條10m無縫鋼軌連續測量,以此測量計算數據平均值近似表示整個區段的鋼軌縱向電阻。

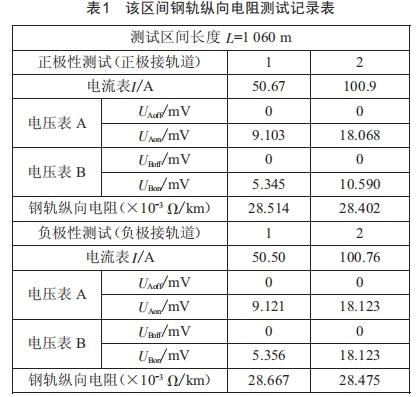

表1顯示,在橫跨高導電率地質區的區間內,相鄰兩條鋼軌正極性測試的縱向電阻為28.514×10^-3Ω/km 和28.402×10^-3Ω/km,負極性測試的結果為28.667×10^-3 Ω/km和28.475 ×10^-3Ω/km,測量得到的鋼軌縱向電阻平均值為28.515 ×10^-3 Ω/km。從測試結果可 以發現,鋼軌縱向平均值略低于標準鋼軌電阻值。

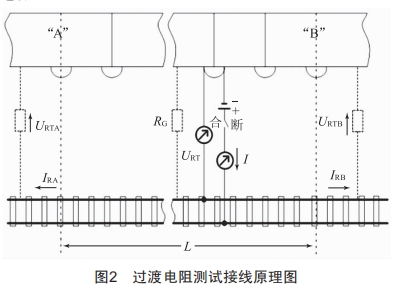

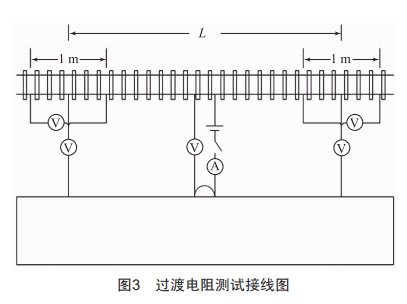

進一步地,根據已測得的區段鋼軌縱向電阻值,采用圖2、圖3所示過渡電阻接線原理和接線方法^[6],測量計算區段過渡電阻。準備直流電源HLY-200C智能回路電阻測試儀1臺;毫伏電壓表3塊,串接在鋼軌和直流電源之間,分別選在測試區段首尾各1 m位置和區段中點位置;電流表1塊,檢測直流電源輸出電流。

測試區間過渡電阻RL計算公式為:

式中:I為測試流入的電流;I_A、I_B分別為流進A和B端的電流;L為測量部分的長度;ΔU_T為進入軌道時軌道 與隧道間的電壓;ΔU_TA、ΔU_TB分別為A端和B端軌道與 隧道間的電壓。

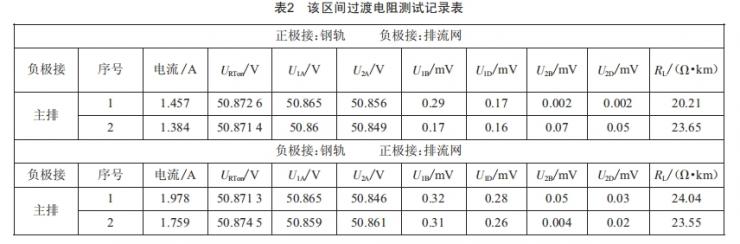

表2所述電流為接觸電阻測試儀上的輸出電流,U_1A和U_2A分別是測量區段首尾兩段1m長位置電壓水平,毫伏表測試的是過渡電壓值。根據試驗數據計算,測試區間的軌道—主排流網的過渡電阻約為22.8625Ω.km。從測試結果可以發現,該區段過渡電阻大于新建線路15 Ω·km的標準。

從上述兩項測試結果來看,該高導電率地質和復雜管線地鐵區間與普通區段的數值相差不大,證明常規的阻值標準無法滿足該區段雜散電流的控制,下一步須采取相應措施提升區段鋼軌過渡電阻水平,加強雜散電流收集水平。

3提升鋼軌過渡電阻和雜散電流收集水平

對于提升鋼軌過渡電阻,在該區段1.06 km范圍內采取了優化采用硅基絕緣納米復合絕緣墊片替換現有普通墊片、軌枕絕緣處理、絕緣墊塊外延尺寸不小于20 mm、設置絕緣套靴、道床下面鋪設耐久性絕緣層或素混凝土、鋼軌底面離道床面不小于30 mm等措施^[7]。

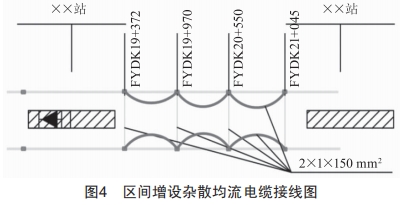

對于雜散電流收集水平的提升,關鍵點在于如何使直流電機產生的經過鋼軌流出的雜散電流更多地通過電阻最小的路徑匯流到兩端車站變電所內排流設備內。一般而言,在車站區間兩端的排流端子與鋼筋結構網相連接,鋼軌的雜散電流在車站端收集?，F(xiàn)將整區段的鋼軌以每300 m疏散通道為分隔,用2×150mm² 的低壓電纜連續串聯連接,以保證絕大部分直流電車通過時產生的雜散電流由鋼軌流通轉變?yōu)橥ㄟ^電纜流通,提升雜散電流的收集水平。具體實施方法如圖4所示。

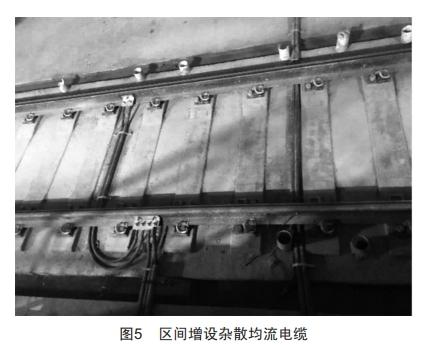

如圖5所示,區間增設雜散均流電纜,實際現場與實施對策保持一致,即在單邊釬焊一塊4孔母線排,另一邊釬焊一塊2孔母線排,兩根2× 150 mm² 的低壓電纜將左右兩軌串接,在4孔母線排連接兩根300mm²的低壓電纜與變電所內軌電位柜相連。

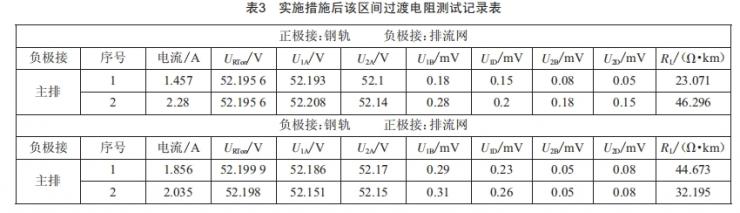

上述鋼軌過渡電阻提升和雜散電流收集措施實施后,再一次對該高導電率地質和復雜管線地鐵區間進行了測試,結果如表3所示。

根據測量試驗數據計算,測試區間的軌道—主排流網的過渡電阻約為36.559 Ω·km,較之前有較大的提升。

經附近國網變電站監測人員監控變壓器偏磁狀態,雜散電流泄漏排查及治理取得了階段性成果,對國網變電所的電流干擾已控制在標準范圍內,取得了國網相關部門認可。

4 高導電率地質和復雜管線位置雜散電流 加強控制建議

1)研發出軌道交通用軌道絕緣技術。地鐵牽引一般以直流方式供電,現有設計中雖然對支撐鋼軌的扣件系統進行了絕緣處理,但對地仍然無法做到完全絕緣,尤其是扣件在臟污、潮濕狀態下絕緣性能將受到影響。當牽引電流流經鋼軌時會在其與大地之間形成電位差,導致部分牽引電流進入大地,進而對軌道周圍的部分金屬構件產生電化學腐蝕。鑒于此,有必要研究提高軌道絕緣性能的技術措施,以增大鋼軌對地電阻^[8]。

2)研究第四軌回流技術在線網的適用性。采用專用回流通路,不利用走行軌回流,可以從根本上解決走行軌回流所產生的雜散電流及其危害,并可以不再限制走行軌電位,采用專用回流軌將不用考慮雜散電流腐蝕影響^[9]。

3)研制雜散電流便攜式檢測系統。研制城市軌道交通雜散電流便攜式檢測系統,通過實時檢測金屬極化電位、鋼軌電位和過渡電阻等指標,從數據關聯的角度實現雜散電流異常狀態的判定和報警,有利于維護地鐵運行及線路周圍建筑的安全。

4)提出城市軌道交通回流系統廣域安全監測系統理念。對線路運營時,全線廣域范圍內軌道泄漏電流、絕緣電阻進行連續在線監測,可為回流系統運營安全狀態判斷提供直接數據支撐,監測供電區間不同監測區段的泄漏電流、電流泄漏比例、過渡電阻、鋼軌電位等回流安全直接相關的參數,能夠反映系統供電安全情況^[10]。

5 結束語

根據對高導電率地質和復雜管線位置地鐵區間 雜散電流對外部交流供電系統的影響測試,結合本文研究,采取提升區段鋼軌過渡電阻水平和加強雜散電流收集水平措施,解決了該區段的問題。根據雜散電流加強控制建議開展下一步研究,可以從地鐵內部解決當前城軌供電系統鋼軌電位與雜散電流控制的難題。

[參考文獻]

[1]張凌雁.城市軌道交通工程雜散電流腐蝕防護研究[J].電工技術,2023(4):176-178.

[2]劉煒,周林杰,唐宇寧,等.直流牽引供電回流系統與雜散電流擴散的聯合仿真模型[J].電工技術學報,2023,38(16):4421-4432.

[3]孟昭亮,董志偉,楊媛,等.基于分布式傳感器的地鐵過渡電阻測量方法 [J].傳感器與微系統 ,2022,41 (2):128—131.

[4]王蘭煒,張宇,張興國,等.地電阻率觀測中地鐵雜散電流特征[J].地震學報,2023,45(2):285-301.

[5]王沛沛.直流牽引供電系統新型鋼軌回流方案及鋼軌絕緣檢測方法 [J].城市軌道交通研究 ,2023,26 (3):72-77.

[6]溫爽.城市軌道交通過渡電阻測量方法研究[D].徐州:中國礦業大學,2022.

[7] 曹曉斌,沈豪,陶鑫.地鐵鋼軌扣件對地過渡電阻等效電路及各部件的影響因素研究 [J].高壓電器,2020,56(8):59-65.

[8]趙宏宇.采用軌道復合絕緣技術的城市軌道交通雜散電流防護研究[J].腐蝕與防護,2023,44(4):94-99.

[9]黃江偉,李守杰,王龍.城市軌道交通專用軌回流供電系統設計及應用 [J].城市軌道交通研究,2022,25 (1):193-196.

[10] 馬柯,肖超波,周楊飛,等.城市地鐵動態雜散電流檢測技術[J].石油和化工設備,2019,22(2):62-65.
