0引言

工藝是利用各種生產工具對原材料或半成品按照設計預期的產品進行加工及處理的方法和過程。工藝直接關系到產品的制造方案設計、生產路線確立、原材料的選擇、生產裝備的配置、產品的檢測、包裝、運輸?shù)榷囗棴h(huán)節,是建立生產制造系統的基礎。

組成機器的零件要能最經濟地制造和裝配,應具有良好的結構工藝性。機器的成本主要取決于材料和制造費用,因此工藝性與經濟性密切相關。通常應考慮采用方便制造、便于裝配和拆卸的結構,零件形狀簡單合理,易于維護和修理,并合理選用毛坯類型。結構設計中,應力求使設計的零部件制造加工方便,材料損耗少,效率高,生產成本低,符合質量要求。在零件的形狀變化不影響其使用性能的條件下,在設計時應采用最容易加工的形狀^[1]。

有限元法是隨著計算機技術的發展而迅速發展起來的一種現代設計方法,是將連續體簡化為有限個單元組成的離散化模型,再對這一模型進行數值求解的一種實用有效方法。其假想地把任意形狀的連續體或結構分割成有限個方位不同但形狀相似的小塊(即單元),各單元之間僅在有限個指定點(即節點)處相互連接,并將承受的各種外載荷按某種規則移植成作用于節點處的等效力,邊界約束也簡化為節點約束,從而轉換為一個由有限個具有一定形狀規則的、僅在節點處相連接、承受外載和約束的單元組合體;然后按分塊近似的思想,用一個簡單的函數近似表示每個單元位移分量的分布規律,并按彈塑性理論建立單元節點力和節點位移之間的關系;再將所有單元的這種特性關系集合起來,得到一組以節點位移為未知量的代數方程組;最后求出原有物體有限個節點處位移的近似值及其他物體參數狀^[2]。

鉚點工藝在基礎生產制造中使用廣泛,主要是通過硬度高的基材與硬度低的基材擠壓,將硬度低的基材擠壓形成規則的形狀,不受溫度、濕度等操作條件限制。

為使得該工藝方式能大范圍推廣及可靠使用,通過選取某款產品結構建立仿真模型,計算倒刺擠壓、頂針產生的凸點與外殼的保持力。進一步通過向基座施加垂直壓力,將基座出現松脫情況下的最大保持力通過仿真模型計算出來。通過該方式的驗證與總結,固化鉚點工藝過程產生的力的效果,保證產品的工藝過程,完善工藝參數及工藝工程數字化的過程。

1仿真與數據分析

為使得驗證充分及結構設計參數有據可尋,需通過建立數字模型模擬零件結構,按照實際零件結構組裝效果反推零件尺寸的合理性;通過驗證裝配過程的力學狀態,分析與討論工藝參數的合理性。

仿真模型的建立,需從零件材料的屬性、零件的結構及其尺寸、零件裝配工藝工程及其動作多個過程進行分析。首先需篩選出與產品使用環境匹配的零件基材,再使用三維制圖軟件建立零件的三維模型,后將三維模型導入仿真軟件進行動態仿真,通過動態分析與力學的參數驗算,來確定最終工藝參數的可靠性。

1.1 材料屬性

零件選取以下兩款材料作為本次驗證的主要材料:

1)外殼:鋁及鋁合金軋制板材。材料牌號6061, GB/T 3190—2008,狀態T6,密度2 700 kg/m³,楊氏模量69 Gpa,屈服強度275 MPa,抗拉強度320 MPa,斷裂伸長率12%,線膨脹系數23.2×10^-6/℃ ^[3];

2)基座:PEEK。材料牌號450GL03,LGJX—2008-17,密度 1510kg/m³ ,楊氏模量 12GPa,屈服強度

165 MPa,抗拉強度190 MPa,斷裂伸長率2.5%,線膨脹系數18×10^-6/℃ ^[4]。

1.2 建立三維模型

外殼尺寸:壁厚0.7mm,內槽長9.2mm,寬7.2mm,零件總厚度5 mm,孔直徑φ0.8 mm,孔深0.5mm,孔底厚度0.2 mm。

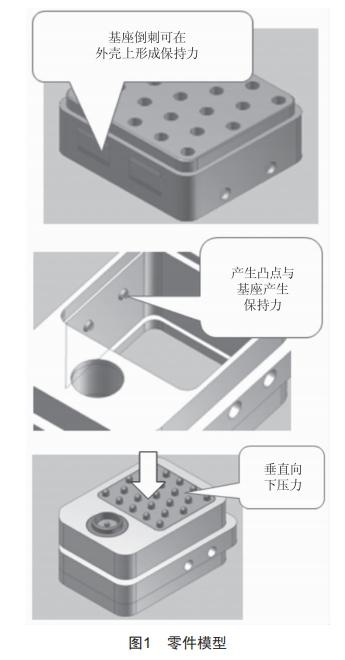

基座尺寸:外邊長9.2mm,寬7.2mm,倒刺長3.2 mm,寬1.5 mm,厚度0.08 mm;零件總厚度2.5 mm,基座側壁孔直徑φ0.5 mm,孔深0.12 mm,如圖1所示。

1.3模型仿真與分析

將上述零件轉換為三維模型導入仿真軟件,零件的過盈保持力主要來源于兩個方面:一是基座倒刺與外殼之間形成擠壓致使兩種基材之間產生摩擦力;二是通過工裝在外殼孔內擠壓變形形成凸點,凸點進入到基座孔內,外殼凸點與基座孔形成咬合接觸。向基座施加垂直壓力,此時基座如需產生位移,不僅需克服摩擦力,還需克服外殼凸點從基座孔內脫出的基座變形力。能使基座產生位移的力即為兩種結構保持產品穩定的保持力^[2]。

由于兩種結構存在差異,并考慮工藝裝配的流程順序,將仿真過程拆分為零件擠壓過盈力學仿真、外殼凸點產生保持力的力學仿真兩方面進行論證。

當前材料屬性設置為外殼壁厚0.7 mm,基座孔底厚度0.2 mm,材料按鋁及鋁合金軋制板材選取;材料牌號6061,狀態T6。基座材料:PEEK,牌號450GL03,材料標準使用LGJX—2008-17。

1.3.1倒刺模型仿真與分析

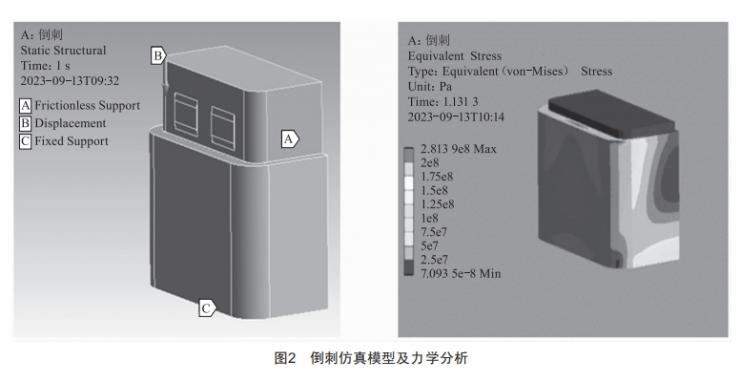

為提高仿真精度和計算速度,選取模型1/4進行仿真,并對選取模型進行簡化,去除對力學無影響的通孔和倒角,大幅減少網格數量,提高網格質量,進而提升仿真精度和計算速度。為保證仿真精度,外殼應有兩層及以上網格,并對變形較大的倒刺區域進行網格加密,進一步提升仿真的精度,同時提高計算收斂性。仿真模型設置如圖2所示,固定外殼底面,加載兩個載荷步。

第1步:對基座施加位移載荷,基座克服外殼之間過盈,基座完整組裝到外殼框內;

第2步:在基座上施加位移載荷,基座克服與外殼之間摩擦力,使基座產生位移。

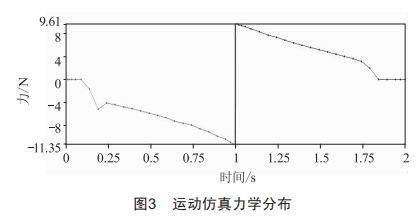

通過圖3可知,基座克服基材尺寸過盈產生的裝配力約為11.4 N,拔出力最大值約為9.6 N。由于仿真選取的是1/4模型,因此倒刺總保持力估算約為F₁=9.6×4=38.4 N。

1.3.2 凸點模型仿真與分析

為提高仿真精度和計算速度,對模型進行簡化,去除對力學無影響的通孔、倒角及工裝,將基座與外殼之間形成的過盈尺寸更改為間隙,單獨計算凸點形成的基座保持力。

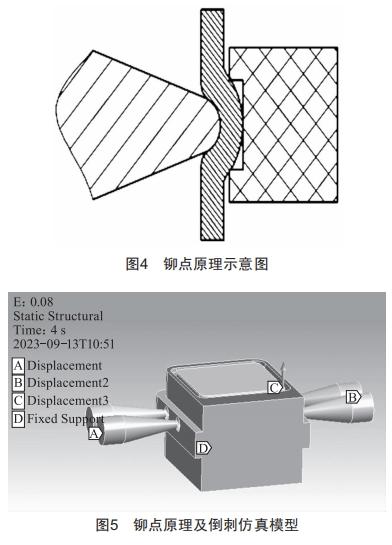

凸點使用錐形結構,端點結構使用0.5 mm直徑圓臺與外殼孔底接觸,如圖4所示。錐度打點頂針材料為硬度更高的鎢鋼(硬度:HRA82.0~93.6),相比于鋁合金材質(硬度:HB90~95)的硬度,可認為頂針在此打點過程中產生的變形因素可以排除。

仿真條件設置如圖5所示,固定外殼底面,加載四個載荷步。

第1步:對頂針施加位移載荷,使頂針與圓孔接觸;

第2步:對頂針設定行程進行擠壓,使外殼內部產生凸點;

第3步:撤回頂針工具;

第4步:對基座施加垂直方向位移,計算基座在克服凸點產生位移的最大保持力。

從鉚點頂針與外殼接觸開始算起,設置0~0.16mm 擠壓行程,即頂針在外殼上擠壓使外殼鉚點形成凸點。分別記錄不同行程下凸點高度及可產生的保持力大小,通過對應關系建立凸點高度與其提供的保持力范圍分布曲線。

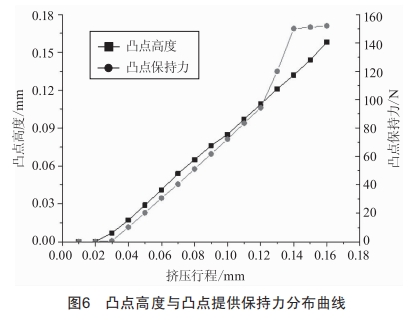

由圖6可知,凸點高度與擠壓行程在0~0.16 mm 區間呈線性分布,保持力在0.12 mm后出現突增,在擠壓行程0.14 mm后上升出現遲緩。根據上述結果分析,由擠壓行程達到0.14 mm后保持力出現極限且增長的狀態判斷,在0.14 mm后外殼凸點頂端壁出現破裂,導致凸點繼續增高但保持力無法繼續增加。

當前結果顯示擠壓行程設置在0.10~0.14 mm區間最為合適。

2 工裝設計與驗證

2.1 工裝設計

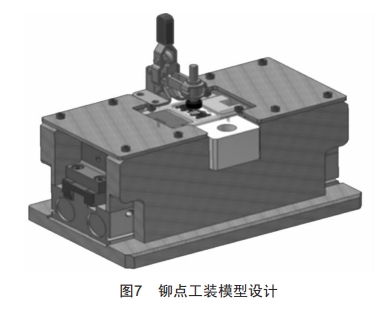

工裝設計主要通過SMC型手指氣缸來實現,將產品通過外框定位,蓋板上使用快速軸夾實現快速加持與固定;將4個銷釘通過滑塊固定,手指氣缸帶動滑塊實現往復;當氣缸收縮,帶動銷釘對零件外殼4點同時鉚壓打點。通過限定SMC型手指氣缸的行程控制凸點的大小與高度。工裝設計模型如圖7所示。

2.2零件鉚點與保持力的測量分析

2.2.1零件鉚點與保持力的測量

GJB 9001中明確提出了產品實現策劃必須考慮和滿足的要求,該單獨連接器需考慮環境適應性、可靠性,即該產品在25~260℃回流焊接高溫環境下的穩定性與可靠性。

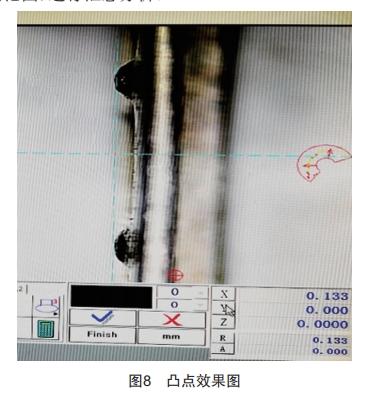

加工與組裝調試上述工裝,通過設置不同區間擠壓行程(0.02~0.16 mm)的距離,測量凸點產生的高度,并通過零件組裝產品進行打點,如圖8所示。將鉚完凸點的產品經過回流焊模擬產品裝配及使用環境,待冷卻后測試不同行程擠壓下所呈現的保持力的范圍,進行匯總分析。

2.2.2仿真與實際驗證對比分析

將上述倒刺與基座的保持力匯總,計算出整體基座與外殼之間的保持力,同時對測試值進行匯總分析。

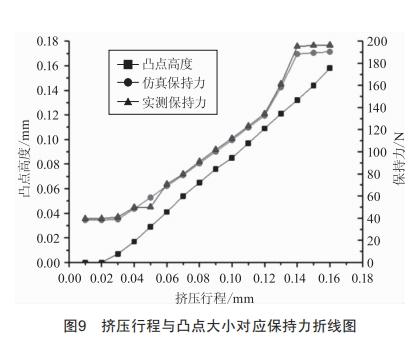

由圖9可知,為使鉚點以及倒刺可提供的最小保持力達到120 N以上,且在保證不損傷零件的狀態下,鉚點高度尺寸應控制在0.11~0.14 mm。所以,鉚點頂針行程范圍設置為0.11~0.14 mm。

3 結束語

當產品需要回流焊或遇到極限環境時,溫度變化區間過大或瞬間的溫度沖擊會導致基座塑性變形,最終導致過盈點失效。為進一步降低風險,通過鉚點方式增加凸點結構,在原來結構的基礎上增加二次保障,可以提高結構的穩定性。

產品結構常隨安裝條件及使用環境發生變化,且會因使用材料屬性的不同而有各種結構的出現。鉚點工藝過程保持力仿真與驗證分析,提供了可以加強產品穩定性的結構設計方式,使得產品在結構上更加可靠。

[參考文獻]

[1]潘承怡,向敬忠.機械結構設計技巧與禁忌[M].北京:化學工業出版社,2013.

[2]王賢民,霍仕武.機械設計[M].北京:北京大學出版社, 2012.

[3]鋁及鋁合金擠壓棒材:GB/T 3191—2019[S].

[4] PEEK系列工程塑料擠出型材:Q/320412JH004—2019[S].
