一、三極管放大電路原理+計算公式解讀

三極管在放大狀態下才有放大作用。但是，不是所有的信號的電壓都是高到可以讓三極管進入放大狀態的。那么，怎么讓三極管處在放大狀態呢?要給基極提供一個恒定的電壓。如果三極管是硅管，那么這個電壓要在0.7V以上，鍺管的話，電壓要在0.3V以上。

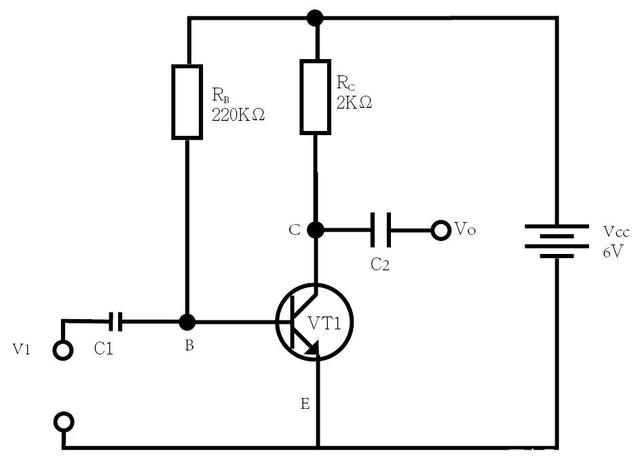

我們來看這個電路圖。RB的作用就是用來給VT1提供一個可以始終處于放大狀態的電壓，其大小決定了放大器的靜態工作點。

RC的作用是將集電極的電流變化轉換成我們需要的電壓變化，即輸出電壓信號。

電容C1的作用是將需要放大的電壓信號耦合到放大器的輸入端。好吧，“耦合”這個詞有點難理解，其實就是傳遞的意思。因為信號源直接輸入，會破壞放大器的工作狀態，從而使放大器的性能變差，甚至不能工作。電容的通交流，阻直流的特點，可以將放大器和信號源之間的直流工作狀態相互隔離，同時能夠?qū)⒆兓男盘杺鬟f到VT1。

C2的作用和C1差不多，只是它是把放大后的信號傳遞到下一級放大器或者負載。

好了，每個元件的作用我們說過了，那么回過頭來我們稍微詳細說一下對放大電路非常重要的“靜態工作點”。

前面我們說如何讓三極管始終處于放大狀態的時候，提到了“靜態工作點”這個詞，但是并沒有細說。

在沒有信號輸入時，放大器的狀態稱為靜態。這時的集電極電流Ic稱為靜態工作電流或工作點電流，用ICQ來表示。三極管各個電極的電壓稱為靜態工作點壓，最重要的是三極管C、E之間的電壓VCE值。

對于具體的電路，靜態工作電流和工作電壓是可以估算的。就拿上面的電路圖來說吧。

RB電阻兩端的電壓為VRB=VCC-0.7=6-0.7=5.3V。那么基極的靜態電流就是

集電極的靜態電流是

電阻RC上的電壓

集電極電壓

其實靜態工作點是很重要的，它影響著放大器的放大能力和放大后的信號失真，這兩項是放大器品質好壞的關鍵參數。

二、三極管放大電路中串聯電容的作用是什么

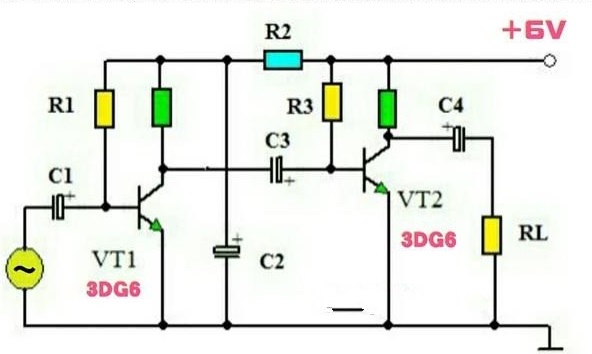

上圖為一個簡單的阻容耦合放大電路。電容C1為輸入耦合電容，其作用是防止前級信號源電路對三極管VT1的靜態工作點產生影響。假設前級信號源為動圈式話筒，若不加耦合電容C1，而將動圈式話筒輸出的信號直接送至VT1的基極，此時VT1的發射結可能會被短接，也就不能放大信號了。

電容C3為級間耦合電容，其作用是將三極管VT1、VT2前后級的直流偏置電路隔離，以防止前后級靜態工作點相互影響。

電容C4為輸出耦合電容，其作用是防止負載電阻RL對VT2的靜態工作點產生影響。
