以下內容中，小編將對過零檢測方法以及過零檢測電路的相關內容進行著重介紹和闡述，希望本文能幫您增進對過零檢測的了解，和小編一起來看看吧。

一、如何做過零檢測

需要說明的是，這里的過零檢測指的是在交流回路的中的過零檢測，對于我們最常接觸的交流電就是我們使用的 220V 的市電了。

首先我們要明白，我們做過零檢測，最直觀的是檢測什么？ 實際上就是電壓。 電壓變成 0 的時候，就是 零點。

如何檢測，我這里直接先告訴大家，從結果來看，最常見的過零檢測電路 末端輸出 有如下兩種方式：

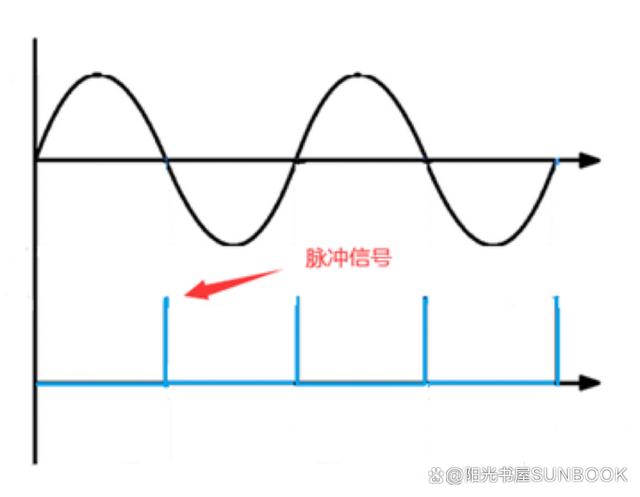

第一種，過零點時候電路末端會輸出脈沖，如下圖：

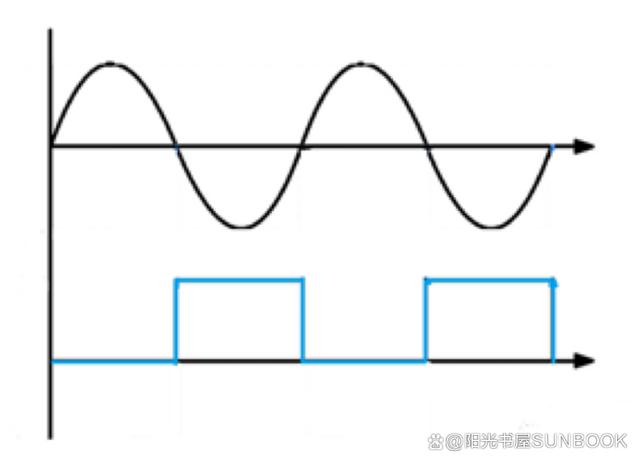

第二種，過零點的時候，電路末端電平會發生變化，如下圖：

當然 ，直接ADC 采樣也是一種方式，但是相對前面這兩種用得不多。

二、過零檢測電路

1、帶脈沖輸出的過零檢測電路

只要正弦波通過零參考電壓，兩個輸出信號就會從數字高電平變?yōu)榈碗娖交驈牡碗娖阶優楦唠娖?。但在那之后，?shù)字要么保持?jǐn)?shù)字高，要么保持?jǐn)?shù)字低。

現在，當正弦波從正周期變?yōu)樨?fù)周期或負周期變?yōu)檎芷跁r(shí)，如果你只想在短時間內獲得脈沖，該怎么辦？該電路僅在周期轉換時提供輸出脈沖。

全橋電路將負半周期轉換為正半周期。

晶體管和電阻網絡用作上升沿檢測器。它將運算放大器的輸出變?yōu)槊}動輸出。

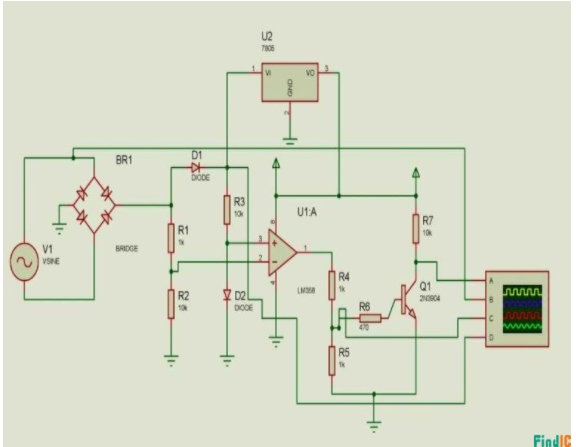

帶脈沖輸出的過零檢測電路

前面的例子和這個例子之間的唯一區別是邊緣檢測電路。我們使用 LM358 運算放大器作為比較器。當我們想在任何微控制器上使用過零檢測器時，類似正方形的輸出對我們沒有好處。該脈沖輸出顯示從正周期到負周期的正弦波變化，反之亦然。

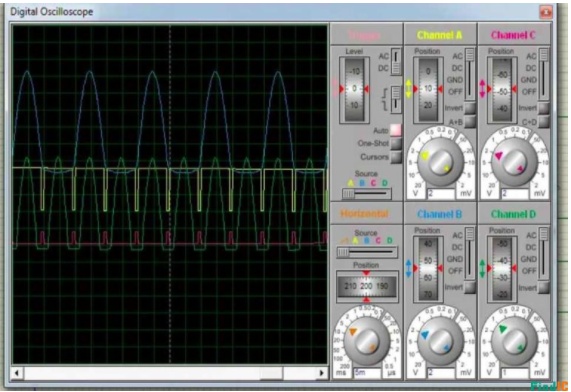

帶脈沖輸出的過零檢測電路

2、使用光耦合器進行過零檢測

該電路在正弦波的每個零電壓參考上提供脈沖輸出， 4N25 光耦合器在兩個正周期期間保持開啟，因?yàn)槿珮螂娐穼⒇?fù)周期轉換為正周期。

當光耦合器打開時，輸出將為零，因?yàn)檩敵鰧⑹菂⒖嫉亍?

在正弦波過零時，光耦合器關閉，輸出端出現 Vcc 幅度的脈沖。

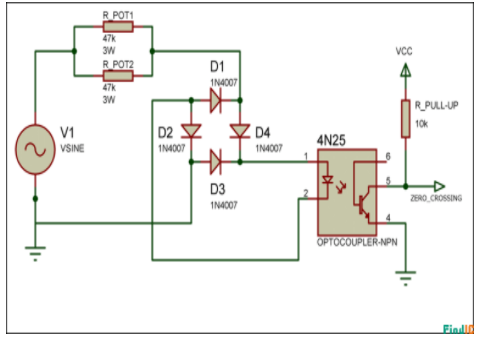

使用光耦合器進行過零檢測
