ADC（Analog-to-Digital Converter），即模數轉換器，是一種將連續的模擬信號轉換為數字信號的設備，它可以將模擬信號輸入轉換為數字信號輸出。

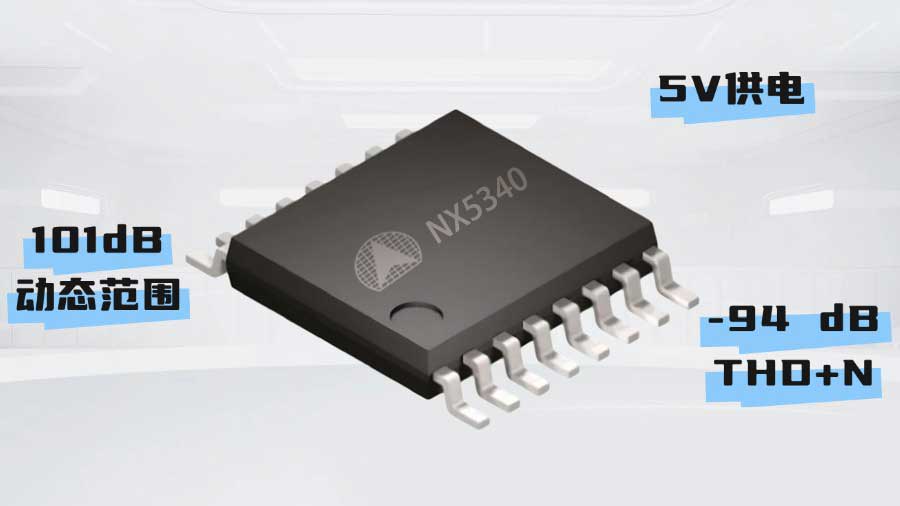

NX5340是納祥科技一款典型的24位模數轉換（24bit ADC）芯片，兼容性好，芯片可以在外持轉數字轉發射光纖和銅軸芯片CS8406就能實現數字發射機功能；可以外掛CS8416+4344作數字信號和模擬信號雙路輸入功能，性能上可媲美替代CS5340。

㈠ NX5340主要特性

NX5340主要特性如下所示——

● 支持多位 Delta-Sigma 結構

● 支持24位數字轉換輸出

● 支持所有音頻采樣率，包括 192 千赫

● 輸出幅度：101分貝動態范圍，5V供電

● 輸出信噪比(THD+N): -94 分貝

● 輸出功率(W)：90mW

● 支持高通濾波器，以消除直流偏移

● 支持模擬/數字核心供電范圍：3.3V ~ 5V

● 支持1.8V ~ 5V的邏輯電平

● 低延遲數字濾波器

● 支持從模式下自動模式選擇

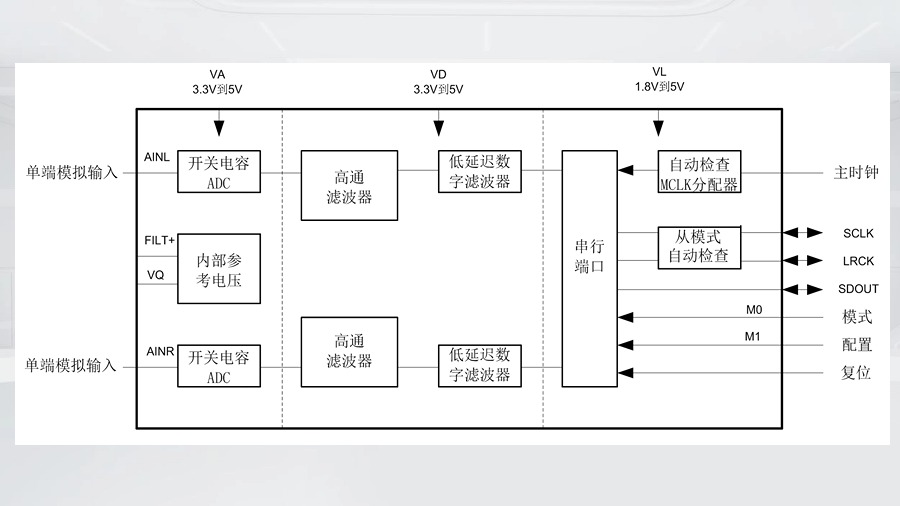

▲NX5340功能框圖

㈡ NX5340優勢展示

NX5340 是一個完整的模擬到數字的轉換器，動態范圍101db，信噪比 -94db，可用于數字音頻系統。其產品優勢主要有以下幾點——

01 自動檢測

NX5340 使用一個5階，多位Δ-Σ調制器的數字濾波和抽取，從而無需外部抗混疊濾波器，自動檢測信號頻率和主時鐘頻率。

02 支持大部分音頻數據格式

NX5340是完整的采樣、模數音頻信號轉換、抗混疊濾波的芯片，在串行格式下以每聲道最高200kHz，采樣率可達24位寬，并支持大部分的音頻數據格式。

03 低失真低噪音

NX5340支持 I2S 和左對齊串行音頻格式，適用于寬動態范圍、低失真和低噪音的音頻系統，可以工作在3.3V 和5V 下，支持1.8~5V 的邏輯電平。

04 高密度封裝

NX5340的封裝形式是TSSOP-16，體積小、高密度、可靠性高，使得在有限的空間內實現更多的功能和性能成為可能，如音響、數字音頻播放器等。

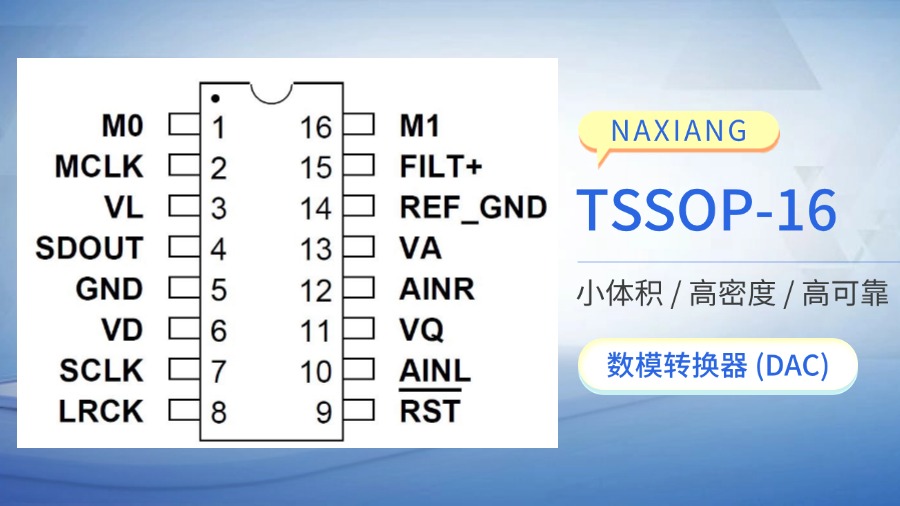

▲NX5340管腳配置

㈢ NX5340應用領域

作為一款模擬轉數字信號轉換器，NX5340以其可忽略的失真和低噪音的特征，適用于各類數字音頻系統，如——HIFI音響/數字音頻播放器、卡拉OK播放器、DVD刻錄機、數字調音臺、汽車音響等等。

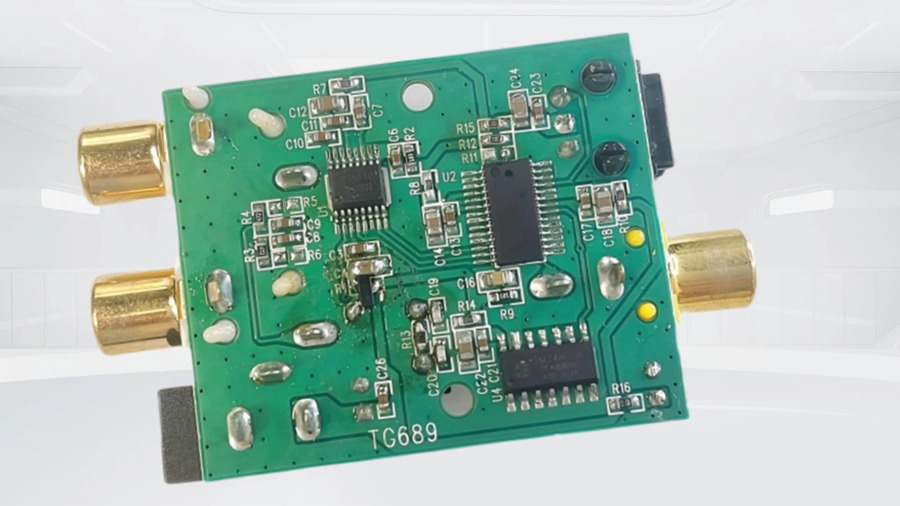

▲NX5340半成品示意圖

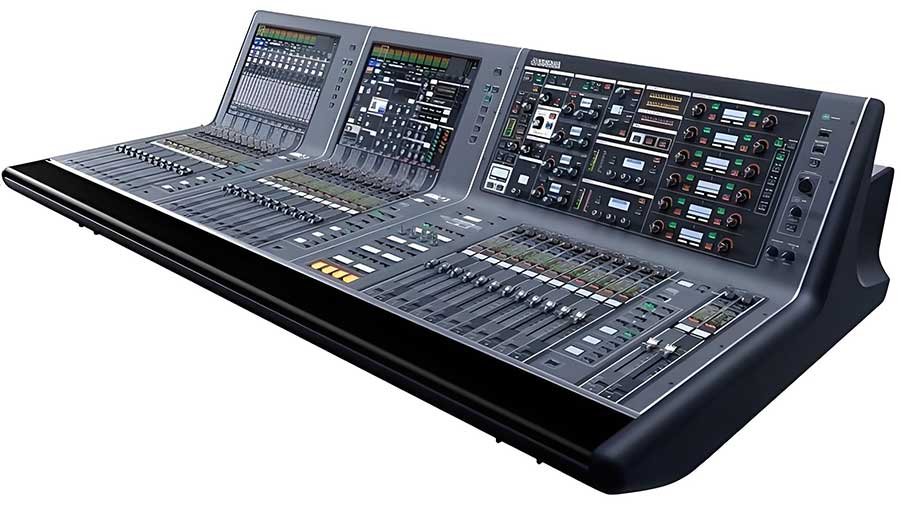

▲NX5340成品示例圖


NX5340 是一款性能卓越的數字音頻處理器，專為各種音頻應用場合而設計，成為各種音頻應用場合的理想選擇，助力工程師實現各種音頻需求。
