事件相機是感知“事件”發生變化并輸出“事件”信息，有別于傳統相機輸出的圖像信息。而所謂的“事件”指的就是每個像素的亮度變化，輸出的也就是像素亮度變化情況。事件相機的關鍵器件就是基于事件的視覺傳感器，簡稱EVS（Event-based Vision Sensor）。

雖然EVS看上去是很新穎的技術，但是離我們的生活其實越來越近，在不論是消費或工業領域都會有越來越多相關的落地應用。

Prophesee是第一家商業化EVS技術的公司，在近日召開的2023上海機器視覺展上也展出了諸多EVS的demo。我們也有幸在現場采訪到了Prophesee副總裁兼大中華區總經理?xiàng)钛╋w先生，他針對EVS技術特點和相關應用方向進行了深入的分享。

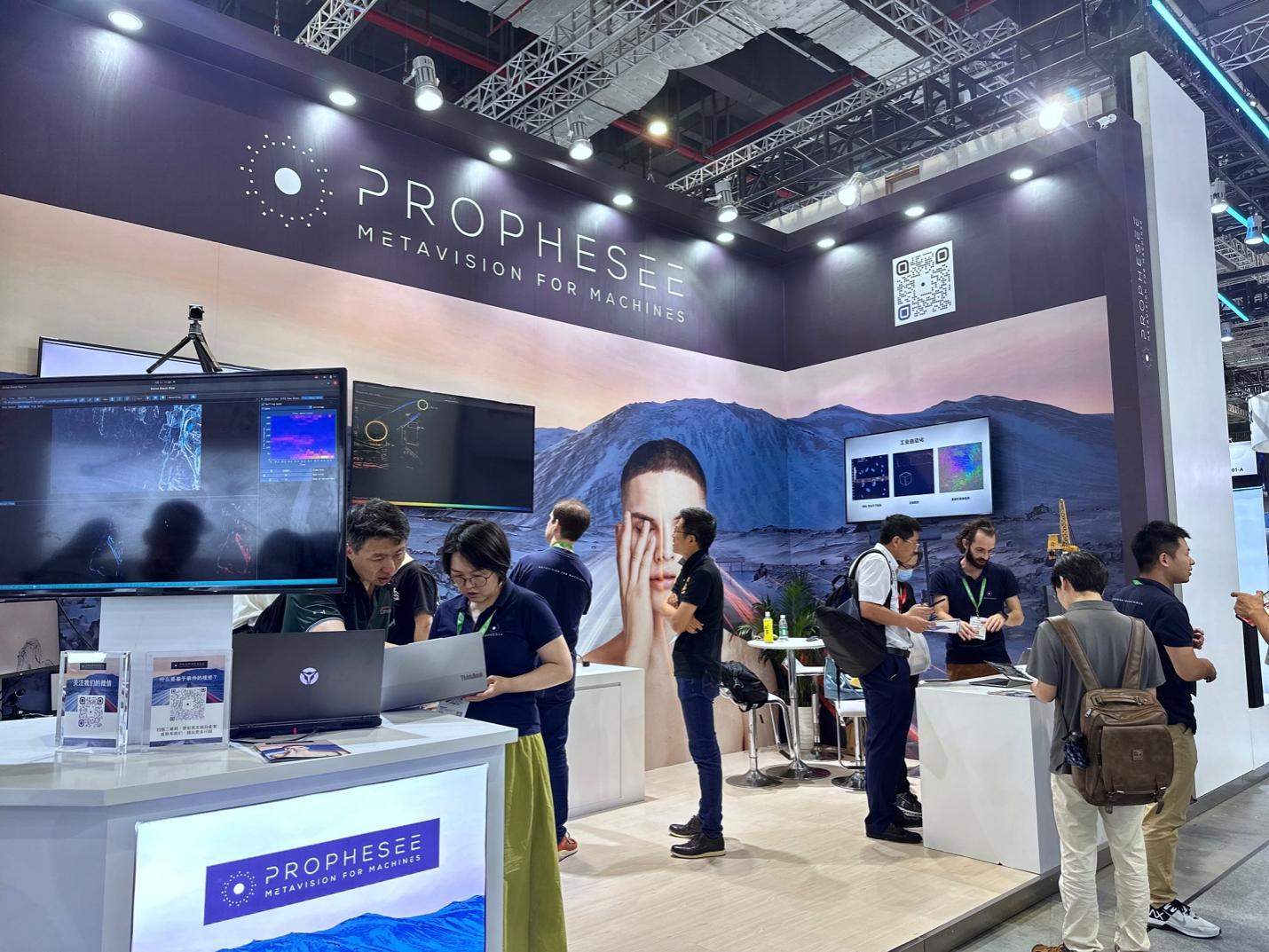

Prophesee 2023上海機器視覺展展位（圖片來源：Prophesee）

EVS為AI運算提供高效低時延動態數據

據楊雪飛介紹，EVS技術原理來自仿生學，和傳統幀率相機的工作原理截然不同。人眼的視網膜中有兩種視覺感知細胞。一種叫視錐細胞，另一種叫視桿細胞。視錐細胞可以提供給人腦豐富的色彩感知；視桿細胞其實它只捕捉一個光線的變化，然后形成一個動態的框架。人眼看到的信息，是在視錐細胞感知色彩的基礎上，加上大量的來自視桿細胞的動態框架信息，在人腦中進行變化和補償，才產生了我們意識當中所看到的視覺信息。通過這種方法可以節省大量的功耗，不需要每個細節的視覺信息都傳輸?shù)酱竽X皮層，只需要把變化量傳輸?shù)酱竽X皮層以后，在大腦皮層進行修補，因此人腦才能實現這樣一個高效的視覺系統。

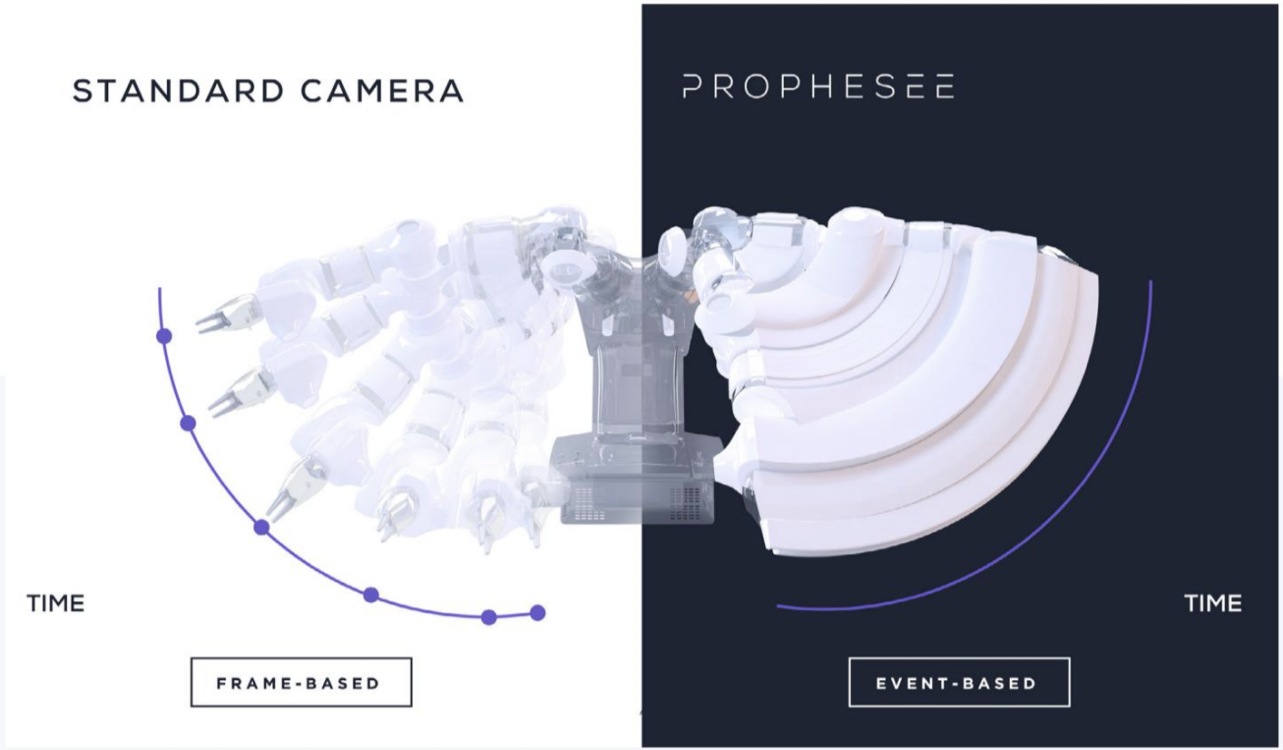

基于幀的相機（左）與Prophesee事件相機（右）（圖片來源：Prophesee）

而傳統CMOS傳感器的原理就好比是視錐細胞，提供豐富的色彩信息；而EVS就好比是視桿細胞，輸出的信號沒有顏色，而是捕捉光的變化中物體的邊緣信息，輸出這一動態變化的框架信息。

基于工作原理的不同，EVS有著一些獨特的優勢。

首先，EVS能夠?yàn)锳I類運算提供更高效、豐富且低時延的動態數據信息。EVS輸出的只是邊緣數據，例如整幅畫面是100萬像素，有可能變化的邊緣信息只是其中的1%甚至千分之一，但EVS能夠?qū)⑦@一時間點內所有的動態變化的框架信息輸出，所以EVS的數據非常高效。

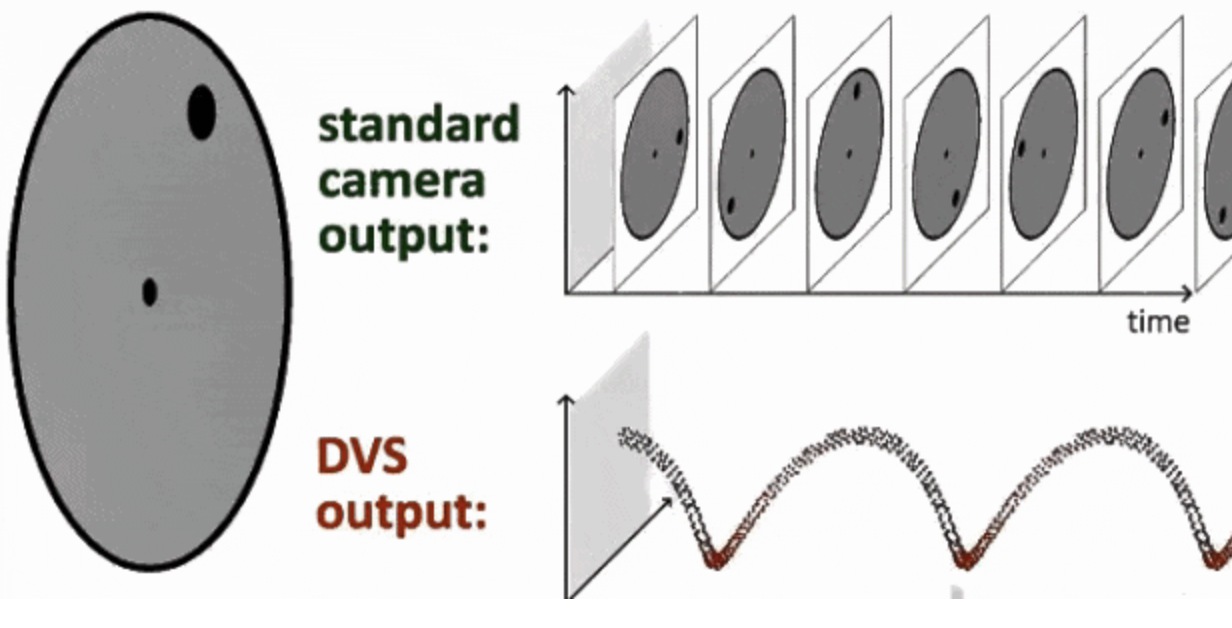

傳統相機輸出的是同步信號，而EVS輸出的是異步信號。傳統相機都是以幀為單位的，例如通常一秒鐘有24幀、30幀向外傳輸圖像。而EVS產生的影像是沒有幀率的，只根據光線變化對外輸出信號，沒有變化就沒有信號輸出。

“在時間域上EVS輸出信號是完全連續的，考慮到半導體實現的過程當中會帶來延時，所以目前我們事件和事件當中的最小間隔是以微秒為單位?！睏钛╋w分享到，“換句話說，EVS可以在同一個地方輸出上萬次/秒的信息，類比傳統相機相當于提供了上萬幀/秒的動態影像，所以速度會非?？?，數據也非常高效，這樣就能夠把AI所需要的數據采集、豐富起來。”

第二，EVS能夠提供高動態范圍。傳統相機拍照時都需要一定的曝光時間，而對于明暗差別大的場景，就容易出現高亮度區域過曝、低亮度區域看不見的情況。而EVS是獨立觀察每個像素上的光線的變化量，不做長時間的累積，因此沒有曝光時間，在暗的地方它用暗的判斷方式快速的提供信號，亮的地方就用亮的方式快速提供信號。

“Prophesee Metavision傳感器的動態范圍可以往120dB、140dB以上無限向上延伸，在歐洲某些天文觀測領域會采用EVS來進行恒星拍攝?！睏钛╋w介紹到。

結合EVS的上述特點，EVS能夠在很多傳統的應用上，帶來突破性體驗。例如在手機相機應用上，疊加EVS的信息，融合EVS和CMOS的數據實現更好的暗光、防抖效果。在老人看護應用上，替代傳統的相機和雷達方案，在保證隱私情況下實現對老人看護實時監控。在汽車自動駕駛應用中，通過高效數據實現AI算力高效處理。而在工業領域，EVS能夠替代傳統機器視覺中的相機，實現更高效可靠的應用。這也是此次機器視覺展上，Prophesee展出的demo的重點，我們也將重點介紹在此領域的EVS應用。

機器視覺應用，EVS更適合

“其實視覺信號一直有一個發展的趨勢——即從imaging（圖像）向sensing（感知）的方向轉變。 Imaging顧名思義要有圖像，讓人們能夠看清楚它是什么樣子的，但是sensing不需要把每個細節看得很清楚，只要感知到動態的變化，這恰恰是EVS能夠提供的?！睏钛╋w分享到。

從未來發展趨勢來看，機器對于視覺的判斷一定是越來越快的，但算力和帶寬的提升是一方面，從傳感器上實現高效數據采集則能夠幫助這個那個系統實現極大的加速。傳統相機是為人眼的觀感構建的圖像信息，而EVS則是更適合機器來“觀看”的動態信息。對于機器視覺而言，對于視覺信息的理解和人眼的理解是不同的，從機器的角度獲得更多動態影像而非靜態影像信息才能夠幫助其在有限帶寬、有限算力的情況下實現快速捕捉。

在此次機器視覺展上，Prophesee展出了一款塔吊的demo，借助EVS實現了高效、可靠同時低功耗的被吊物體3維實時監測。

在此demo中，塔吊的駕駛艙下方安裝了一顆EVS相機，而在需要被塔吊吊起的集裝箱上選取6個點安裝了6顆LED。每一顆LED都采用了不同閃爍方式，EVS相機可以基于此來判斷不同的燈的移動變化，從而提供整個集裝箱的三維建模信息。例如在有風吹過時，整個集裝箱的小幅擺動的位置數據都能夠?qū)崟r(shí)在捕捉到。在一些惡劣環境中，操作員可以遠程實現塔吊的操作，從而無需在塔吊的駕駛室中進行操作。

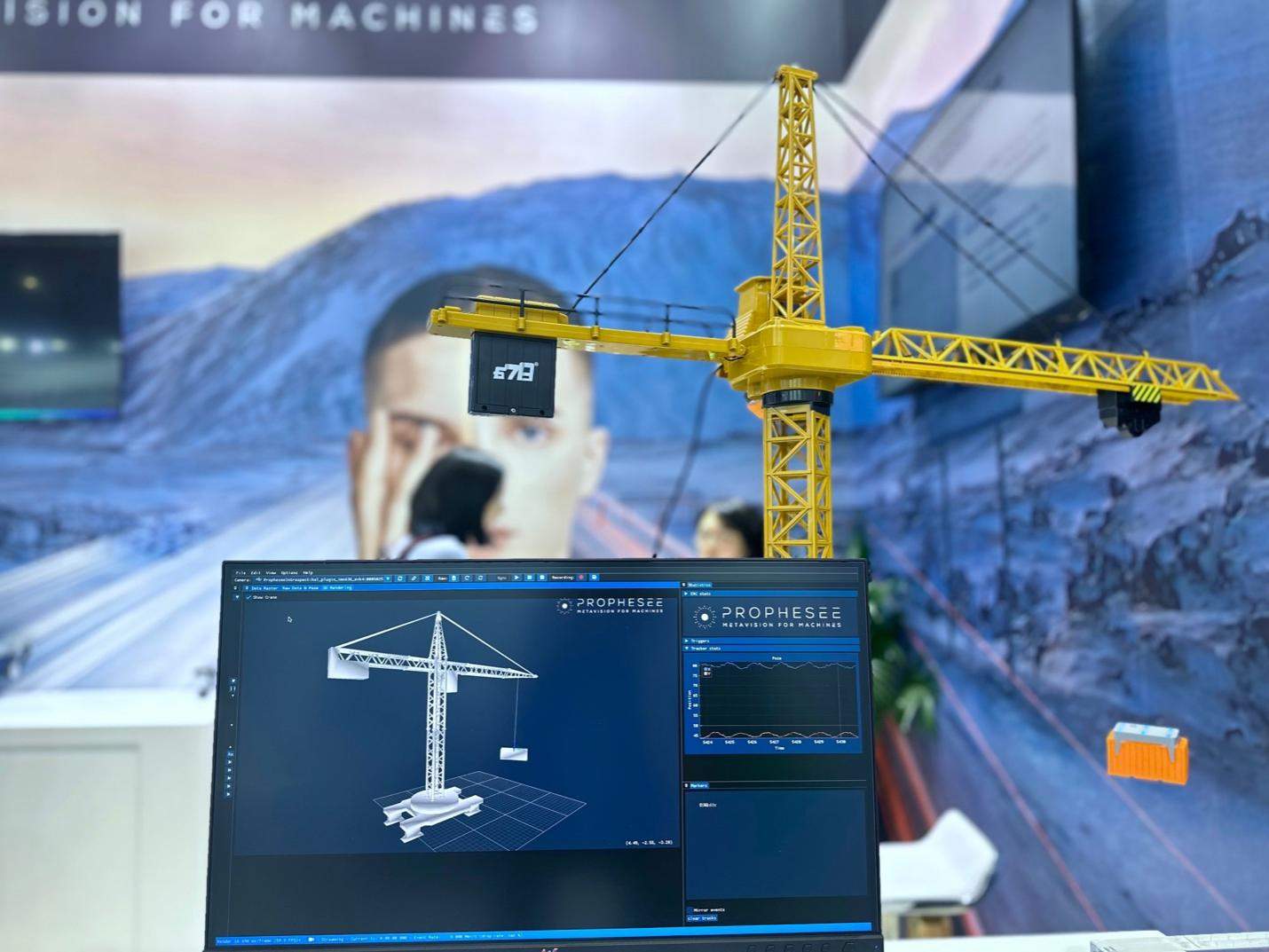

Prophesee展出了一款塔吊的demo（圖片來源：Prophesee）

在此應用案例中，EVS只需要捕捉幾個燈的光線閃爍的移動信息即可，因此整體的數據量極小，對于系統整體的功耗要求也就更低。此外，因?yàn)榱鶄€(gè)燈的位置已經提前相互確定，所以即使其中一個或兩個燈被遮擋住了，通過其他的燈的連續位置變化，也能夠獲得整個集裝箱的位置變化。

對于塔吊場景的遠程控制，關鍵的一點在于要能夠?qū)崿F(xiàn)幾乎零延時觀察和操作。EVS的優勢在于延時低、數據量小、采集速度快，后端的算力延遲也小，因此應用在塔吊遠程實時監控上是一個非常好的方案，塔吊安全系數也得以提高。

在工業領域，通過振動檢測、狀態監測來實現預測性維護，能夠幫助客戶提前發現可能出現的故障問題，免除產線意外停工造成的巨額損失。而目前常見的方案大多采用振動傳感器，通過貼裝的方式來進行振動數據捕捉。EVS為這種工業預測性維護應用也提供了一種新穎的方案。

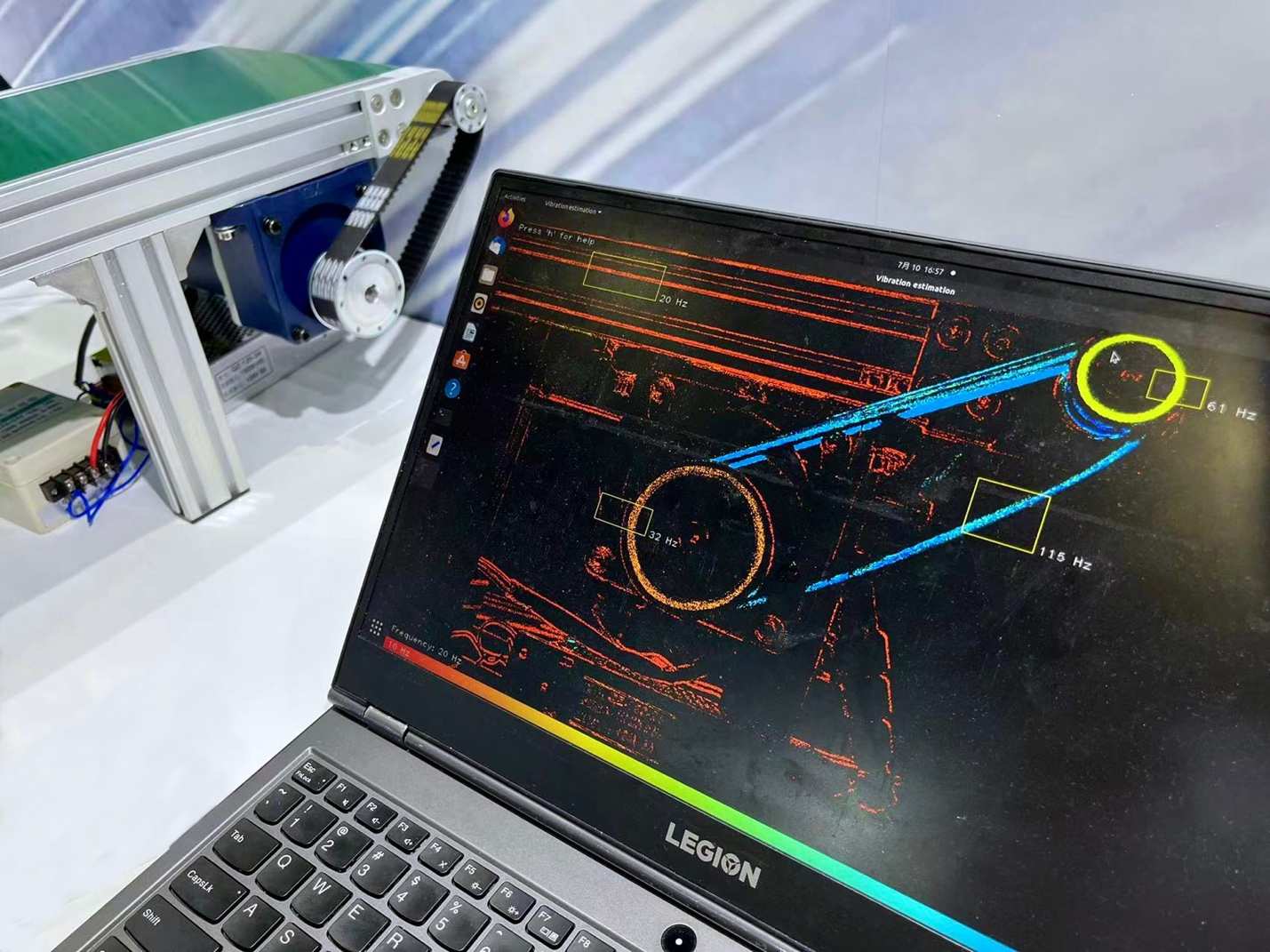

傳送帶demo（圖片來源：Prophesee）

在現場的demo演示中，通過Prophesee的一個EVS相機，可以實現對輸料帶的振動頻率的實時監控。首先最明顯的優勢在于，采用EVS相機可以在不接觸被測工業設備的情況下進行安裝部署，從而無需被測工業設備停機，而且安裝位置相對靈活的多。第二點好處在于，EVS拍出的是時間上連續的影像動態框架信息，因此可以直接判斷出傳送帶的頻率，具有更高的準確率和精度。第三點優勢在于，一個相機就可以實時判斷出多個不同部位的不同振動頻率。因?yàn)槭遣蹲降恼麄€(gè)畫面中的框架信息變化，所以一個工業設備或一個輸料帶上的多個位置的不同頻率，都可以記錄下來通過后端算法進行處理，獲得更豐富的設備狀態監測。

據楊雪飛介紹，這種采用EVS相機進行振動監測的應用，目前在歐洲已經有了落地的工業級項目。

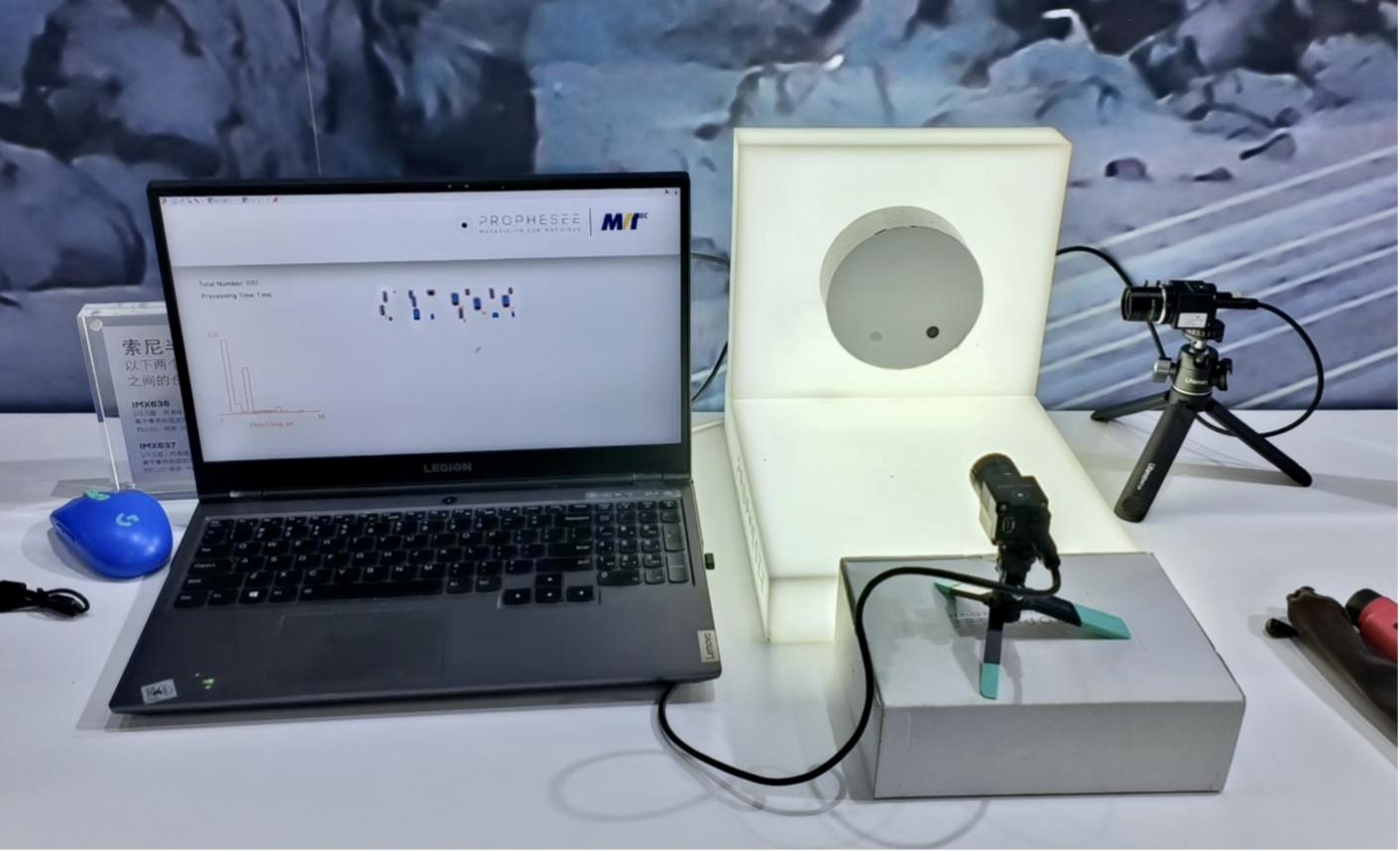

在此次展會現場，Prophesee還展出了一個采用EVS相機進行計數的demo。在此演示中，展示了一個高速旋轉的圓盤，圓盤上會有需要計數的圓點出現。而要對這些高速變化和移動的圓點進行計數，人眼是無法做到的，甚至連物體移動的狀態都無法判斷出來。

這類應用的實際場景非常多，例如糧食、藥片的快速檢測。比如在藥品的快速下落過程中，判斷藥片的尺寸是否有不合格的，可以通過噴頭將不合格藥片吹掉。而像大米計數等也有類似的應用案例。

傳統上此類方案是通過高速相機的方式來計數，但要達到如此高效率的高速相機的成本極高，而且采集到的同步信息的數據量極大，對于后端的處理和算法優化的難度也非常高，因此整個系統的成本都比較高。而采用EVS替代高速相機之后，由于本身EVS價格相比高速相機更低，而且傳輸?shù)臄?shù)據量更小，因此對于整體的效益、效率都有提升。對于此類工業系統而言是非常好的降本增效的解決方案。

推動EVS的大規模應用落地

EVS雖然算起來已經誕生很久了，但實際商業化時間并不長。目前仍存在著價格偏高的應用痛點，同時雖然其應用面很廣，想要打入傳統應用中還要面臨很多市場客戶等方面的困難。

Prophesee正在扎扎實實地推進EVS在各個應用領域的全面落地。據楊雪飛介紹，面向工業和消費等不同的市場Prophesee提供了不同的產品，但都是能夠符合整個市場的價格預期，價格能夠被客戶所接受。工業上用量不大，規格要求更高，而消費類上用量大，價格方面會做到更容易被大面積搭載和接受。

在量產方面，EVS同樣需要克服一系列的挑戰，實現規?；瘡亩档统杀尽rophesee是全球第一家商業化EVS技術的公司，2015年就有了第一代的量產傳感器，然后按照每?jī)赡暌坏墓?jié)奏進行產品更新，2021年發布了第四代傳感器，今年是第五代傳感器。在商用化的過程當中，Prophesee也積累了大量的經驗，包括提高產品的良率等。

在第四代的時候，索尼作為非常重要的相機模組合作伙伴加入了，Prophesee的第四代傳感器也由雙方共同開發，在索尼工廠進行的生產，目前第四代的整體良率情況非常好。而在現在的第五代產品層面，Prophesee也會考慮更多不同的合作方案。

而考慮到新硬件技術的實際應用，軟件同樣重要。Prophesee是軟硬件兼?zhèn)涞墓?，提供的產品里面既包括機器視覺傳感器，又提供了Metavision軟件包。據悉，Metavision軟件包可以免費下載使用，類似于底層應用的調用?？蛻艋诖塑浖梢愿訉Ｗ⒂谏蠈討?yīng)用開發，而無需關注底層數據層的開發。從而幫助客戶快速實現對于EVS的上手調試，更快地完成應用層的軟件設計。

而說到生態建設，Prophesee已經提供了Metavision的評估套件，并且與SoC廠商、手機廠商、軟件廠商、工業消費等等一系列各種不同應用不同類型的廠商展開了合作，積極進行大規模商業化落地的探索。而在開發者生態層面，Prophesee有一個專門的基于EVS技術的社區，全球知名學府教授在內的幾千位注冊用戶都在上面進行EVS相關的應用開發交流，中文版的開發者社區也在建設中，不久將會上線，為中國的EVS應用開發者提供更好的支持。

對于EVS的大規模商用落地，Prophesee已經做好了準備。從傳感器到相機模組量產、從硬件到各行業解決方案、從高校培育到開發者生態建設，整個布局已經全面完成，接下來在哪個應用方向上會率先實現突破、占據有競爭力的市場份額，會是我們持續觀察的點。而楊雪飛對此非常有信心，“雖然EVS看上去是很新穎的技術，但是離我們的生活其實越來越近，會有越來越多相關的應用能夠直接推到市場上供用戶使用?！?
