引言

口罩是預防新冠肺炎疫情重要的衛生防疫物資,佩戴口罩對防止病毒傳染具有重要作用,因此,自新冠肺炎疫情爆發以來,國內外對口罩的需求急劇增加。中國作為制造業大國,擁有生產品種多樣、速度各異的口罩機的能力。目前市場上主要流行兩種自動口罩機,本文通過對比這兩種口罩機在上料、疊片、切片、輸送、耳帶剪切、熔耳帶、下料等環節的不同點,來展現這兩種口罩機在使用過程中各自的優缺點。

1兩種口罩機技術特點

1.1老款一拖二口罩機

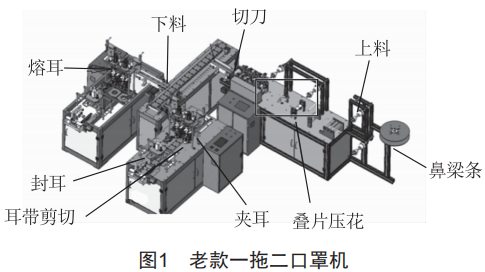

老款一拖二口罩機如圖1所示。

1.1.1上料特點

人工上料、手動輸送到三疊片部位,需嚴格遵守布料、疊片、壓花輪三點一線的原則,否則后續容易走偏。如果需要調節三疊片的位置,那么三疊片中每一片的位置都有可能變化,都需要調整。所以新手上料需要大量的時間來積累經驗,同時壓花的時候邊路有可能因為口罩布料偏移導致褶皺。而且鼻梁條整卷水平放置,底部有個旋鈕式阻力調節裝置,不可自動調節,后續需要人工放料?？偟膩碚f,對工人要求較高,需要熟練掌握調整技能。

1.1.2疊片壓花特點

壓花輪的周長為一個口罩的寬度,中間和兩邊同時壓花封邊。

優點:結構簡單、安裝方便。

缺點:一旦三疊片未疊整齊,容易出現褶皺,需要反復調整:而且壓花輪不管是兩邊部位還是中間部位,只要有一個花紋齒輪損壞,就需要整個更換:同時,除了壓花輪,后面幾組平行輪的壓力也要根據實際走料的情況來調節,否則口罩布料將逐步偏移或有壓痕,還會導致口罩波浪狀走形,橫切的切口處不整齊。

1.1.3切刀特點

滾輪上有1個凹槽用來裝刀片,刀片邊有3個孔用來固定鎖緊,刀背有3個貫穿滾輪的孔,用來頂?shù)侗场Ｍㄟ^左、中、右3個孔安裝頂絲來微調刀片水平,使切刀旋轉過程中能同時切斷整個物料,否則存在掛絲、切不斷的現象就不能實現自動下料。

優點:結構簡單易懂,刀片更換方便。

缺點:人工手動調整頂絲,不同的人調整的刀片水平狀態不同,刀片調整不平衡,壓力過大,容易導致刀片卷刃,影響刀片的使用壽命。

1.1.4下料特點

切好的口罩通過輸送帶一分二,通過氣缸推送分別輸送到兩臺耳帶機上,氣缸推送的速度要和料道運行速度相匹配,因為氣缸推送過快容易打彎口罩,速度過慢容易卡料。

優點:能夠提高產量,節約成本,解決了疊片機和耳帶機生產運行速度不匹配的問題。

缺點:口罩疊片后壓合力變化,會導致口罩有一定彎曲變化,當氣缸推動口罩時,會加大口罩的彎曲度,從而導致卡料。

1.1.5熔耳特點

采用氣缸帶動燙耳下壓到超聲波平臺。

優點:結構簡單,容易維修更換。

缺點:下壓高度難以精確控制:熔接后的口罩兩邊耳帶可能拉力不合格,氣壓波動容易導致熔接太深或太淺:燙耳的價格不便宜,如果前期安裝調整時,燙耳的水平位置未調整很好,將導致邊路磨損嚴重,上下未調整好,則整體磨損嚴重,均會影響使用壽命。

1.1.6耳帶剪切特點

采用氣缸推動剪刀斜剪。

優點:結構簡單,容易維護,能清楚地看見剪切效果。

缺點:斜剪耳帶對剪刀質量要求很高,長時間使用后,剪刀刀片容易把耳帶帶偏離,導致燙耳下壓時壓偏耳帶,造成口罩拉力不合格:需要定期清潔刀面,潤滑軌道。

1.1.7夾耳特點

每個轉盤有前后兩組夾爪,夾爪夾住耳帶旋轉半圈的距離等于耳帶的長度。每組夾爪夾住耳帶的兩端,耳帶熔接完后松開耳帶。夾爪的夾緊和放松是通過彈簧來驅動的。

優點:結構簡單,容易更換。

缺點:耳帶卡住會導致旋轉不到位的情況,容易碰到燙耳導致?lián)p壞:同時,夾爪里面的彈簧頻繁使用后也會斷裂,需要定期更換。

1.1.8封耳特點

采用兩邊氣缸連接長方形的邊框把耳帶往中間推,然后加熱后的長條壓塊下壓。

優點:位置調整方便,結構簡單,容易維修。

缺點:在異常急停的過程中,邊框后退和壓塊下壓容易不同步,從而導致兩者發生碰撞,造成推板邊框破裂。

另外,耳帶熔接后的形狀不一,使用不同型號和質量的耳帶熔接后的形狀也不一樣,需要耗費時間根據現場實際情況來調整長方形推框的高度和位置。

1.1.9鼻梁條特點

通過上下兩個齒狀的壓花輪拽動鼻梁條前進,同時保持鼻梁條的同步切刀旋轉,旋轉一周后切斷鼻梁條,通過口罩物料帶動鼻梁條前進并封口。

優點:結構簡單,易于調整。

缺點:無鼻梁條檢測,一旦一卷中的鼻梁條中間纏繞卡死,如果后端人員不能及時發現生產的口罩沒有鼻梁條,將產生大量的廢品。

1.2新款一拖一口罩機

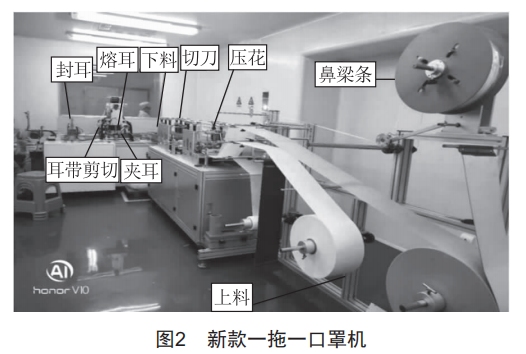

新款一拖一口罩機如圖2所示。

1.2.1上料特點

同樣是人工上料,調整部分加裝了自動調整裝置,鼻梁條加裝了懸桿式阻尼調整裝置,生產過程中能保持拉力恒定。缺點是要定期潤滑,優點是降低了上料難度。1.2.2壓花特點

和老款口罩機不一樣的是,它把壓花輪分成了兩部分,先由兩個邊輪封邊,然后送去疊片,最后再中間壓花。這樣做的優點是減少了口罩偏移褶皺的問題,缺點是增加了材料成本,而且調整的時候前后都要調整到水平位置且壓力必須適中。同時,導向板尺寸需要依據口罩原材料的寬度來確定,一旦導向板成型,后續更換不同寬度的材料就需要加工新的導向板。

1.2.3切刀特點

相比于老款口罩機,新款口罩機的滾輪大了一倍,上下同時安裝了兩把切刀,而且裝切刀的凹槽里面沒有調整切刀水平的頂絲。一般情況下直接安裝刀片,不需要調整水平,如有需要,可通過在槽里墊壓不同厚度的銅片來調整切刀水平。凹槽兩頭有鎖緊孔,通過頂絲鎖緊孔來鎖緊刀片。

優點:兩把切刀效率提升了一倍,而且解決了因頂絲松動而導致切刀不平的問題,一旦調整好切刀后,后續的加工非常穩定。

缺點:更換刀具、墊銅片、調整切刀水平、調整壓力耗時長。

1.2.4下料特點

新機是一拖一的形式,所以無須分料,當然也就不存在氣缸推料,需要調整和維護氣缸的問題。因為伺服電缸的引入,耳帶機熔接耳帶的速率大大提高,可以和疊片機相匹配。所以,疊片機和耳帶機之間僅僅需要一個很短的料道傳送即可,減少了配件數量,降低了輸送故障發生的頻率。

1.2.5熔耳特點

采用了伺服電動缸下壓,這樣根據熔接耳帶的效果就可以直接在觸摸屏上精確快速方便地調整燙耳的位置,而且生產過程中穩定性好,氣壓變動也不會影響口罩質量。

1.2.6耳帶剪切特點

新機采用伺服電機控制夾爪去拉伸耳帶,耳帶的長度可以在觸摸屏上修改。拉伸后由垂直剪刀剪斷,然后從水平位置旋轉909后下壓到口罩熔接位置。旋轉角度也是可調的。

優點:縮短了因耳帶偏移或者拉力不合格而導致維修的時間,提高了生產效率。

缺點:對剪刀要求高,長時間使用,需要拆卸重新打磨剪刀刀刃,而且對氣缸提出了更高的要求,夾爪閉合不順暢時易導致夾爪夾住的耳帶偏短或者直接夾不住耳帶。

1.2.7夾耳特點

對比老款使用彈簧,新機改成了氣缸驅動來控制夾緊和放松,通過伺服電機旋轉角度來調整夾緊和松開耳帶的位置。在觸摸屏上可以很方便地設置伺服電機旋轉的角度。

優點:旋轉角度可控,氣缸使用壽命遠大于彈簧,減少了故障發生的頻率。

1.2.8封耳特點

對比老款口罩機,新機去掉了氣缸推耳帶和封耳帶的動作,直接采用導向鐵絲,口罩在移動的過程中自動把兩邊的耳帶通過鐵絲導向中間,加熱后的壓塊再下壓封耳。

優點:節約成本,一旦固定成型,后續幾乎不需要改動,減少了因氣缸漏氣而增加的維修時間,而且如果更換了不同型號和質量的耳帶,則不需要再調整。

缺點:鐵絲較粗,人工手動彎曲費力,而且不容易成型,往往需要反復微調整,才能達到最佳的效果。

1.2.9鼻梁條特點

老款口罩機沒有自動檢測鼻梁條的功能,只有靠后端人工檢查才能知道口罩里有沒有鼻梁條。如果不能及時發現口罩未加鼻梁條,將會產生大量的不合格品,造成浪費。新款口罩機在鼻梁條切斷后,有兩個傳感器專門用來檢測口罩是否包裹了鼻梁條,這樣就無須人工隨時注意,無論鼻梁條是卡住還是用完,只要有一個口罩沒有鼻梁條,設備就會停機報警,完全杜絕了此類不良品流入市場。

2兩種口罩機核心部件對比

上述兩種口罩機的核心區別在于電缸的引入,相比于傳統的氣缸推動燙耳壓頭,使用電缸大大提高了燙耳壓合力的穩定性,能夠穩定地生產耳帶拉力合格的口罩?，F(xiàn)對氣缸和電缸的原理進行分析。

2.1普通氣缸

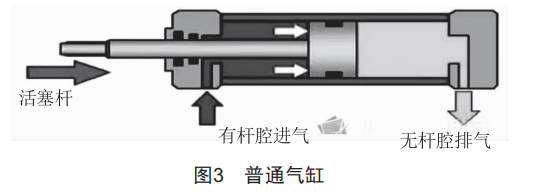

如圖3所示,普通氣缸包括缸筒、端蓋、活塞、活塞桿、緩沖柱塞和緩沖節流閥。缸筒的內徑大小決定了氣缸輸出力的大小,活塞在缸筒內做平穩的往復運動。當從無桿腔輸入壓縮空氣時,有桿腔排氣,氣缸兩腔的壓力差作用在活塞上所形成的力推動活塞運動,使活塞桿伸出:當有桿腔進氣、無桿腔排氣時,活塞桿縮回:若有桿腔和無桿腔交替進氣和排氣,則活塞桿做往復直線運動。

2.2電缸

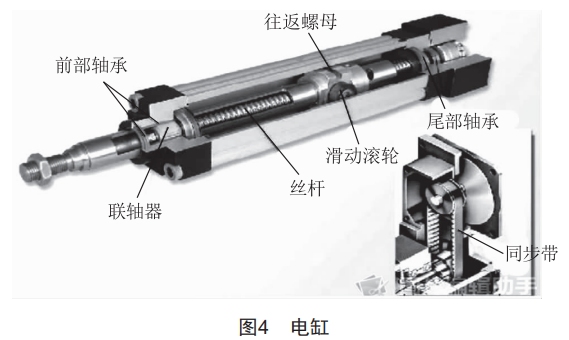

如圖4所示,作為高精度直線運動系列的全新革命性產品,伺服電缸是實現伺服電機與絲杠一體化設計的模塊化產品,其能將伺服電機的旋轉運動轉換成直線運動,同時將伺服電機最大的優點一精確轉速控制、精確轉數控制、精確扭矩控制轉變成精確速度控制、精確位置控制、精確推力控制。

電缸的特點如下:(1)閉環伺服控制,控制精度達到0.01mm:(2)增加壓力傳感器,實現精密推力控制,控制精度可達1%:(3)很容易與P1C等控制系統連接,實現高精度運動控制:(4)維護成本低,電缸在復雜環境下工作只需要定期注脂潤滑,并無易損件需要維護更換,比液壓系統和氣壓系統減少了大量的售后服務成本:(5)運動平穩,噪聲低,節能,干凈,剛性高,抗沖擊性強,超長壽命,操作維護簡單。電缸可以在惡劣環境下長期無故障運行,并實現高強度、高速度、高精度定位,防護等級可以達到lP66。所以,電缸可以廣泛應用于造紙、化工、汽車、電子、機械自動化、焊接等行業。

2.3對比分析

從上述分析可知,在生產過程中,相鄰口罩機用氣量變化,導致管路氣壓變化,會影響相關氣缸的推桿力,從而有可能導致燙耳在單位時間內壓力變化,造成耳帶過熔或熔接不牢。如果使用電缸,在電網電壓基本穩定的情況下,就不會出現燙耳壓力的變化:而且在觸摸屏上很容易通過精確設置數值來改變電缸下壓的位置和時間,這樣后端質檢的結果就能快速反映到實際生產中,所以使用電缸的口罩機良品率大大高于使用普通氣缸的口罩機。

從維修角度來說,燙耳氣缸是直接固定在機架上的,當更換氣缸后,燙耳壓頭的位置其實已經變動了,需要花大量的時間來重新調試,反復墊壓不同厚度的銅片來改變下壓的高度,從而確定最好的燙耳效果。而當電缸更換后,只需要在觸摸屏上修改位置的數值,即可確定最合適的高度,達到最好的燙耳效果。

3結語

綜上所述,新款口罩機在保證口罩質量、提高生產效率、減少維修時間等方面相對于老款口罩機有很大的優勢。未來口罩設備必然逐步向智能化方向發展,自動上料、自動調節、自動檢測等功能的應用將極大地降低人工成本,提升生產效率,提高產品的良品率。
