引言

以風電、光伏為代表的可再生能源接入電網的比例正不斷增大,對電力系統的安全穩定運行產生了不可忽略的影響。采用矢量控制的并網變流器體現出無阻尼、小慣量的電流源特性,難以自主觀測并參與電網的慣量響應、一次調頻,等效降低了電網慣量,使其等效為小慣量的系統,嚴重影響了電力系統的穩定性與動態特性。為此,本文給出一種并網變流器的虛擬同步發電機控制策略,使其在動態上具有慣量響應特性,穩態上能夠自主參與電網頻率調節。

1虛擬同步機控制結構

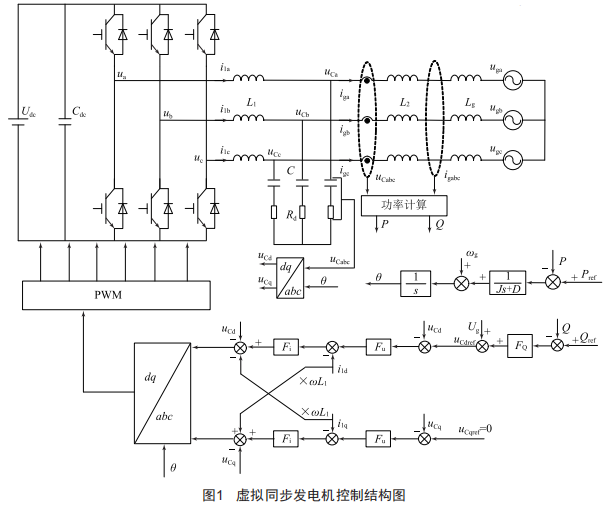

圖1給出了三相并網變流器的虛擬同步發電機控制結構圖。在有功功率控制環中,參考值Pref與反饋值P之間偏差經過一個低通濾波器,其輸出疊加穩態電網頻率經過一個積分器后作為輸出的角度9,不難發現,有功功率控制環模擬了電力系統中同步發電機的轉子運動方程。有功環輸出角度9可用作旋轉坐標變換。

無功功率控制環的輸出疊加上電網電壓穩態值作為濾波電容電壓控制環d軸的參考值,濾波電容電壓控制環g軸參考值為零。電壓環的輸出作為電流環的參考值,電流環的輸出經過旋轉變換后用于脈沖寬度調制。圖1中,F0、Fu、Fi分別為無功環、電壓中環和電流內環的調節器,此處均選擇比例積分)PI)調節器。

2控制參數設計

2.1有功控制環參數設計

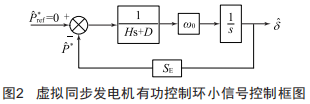

對圖1中虛擬同步發電機有功功率控制環線性化,圖2給出有功環的小信號控制框圖。

圖2中有功功率參考值P^ref*到有功功率實際輸出值P^*的傳遞函數如下:

從式(1)可以看出,有功環實際上等效為二階系統,其自然振蕩頻率on與阻尼比〈分別是:

從式(2)可以看出,慣量時間常數H會影響系統的振蕩頻率on,阻尼系數D則會決定系統的振蕩幅度。本文選取阻尼比〈的值為0.707,繼而求得阻尼系數D為170,慣量時間常數H為6。

2.2無功控制環參數設計

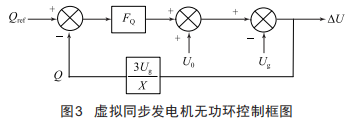

虛擬同步發電機無功環的控制框圖在圖3給出。

圖3中,當沒采用無功控制器進行補償時,虛擬同步發電機無功參考值0ref到輸出的實際無功功率0的傳遞函數可表示為:

本文所研究的虛擬同步發電機中,功率環、電壓環以及電流環之間的控制帶寬之比是l:10:100,本文設計的無功環控制帶寬為10Hz。無功環在補償前與補償后的傳遞函數頻率特性曲線在圖4中給出。

圖4 虛擬同步發電機無功功率控制環頻率特性

從圖4中不難看出,無功環在補償后的開環傳遞函數頻率特性曲線中,幅頻特性曲線經過零點時的頻率是10Hz,其對應的相位裕度為l106,并且幅頻特性曲線穿過零點時的斜率是-20dB/6,由上述幅頻、相頻特性推知系統具有較好的響應特性。根據圖4設計出無功環的PI調節器參數為0.00l+0.0l5/s。

3仿真驗證

為了驗證本文分析的正確性以及虛擬同步發電機的可行性,在Matlab/Simulink軟件中搭建了100kw虛擬同步發電機仿真模型。

3.1并網啟動

圖5給出了虛擬同步發電機啟動并網時的仿真波形。圖5(a)所示的啟動過程中,有功功率增大時超調量極小,過渡過程平穩無畸變:無功功率維持在0kvar附近。在圖5(b)所示的并網電流中,虛擬同步發電機并網輸出電流逐漸增加,啟動過程平穩,超調量較小,并網電流具有較高的正弦度。

3.2阻尼系數的影響

虛擬同步發電機輸出有功功率的響應特性與阻尼系數D間的關系曲線在圖6中給出。

從圖6不難看出,在阻尼系數D=50時,對應于欠阻尼的工況:在阻尼系數D=l70時,對應0.707的阻尼比,系統為最優二階系統:在阻尼系數D=300時,對應于過阻尼的工況。圖6仿真結果與理論分析一致。

3.3慣量響應與一次調頻

圖7驗證了虛擬同步發電機參與電網慣量響應、頻率調節的特性。在圖7(a)中,4s時電網頻率從50Hz降低到49.98Hz:在圖7(b)中,4s時虛擬同步發電機輸出有功功率突然增大,實現了虛擬同步發電機對電網頻率變化時的慣量響應功能:此外,進入穩態后輸出的有功功率是107kw,較有功參考值100kw更大,實現了對電網的一次調頻功能。

4結語

為解決大規模新能源并網引起的電力系統慣量缺失問題,本文給出一種虛擬同步發電機的控制方法:建立了有功功率、無功功率控制環路的小信號框圖,給出了有功功率、無功功率的參數設計方法,仿真結果驗證了本文所提控制方法的可行性。
