引言

輻照監督管是用于監測核電廠反應堆壓力容器母材及焊縫受輻照脆化程度的部件,對于反應堆壓力容器的壽命評估有重要意義。輻照監督管安裝在堆芯吊籃上,每次拆除前需要先拆除輻照監督管堵塞。目前,國內大多數核電廠的輻照監督管堵塞直接靠重力放入安裝孔,拔取時也只需克服自身重力即可。

核電廠在功率運行期間,輻照監督管堵塞被上部堆內構件壓住而不會被水流沖走,但在換料大修期間,上部堆內構件已被吊走,有電廠曾在此階段執行安注試驗,發生了輻照監督管堵塞被沖走的問題。為此,西屋公司設計了改進型堵塞并應用于某非能動壓水堆核電廠,下部帶鉤爪的自鎖結構,防范了堵塞被意外沖走的可能。但在核電現場執行堵塞拆除試驗過程中,發現設計方提供的工具無法順利將堵塞拆除。為解決此問題,需分析輻照監督管堵塞的工作原理,并對拆裝工具做針對性改進,以滿足輻照監督管水下拆除的需要。

1輻照監督管堵塞無法拆除的問題

某三代壓水堆核電廠使用了改進型輻照監督管堵塞,如圖1所示。這種堵塞下部設有鉤爪,正常狀態時被彈簧2和彈簧3保持在張開狀態,從而保證當上部堆內構件被吊走后,仍可防止被水流意外沖走:當堵塞需要拆除時利用長柄工具提升套筒4,按照西屋設計,首先套筒4上升并克服彈簧彈力,使得鉤爪解鎖,然后輻照監督管堵塞整體被吊出。

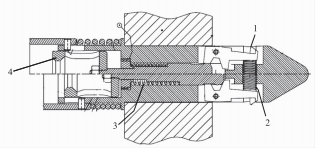

圖1某核電廠輻照監督管堵塞

然而在實際試驗時發現,隨著長柄工具的提升,輻照監督管堵塞在整體上升一段距離后被卡住,導致載荷達到100kg后仍不能拔出:按照設計,該堵塞應該在載荷達到自重6kg時就能拔出。

2原因分析

該種改進型輻照監督管堵塞的最大特點在于增加了鉤爪,堵塞本身與安裝孔之間仍是間隙配合,因此堵塞無法拔取的直接原因就是鉤爪無法收攏,需查明原因。

按照設計,輻照監督管堵塞拆除時利用長柄工具提升解鎖套筒,使得解鎖套筒上升并收攏鉤爪,再整體提升輻照監督管堵塞,這樣只需克服自重即可拆除。但現場試驗發現,輻照監督管堵塞拆除過程是先整體提升幾毫米,然后解鎖套筒開始上升一小段,最后發生卡死,這表明輻照監督管堵塞鉤爪已接觸到反應堆下部堆內構件法蘭并承受了工具的提升力而無法收攏,形成了機械自鎖導致無法拆除。解鎖套筒上升需要克服彈簧彈力以及解鎖套筒與輻照監督管堵塞內孔之間的摩擦力,如果彈簧彈力過大,或者解鎖套筒與輻照監督管堵塞內孔之間摩擦力過大,都會導致輻照監督管堵塞拆除過程中發生機械自鎖而無法拆除。

為查明原因,首先需要設法強制收攏解鎖套筒,現場設計了專用工具,如圖2所示,將該專用工具安裝到輻照監督管堵塞上,旋轉螺母使螺桿上升并帶動解鎖套筒上升,使得鉤爪收攏,最終堵塞可輕易用手拔出。這也同時證明堵塞與堵塞孔之間的摩擦力很小,不是造成無法拔取的主要原因。

圖2輻照監督管堵塞鉤爪強制解鎖工具

輻照監督管堵塞拆除后,現場發現解鎖套筒無法回位,即內部彈簧彈力不足以使解鎖套筒回位,判斷為解鎖套筒與輻照監督管堵塞內孔之間存在微小異物,導致運動卡澀。為解決此問題,將輻照監督管利用超聲清潔,最終解鎖套筒可以正常回位。

解鎖套筒回位正常后,再次試驗輻照監督管堵塞的拆除,發現仍無法正常拆除,說明摩擦力＋彈簧力仍大于輻照監督管堵塞自重,造成機械自鎖而無法拆除。

綜上說明,輻照監督管堵塞無法拆除的原因是鉤爪收攏所需要克服的力超過了輻照監督管堵塞的自重,形成了機械自鎖。

3解決方案

由于換料大修期間堆內構件具有極強的放射性,輻照監督管堵塞必須在8m深的水下拆除,無法像調試期間一樣近距離收攏鉤爪,因此需設計一種輔助工具為輻照監督管堵塞的解鎖提供反作用力,確保輻照監督管堵塞先解鎖鉤爪,再整體提升。同時,該輻照工具需要和現有的輻照監督管拆卸工具一起配合使用,相互不得干涉。

解決方案如圖3所示。

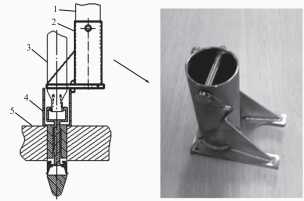

圖3輻照監督管堵塞拆裝工藝

1—操作桿2—輔助拆除工具壓緊裝置3—輻照監督管拆裝工具

4—輻照監督管堵塞5—下部堆內構件法蘭

輻照監督管堵塞的輔助拆除工具主要包括了操作桿與壓緊裝置。壓緊裝置通過銷子與操作桿連接固定。操作桿使用2m長的中空不銹鋼管通過銷子搭接而成。壓緊裝置提供精確導向定位功能,采用圓筒焊接在平板上,中間加焊加強筋,能夠承受足夠大的壓力。下部平板加工有U型開口,用于與輻照監督管操作工具配合,下降輔助工具時起到導向作用,平板下部加工有平鍵,輔助拆除輻照監督管堵塞專用工具就位后能夠起到定位作用,防止輔助拆除輻照監督管堵塞專用工具左右滑動。圓筒上開有銷孔,銷子通過鋼絲繩固定在平板上,防止工具意外掉落。

該方案經過了現場試驗,當利用輔助工具提供鉤爪解鎖所需的反作用力后,輻照監督管堵塞可以輕易拆除,實踐證明是這一種行之有效的解決方案。

4結語

對于改進型輻照監督管堵塞無法拆除的問題,經過理論分析和現場試驗,發現其根本原因是鉤爪解鎖所需要的力大于輻照監督管堵塞整體的重量,因此拆除過程中產生了機械自鎖,導致無法拆除。為解決此問題,可通過設計輔助工具來壓住輻照監督管堵塞以提供鉤爪解鎖需要的反作用力。實踐證明,這種方式可以滿足該改進型輻照監督管堵塞水下遠程拆除的需求。
