引言

西霞院反調節電站是小浪底水利樞紐的配套工程,總庫容1.62億m3,正常蓄水位134m,汛期限制水位131m。通過對小浪底水電站調峰發電的不穩定流進行再調節,使下泄水流均勻穩定,減少下游河床的擺動,減輕對下游堤防等防護工程的沖刷。當小浪底發電流量較大時,西霞院水庫按反調節流量要求發電,多余水量存于庫中,或根據需要調峰發電:當小浪底水電站停機時,利用庫中存水按反調節水量下泄,滿足黃河下游河段的工農業用水要求,結合發電,兼顧供水、灌溉等綜合利用。電站為河床式廠房,最大高度為51.5m,安裝4臺單機容量為35Mw的軸流轉漿式水輪發電機組,總裝機容量140Mw,多年平均發電量5.83億kw·h。廠房檢修排水系統由2臺350s44A離心泵、1臺150s50離心泵、2臺150ow70潛水泵以及1個有效容積為56m3的檢修集水井構成,承擔著西霞院電站4臺機組,廠房左、右兩側6條排沙洞和3條機組之間的排沙底孔檢修前排空積水及檢修期間上、下游閘門漏水的排水任務。每臺機組蝸殼一臺DN600盤形排水閥,尾水管的安裝兩臺DN600盤形排水閥:每條排沙洞和排沙底孔的排水口均安裝一臺DN500盤形排水閥。由于庫水位較低,經常有盤閥卡住異物造成盤閥關閉不嚴漏水現象產生,機組檢修與泄洪排沙孔洞檢修相互干擾,機組與泄洪排沙孔洞不能同時檢修,存在水淹廠房的安全隱患,因此電站檢修排水系統亟需改造。

由于黃河為多泥沙河流,西霞院水輪發電機組流道在汛期泥沙含量較大的特點尤為突出,為避免泥沙的淤積,檢修排水采用直接排水方式,設置檢修排水管廊道,在廊道內安裝一根直徑630mm鋼管作為檢修排水干管。檢修排水泵直接與排水管相連接,在排水干管上安裝有高壓水沖洗管,防止泥沙在排水干管內淤積。同時,在排水干管上設有兩套壓力變送器,方便流道內上、下游閘門漏水時能根據檢修排水干管壓力自動控制排水泵的啟停。

1檢修排水系統存在的問題

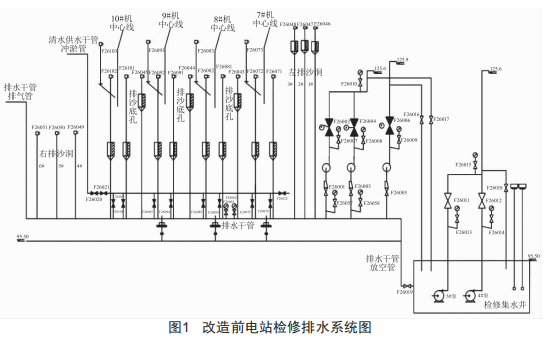

西霞院反調節電站4臺機組共安裝12臺DN600排水盤閥,6個排沙洞、3個排沙底孔安裝9臺DN500排水盤閥,機組運行、泄洪排沙系統沒有檢修任務時所有盤閥處于關閉狀態,阻止泄洪、發電孔洞內水流進入檢修排水干管。當發電機組或排沙洞、排沙底孔有檢修任務需排空流道積水時,開啟相對應的排水盤閥,檢查其余流道內排水盤閥仍處于關閉狀態,使泄洪發電孔洞與檢修排水干管連通,洞內積水經由檢修排水泵排入尾水(圖1)。在多年的實際運行過程中發現,由于盤閥關閉不嚴造成漏水,機組檢修與泄洪排沙孔洞檢修相互干擾,存在機組與泄洪排沙孔洞不能同時檢修的問題,嚴重威脅廠房安全。為防止水淹廠房,每次只能檢修1臺機組或1條泄洪排沙孔洞,工作效率低,不利于工作的正常開展,因此,電站檢修排水系統亟需改造。

2改造措施

在95廊道中間部位再增加一條排水干管的基礎上對原有的檢修排水干管進行更換,兩排水干管用支架支撐,兩管軸線平行上下垂直敷設,一條排水干管連接4臺機組8個尾水盤閥,末端新安裝兩臺離心泵,在原檢修排水系統控制盤柜旁新增兩套離心泵PLC控制系統:另一條排水干管與泄洪排沙系統的9個盤閥相連,末端與原排水系統的兩臺350s44A離心泵連接,使用其原有的PLC控制系統,控制泄洪排沙檢修排水系統。這樣,將原來相互影響的一套檢修排水系統改造成了兩套相對獨立且互為備用的機組檢修排水系統和泄洪排沙檢修排水系統,兩套排水系統排水干管通過聯絡管上安裝的聯絡閥門相互連通且互為備用,正常情況下該閥門常關,對兩套排水系統進行隔離。

原檢修排水系統中作為檢修時排閘門漏水用的1臺150s50離心泵同時接入機組檢修排水系統及泄洪排沙檢修排水系統,用于兩系統檢修時排閘門漏水。將機組檢修排水干管和泄洪排沙系統排水干管內的積水通過放空管引入滲漏集水井,將滲漏排水系統作為兩套檢修排水系統的備用排水系統。原檢修排水泵房內的集水井不做改造,仍安裝兩臺150ow70潛水泵用于排除排水干管的沖淤水及廊道滲水。

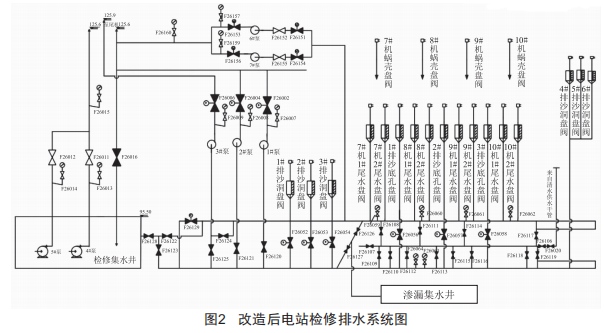

經過改造,將原來的全廠一個檢修排水系統分為現在的機組檢修排水系統和泄洪排沙檢修排水系統兩個獨立運行的系統,又通過兩個排水系統各自的干管放空管與滲漏集水井相連,使?jié)B漏排水系統又成為這兩套檢修排水系統的備用排水系統(圖2),廠內檢修排水方式更加靈活、多樣,徹底消除了存在多年的水淹廠房的安全隱患。

3結語

通過對西霞院反調節電站檢修排水系統的改造,將其分為機組檢修排水系統與泄洪排沙排水系統兩個相對獨立同時又互為備用的排水系統,大大減少了西霞院機組檢修與泄洪排沙系統檢修間的相互干擾,提高了工作效率,徹底消除了水淹廠房的安全隱患,為電站的安全穩定運行提供了保障。
