引言

文字識別是一項十分必要的技術。我們的計算機處理計算的能力強大,但強大的計算能力導致需要的輸入量也隨之增大,而對于原始數據錄入的水平則相形見絀,大量的人力為此消費,有時即便浪費人力也不能達到目的,因此有了文字識別的發展。從20世紀50年代到今天,人們已經從最開始簡單的光學識別發展到了現在基于深度學習的自然文字識別。

深度學習屬于機器學習的新領域,根據建立類似于人腦的層次性的模型,輸入數據通過高層一步一步的信息提取,可以通過潛在的信息映射出場景建立之間的聯系。近些年來,人工智能應用于各產業的自動生產,逐漸代替了人工,開辟了新紀元。在人工生成及制作領域,如何識別自然場景之下的文字也成為了研究的熱點。

自然場景中的文本識別不同于普通的文本識別。普通的文本識別具有排列簡單、背景單一等特點,識別起來比較方便,識別的算法比較簡單。自然場景中的文字識別,譬如書寫體文字及自然生活中的文字,具有背景復雜、文字出現比較雜亂的特點,普通算法無法完成此類文字識別。所以,采用基于CNN的文字識別算法抽取文字信息進行識別成為了現在比較流行的趨勢,那么增加預訓練也可以一定程度上幫助提高精確度。

RPN是區域提取網絡,此類網絡可以抽取圖片的部分區域(此區域包含需要判別的文字)。RPN區域具有分離圖片中的背景及文字的作用,通過RPN可以提取出文字信息,從而進行單個文字識別。區域分為9個前景/背景的可能性,通過不同的長寬比得出感興趣區域,從而簡單快捷地分離圖片文字及背景信息。

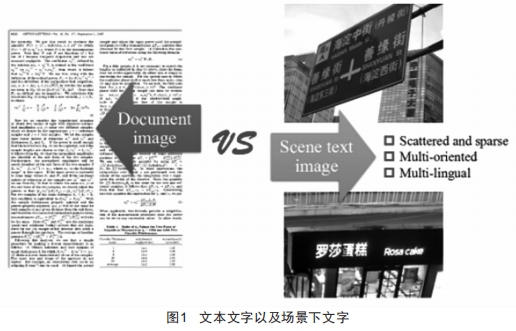

下面通過圖1分析文本文字識別及自然場景下文字識別的區別,如圖1左邊所示:文本下的文字識別可以看出文字排列非常工整,字與字之間的距離也有明顯的標定,字的大小比較固定,字體比較單一。如圖1右邊所示:文本比較雜亂,出現順序的毫無規律,字的大小不一致,字體不單一,背景也較為雜亂,相對于文本中的文字識別,難度大大提升,需要先提取文字區域再進行文字識別,最終進行語言文字內容的語義判斷,從而完成整個識別過程,相對來說較為復雜。

本文主要描述:(1)卷積神經網絡的意義及主要實現過程;(2)區域提取網絡如何進行前景/背景的識別,以及訓練的方式方法和參數;(3)整體流程,如何通過卷積神經網絡及區域提取網絡進行自然場景下的文字識別;(4)總結場景文字識別的挑戰及未來前景展望。

1卷積神經網絡(CNN)

對卷積神經網絡的研究可追溯至20世紀90年代,日本學者福島邦彥提出的基于生物視覺皮層的neocognition模型,這是一個具有深度結構的神經網絡,并且是最早被提出的深度學習算法之一。其中的設計能夠進行特征提取和篩選,部分實現了卷積神經網絡中卷積層和池化層的功能,被認為是啟發了卷積神經網絡的開創性研究。

現在的卷積神經網絡由輸入層、隱含層和全連接層組成,輸入層完成對所需數據的采集,隱含層完成對數據的提取和整理,全連接層將提取到的特征綜合進行判斷,完成最終的輸出。隱含層承擔了整個網絡的核心提取任務,其中包含了卷積層和池化層,在卷積層中,包含卷積核的大小、步長和填充,這三點決定了輸出的特征,因此可針對我們需要處理的數據采用不同的參數進行處理,以達到更好的效果;在初步提取到數據特征后,輸出的數據會被傳遞至池化層進行特征的選擇及信息的篩選,這一步可為全連接層極大地減少計算量,雖然可能會影響精度,但更加便捷:當數據經過池化層處理后,會送入全連接層處理,全連接層會將數據特征進行分類,完成最終的特征分類,并最后輸出結果。

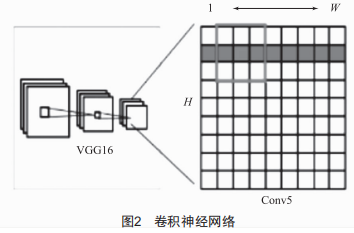

圖2所示為卷積神經網絡,可以看出卷積神經網絡是通過滑動窗口(H,W區域滑動)對于二維信息進行提取,最后抽取信息得到具體的文字類別。圖2左側VGG16是具體的卷積網絡的框架,16表示具有16層,VGG還包括VGG9、VGG11、VGG13等等。VGG是一種深度卷積神經網絡的構架,是牛津大學在2014年提出的,具有提取深度特征的能力。從圖2右側可以看到第五層卷積網絡的特征提取過程。

2區域提取網絡(RPN)

區域提取網絡是一種全卷積神經網絡,此類網絡通過sGD(隨機提取下降法)進行訓練。RPN通過圖片中心及采樣策略訓練進行小批量訓練,樣本中包含各種均勻的正樣本和負樣本。更新所有待選區域的損失函數,則會趨向于負樣本,因?yàn)樨?fù)樣本會占據較大比例,因此我們隨機選擇圖片中的256個區域,小批量學習計算損失函數,其中正樣本及負樣本比例為1:1。

每個中心點包含9個區域,其中9個待選區域包含4個參數(長寬及中心點(%,y))。對應9個待選區域還對應具有2個參數(0或1對應是背景還是前景)。

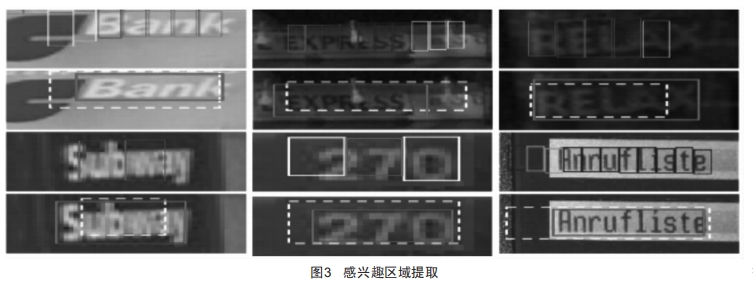

圖3表示感興趣區域提取的具體過程,通過模糊文字以及連續文字,對于文字周邊進行畫框,找到文字的具體位置,并確定方向畫出矩形框圖。經過選擇的區域標定不一致,有的選擇單個字母作為選擇框,有的選擇單詞作為選擇框,但同樣都能得到較好的選擇區域及文字識別結果。

3方法應用過程

在識別書寫文字的過程中,首先訓練網絡,在前向傳播過程中,輸入的圖形數據經過多層卷積層的卷積和池化處理,提取出特征向量,將特征向量傳入全連接層中,得出分類識別的結果。當輸出結果與我們的期望值相符時,則輸出。由于采用梯度下降的訓練方式,同時為使訓練效果更好,對用作原始數據的圖片進行預處理,預處理主要包括文本朝向判斷調整、排噪、版面分析、降噪、行列分割、字符識別、循環神經網絡(RNN)語義檢測這些方面。圖片的模糊、低精度等問題很可能造成網絡訓練的錯誤,讓識別難以進行:調整文字順序,使文字在同一朝向,給圖片進行降噪處理,調整版面等,可以使圖片更精確,網絡提取的特征更精確,同時可以減少訓練時間,提高準確度。RNN語義檢測的輔助訓練也讓我們的網絡識別更加高效。

基于卷積神經網絡及區域提取網絡的有機結合,先通過卷積神經網絡進行特征壓縮以及信息抽取,繼而通過區域提取網絡提取前景信息,再通過提取出的前景信息判斷具體的文字,最后通過RNN進行語義檢測進而改善網絡的識別效率,防止連筆字及不清晰的文字難以通過單個字判斷出文字的類別。

為減少我們的工作,圖片經處理后進行數據增強以獲得更多初始數據,主要采用的方法是將現有圖片數據進行反轉、對稱、旋轉、放縮、平移等操作后作為新的圖片,神經網絡對于處理后的圖片會作為新的數據進行處理,起到訓練的效果。此處有一點需要注意:對于二次處理的新照片一定要保證對識別過程有貢獻,不能修改成為在識別過程中一定無法看到的情況,防止給網絡增加無關數據,浪費計算資源。數據沒有問題后,網絡的輸出值和我們的期望不符時,則進行反向傳播過程,求出結果與期望值的誤差,再將誤差一層一層返回,計算出每一層的誤差,然后進行權值更新。該過程的主要目的是通過訓練樣本和期望值來調整網絡權值。當網絡參數經修改,成功輸出我們對輸入的期望時,網絡訓練完成,投入使用。

4結語

自然場景下的文字識別,對于生活中抓拍圖片的文字識別、物流單子信息的輸入等復雜場景下的文字識別都具有極大的貢獻,可以減少人力、物力的消耗。自然場景下的文字識別具有背景復雜、文字雜亂等特點,所以識別起來比較復雜,準確率比不上文本中的文字識別。本文所述基于卷積神經網絡及區域提取網絡的文字識別,能通過循環神經網絡進行自然語言的處理(進一步精修文字,譬如文字中有個別字模糊或識別不出,可通過循環神經網絡進行自然語言處理,理解上下文進行文字的猜測),因而具有較大的現實意義。此類文字識別不只是簡單地進行文字識別,同樣進行文字的語言精確度的檢測。在未來的發展中,文字識別會在各行各業得到應用,從而大大減少人力、物力的消耗,具有巨大的、潛在的建設性?xún)r(jià)值。
