引言

目前,國內燃煤發電機組安裝sCR后,空預器堵塞問題非常普遍。如運行中空預器堵塞嚴重,將導致爐膛負壓波動增大,風機出力增加,嚴重時甚至?xí)l(fā)生失速,影響機組帶負荷能力甚至機組的運行安全:同時排煙溫度、漏風率增大,降低了鍋爐效率。sCR裝置氨逃逸,特別是在低溫低負荷運行條件下,極易造成噴氨過量,在空預器冷端生成硫酸氫銨,是導致空預器堵塞的主要原因。此外,煤質、空預器冷端綜合溫度、催化劑活性、低負荷等因素也會導致空預器堵塞。

1空預器堵塞機理

(1)硫酸氫銨堵塞:燃煤發電機組安裝sCR脫硝系統后,脫硝反應器中逃逸的氨易與煙氣中硫的氧化物反應生成硫酸氫銨。在150~220℃溫度區間,硫酸氫銨是一種高黏性液態物質,會粘結飛灰,堵塞空預器。

(2)冷端低溫酸腐蝕:冬季環境溫度低導致空預器冷端溫度偏低,煙氣中的硫酸蒸汽結露附著在傳熱元件上,造成空預器冷端酸腐蝕,加劇了空預器的積灰、堵塞情況。

(3)吹灰不當:吹灰?guī)驼羝麉?shù)選擇不當會造成換熱元件破損,積灰板結堵塞。

2空氣預熱器堵灰治理技術路線

2.1暖風器技術路線

2.1.1暖風器防堵灰技術內容及原理

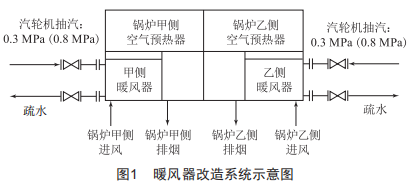

鍋爐暖風器是利用汽輪機低壓抽汽加熱空氣預熱器進口空氣的熱交換器。鍋爐暖風器安裝在送風機出口與空氣預熱器入口之間,故又稱前置式空氣預熱器。加裝暖風器,可使進入空氣預熱器的空氣溫度升高,空氣預熱器壁溫升高,提高空預器的冷段綜合溫度,從而防止低溫腐蝕和硫酸氫銨板結。暖風機改造系統示意圖如圖1所示。

在機組啟動階段,暖風器一般以輔助蒸汽為熱源,對一次風、二次風進行預熱,在正常運行時應切至機組的四級抽汽。從輔汽母管或四級抽汽來的蒸汽通過位于暖風器進口的調節閥后進入甲側和乙側暖風器,疏水排至暖風器疏水箱,再通過暖風器疏水泵回收至低壓加熱器或高壓凝汽器。

與所有的加熱器一樣,蒸汽在凝結過程中總會產生部分不凝結氣體,為防止不凝結氣體積聚,在暖風器疏水箱的頂部至凝汽器設置了排氣管路,通過排氣管路上的節流孔板同凝汽器相連。在暖風器投運時應確保該回路暢通,以保證暖風器能正常疏水,提高暖風器的投運效果。

2.1.2暖風器技術的優缺點優點:

(1)提高冷段綜合溫度,減緩空預器堵塞。(2)提高熱一次風、二次風溫度,提高鍋爐效率。缺點:

(1)暖風器安裝在二次風道中,為保障換熱效率,通常布置較為緊湊,增加了風道的阻力。暖風器增加阻力200~300Pa,影響廠用電率約0.02%。

(2)暖風器的加熱源一般使用輔汽或四抽汽源,蒸汽品質較高,與此同時,暖風機的加入對排煙溫度影響較大,降低了整個機組的運行效率,單純?cè)黾优L(fēng)器會提高煤耗1.5g/kwh左右。

(3)暖風器存在泄漏、堵灰風險,后續安全生產風險較大。

2.2煙冷器—暖風器技術路線

2.2.1煙冷器一暖風器防堵灰技術內容及原理

煙冷器是加裝在鍋爐尾部煙道的受熱面。凝結水在煙冷器內吸收排煙熱量,降低排煙溫度,自身被加熱后再返回凝結水系統,從而達到深度回收煙氣余熱、降低煤耗的作用。煙冷器一暖風器基本原理與暖風器防堵技術路線相同:區別是暖風器熱源利用煙冷器中回收的熱量,從而達到熱平衡的目的,基本不增加煤耗。

2.2.2煙冷器一暖風器技術的優缺點優點:

(1)提高冷段綜合溫度,減緩空預器堵塞。

(2)提高熱一次風、二次風溫度,提高鍋爐效率。

(3)因其使用熱源為煙冷器熱源,故基本不增加煤耗,在高負荷時能降低煤耗。

缺點:

(1)煙冷器和暖風器分別安裝在二次風道和尾部煙道中,為保障換熱效果,通常結構緊湊。煙冷器增加阻力400~500Pa,影響廠用電率約0.04%:暖風器增加阻力200~300Pa,影響廠用電率約0.02%。

(2)煙冷器由于布置在尾部煙道中,煙氣溫度很低,酸腐蝕非常嚴重,存在較大的泄漏和堵塞風險。實際上,國內已經有多家電廠發生了因煙冷器泄漏和堵塞導致機組限負荷的不安全事件。

(3)系統投資成本非常高。

2.3空預器風量分切技術路線

2.3.1風量分切防堵灰技術內容及原理

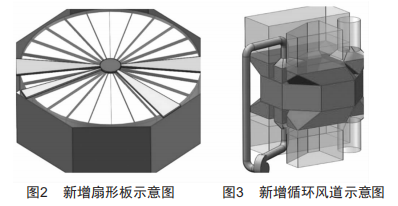

針對空預器的堵灰機理,風量分切防堵灰改造技術是利用空預器自身產生的熱風對冷端蓄熱板進行加熱,加熱的對象為即將進入煙氣側的蓄熱板,即冷端蓄熱板的最冷狀態。在空氣預熱器本體上重新分隔出一個分切風分倉(圖2),并安裝分切風道(圖3),利用分切風機帶動風道內的空氣循環,空氣在分切風道中不斷循環,分切風在空預器熱端吸熱,生成300℃左右的熱風,熱風從下端進入空預器冷端,對冷端進行加熱,放出熱量,每循環一次完成一次吸放熱,相當于利用空預器熱端熱量加熱冷端。

抽取熱二次風對空預器冷端換熱元件進行循環加熱,由于熱二次風穿過換熱元件循環流動,連續不斷地對換熱元件進行吹掃、清洗,使硫酸氫銨難以在換熱元件上聚結,從而達到防堵的目的。

2.3.2風量分切技術的優缺點優點:

(1)有針對性地加熱即將結露的部分,解決低溫結露問題,減緩空預器堵塞。

(2)不需要外接熱源,由于分切風在循環過程中先吸熱后放熱,相當于既不放熱也不吸熱,對排煙溫度影響較小。

(3)蒸汽吹灰頻率降低,節約了能耗,正常吹灰每天3次,改造后最多每天1次,按每天1次測算,約降低煤耗0.11g/kwh。

(4)經過改造之后,由于分切風倉與煙氣側的壓差要小于一次風側和煙氣側的壓差,因此減少了煙氣中漏入空氣的量,降低了漏風率。

缺點:增加了2臺400kw分切風機,電機額定電流44.7A,變頻控制,預計增加廠用電率0.1%。

2.4熱風再循環技術路線

2.4.1熱風再循環防堵灰技術內容及原理

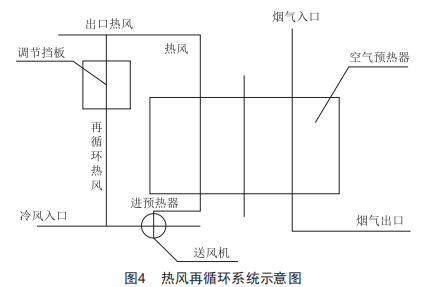

熱風再循環(圖4)是在空氣預熱器二次風出口處設一段風道,另一端連接到送風機之前的冷風入口處,從預熱器出口中抽出一部分熱風,與入口的冷風混合,以提高入口風溫,從而提高冷端溫度。

2.4.2熱風再循環技術的優缺點優點:

(1)熱風再循環技術改造成本低,只需要增設一段風管。

(2)系統停用時對空預器運行沒有影響。

缺點:

(1)使風機入口風量加大,預熱器二次風側阻力也增大,從而提高了送風機的電耗。

(2)由于漏風引起的熱風中含有大量灰分,進入送風機后磨損送風機葉片。

(3)熱風再循環技術只能很小幅度地提高送風機入口風溫,實際上很難滿足冬季提高冷段綜合溫度的要求。

2.5空預器3.5°分倉改造

2.5.1空預器3.5°分倉技術內容及原理

空預器3.5°分倉是設一臺回收風機回收高溫含塵的空預器漏風至二次風側冷端,建立局部高溫、高流速防堵灰分倉或通道,通過高溫?zé)峤夂惋w灰磨蝕的雙重作用,實時清除蓄熱元件表面的酸液和積灰,保持蓄熱元件的持續清潔。其原理與空預器風量分切防堵技術類似,但其熱風源為空預器熱段的漏風。

2.5.2空預器3.5°分倉技術的優缺點

優點:由于是抽取漏風作為熱風源,可以有效降低空預器漏風,低至4%以下。

缺點:漏風量有限,很難達到理想效果,如果為達到效果大量抽取漏風,由于空預器漏風主要是一次風,則存在一次風量不足的風險。

2.6空預器一次風、二次風熱風清洗技術

2.6.1空預器一次風、二次風熱風清洗技術內容及原理

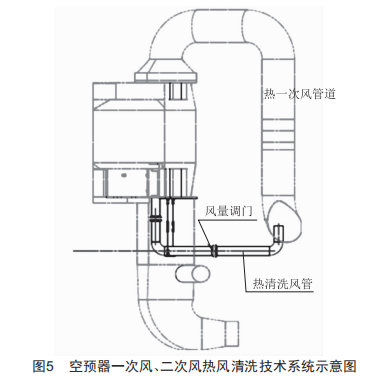

空預器一次風、二次風熱風清洗技術(圖5)是在熱一次風母管上抽取一定量的熱風,在冷端二次風側新增隔離結構形成單獨的清洗分倉,利用循環風管道將熱風引入清洗分倉中,利用熱一次風和冷二次風之間的壓力差作為循環動力,熱端不需做任何改動,清洗風混入熱二次風進入爐膛。

2.6.2空預器一次風、二次風熱風清洗技術的優缺點優點:

(1)方式簡單,對冷端蓄熱元件環境溫度有所提高。

(2)改造成本較低。

缺點:清洗熱風取自一次風母管,若抽風量小,很難達到理想效果,若大量抽取熱一次風,則存在一次風量不足的風險,會對機組正常運行造成很大的安全隱患,不建議采用一次風風源。

3不同技術路線的對比

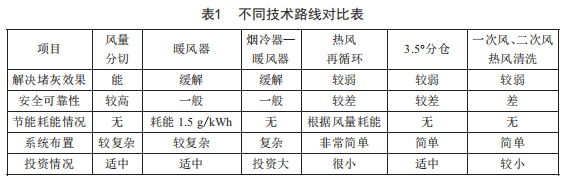

不同技術路線的對比情況如表1所示。

4結語

本文介紹了6種空預器防堵的技術路線,相對比來看,空預器風量分切、暖風器、煙冷器一暖風器三種技術路線都能較為可靠地解決或緩解空預器堵灰問題?？疹A(yù)器3.55分倉和一次風、二次風熱風清洗兩種技術路線原理與風量分切技術路線相似,雖然這兩種技術路線投資少,但因抽取風量少,無法解決空預器堵塞問題。對于影響燃煤電廠安全生產的問題,解決隱患是重中之重,電廠應根據現場實際情況選擇最適合的技術路線。
