1井道照明設計依據

筆者通過查閱標準和相關規范,目前有兩項國家標準、一項國內行業標準,對電梯井道的照明做出了相關規定。電梯井道照明的設計,主要依照以下相關標準執行:

(1)GB50310—2002《電梯工程施工質量驗收規范》:

(2)GB7588—2013《電梯制造與安裝安全規范》:

(3)JGJ16—2008《民用建筑電氣設計規范》。

2井道照明所存問題及解決方案

電梯井道照明設計的可參考資料不多,且井道照明設備單一,結構也較為簡單,因此很少做單獨的照明設計。然而,考慮到照明的井道基本屬于封閉式井道,內表面材質大多為水泥,反射系數底,此外燈具的照射角度是否適合,如何從多種燈具的排列方式中選擇最合適的一種,不經過實際測試難以確認。根據上文所提到的國家標準和行業規范,有的沒有燈距要求,有的要求每隔7m安裝,但都要求井道照度達到50lx。上述要求如果欠缺了對燈具的功率、光通量、照射角度等參數的考慮,容易導致實際安裝后的照度不均勻、亮度不夠等問題。

井道照明設備安裝完成后,燈具位置被固定,若有不符合要求的地方需要修改,則需要重新拆除安裝,給施工造成不便。安裝完成后如果出現照明不均勻、亮度不夠等問題,需要檢測也十分不便,電梯井道深且窄,人工作業有一定危險性。

為了改善上述問題,本文提出運用DIALuxux軟件,對照明設備進行基于空間光度學的照度分布計算。軟件能夠?qū)⒖臻g光強分布、光束角/有效發光角、等照度曲線、等光強曲線、亮度限制曲線、眩光等級、利用系數、環帶光通量、燈具總光通量、燈具效率、上/下射光通比、光環境評估等信息都完整納入到測量空間中進行計算,最終通過報表輸出結果,既節省了人工測量計算的環節,又能夠低成本、高效率地完成分析。計算數據可用于后續的產品采購、性能評估、數據庫的建立以及施工前光環境的設計與評估。

根據照度計算公式:

式中,Eaw為平均照度:N*o為光源總光通量:CU為利用系數:MF為維護系數:m2為區域面積。

可以看出,設置準確的利用系數是照明設計的必要條件,否則會導致很大的偏差。影響利用系數大小的主要因素有以下幾個:燈具的配光曲線,燈具的光輸出比例,室內的反射率(如天花板、墻壁、工作桌面),室內指數大小等。

3利用DIALuxux軟件進行井道照明仿真設計

3.1DIALuxux軟件

目前,已經有40多家國內外大型燈具廠商對DIALuxux軟件提供贊助,并提供廠商電子燈具目錄插件,可以在軟件中直接插入到設計方案中,也可以支持IEs文件格式導入自定義的燈具。仿真結果可以以完整的書面報表和3D模擬圖的形式導出,提供了完整的照明系統數據,大大提升了照明設計的效率和設計準確度。

3.2建立井道模型

電梯井道通常為全封閉或半封閉井道,因此本次仿真分析不考慮井外自然光線的影響。上下底面以及墻壁通常為深色水泥墻面,忽略實際電梯井道中的線纜、電氣設備等,建立井道模型。根據某一實際電梯井道尺寸數據,設長2.3m、寬2.1m、高20m的井道,加上簡單的轎廂、對重與鋼絲繩模型。

完成井道模型設置后,將自定義燈具的IEs文件導入當前設計方案。本次仿真應用的燈具模型選取某一常用型號井道燈,通過專業機構檢測認定,得出該型號燈具光強分布,形成IEs文件。

3.3IES文件

燈具的配光曲線是表示光源或燈具在空間中各個方向的光強分布。IEs文件則是以數據形式表現的配光曲線極坐標表示方式,可以作為光度學評估的檢測依據之一。其數據的變化與配光曲線的走向相對應。

燈具的IEs文件,包括燈具名稱、功率大小、光輸出比等信息,還包括光源數量、起始光通量、光強值的倍數、垂直角度的個數、水平角度的個數、測試類型、單位、發光面寬度、發光面長度、發光面高度、安定器系數、未來使用系數和燈具輸入功率。光度測定報告中的垂直角度、兩個角度之間對應的光強值,可以直接導入DIALuxux軟件中,作為照明設備添加到設計方案里。導入后軟件可以通過直觀的該燈具的配光曲線,檢查該照明設備是否符合設計要求,還能夠通過改動照明設備的位置、方向和角度,通過仿真結果,對比各項方案的優劣?；趯?duì)IEs文件的理解和實際需求,還可以在設計中自行修改照明設備的IEs文件內的各項參數,以達到最佳效果。

3.4燈具布設

燈具模型導入后,選擇自定義的燈具安裝方式,依照電梯井道照明的國家標準,在井道上下1m處各安裝一盞燈。再根據坐標位置,選擇燈具的排列方式,例如直線排列、交錯排列、側壁安裝、轉角處安裝等多種常用安裝方式分別進行仿真。初次井道燈具布設按照最大標準要求,燈間距約為7m。待仿真結果計算完成后,再按實際情況調整燈具布設位置。或是更改IES文件參數,如通光量、照射角度、功率等對設計方案進行優化或修改。本文仿真案例采用單排壁裝自定義燈具的安裝方式進行設計仿真。

3.5按需求布設計算表面

根據國標要求:轎廂位于井道內整個行程的任何位置,轎頂垂直投影范圍內轎頂以上1.0m處的照度至少為50lx:底坑地面人員可以站立、工作和(或)工作區域之間移動的任何地方,地面以上1.0m處的照度至少為50lx:規定的區域之外,照度至少為20lx。本設計方案共添加了21個計算表面,從井道底部向上呈直線排列,模擬轎頂工作面,各個計算表面間隔約1m,長寬與井道底面相同。設置的計算表面種類均為檢測豎直照明強度,即方向垂直于計算表面的照度大小。

4仿真結果調整與分析

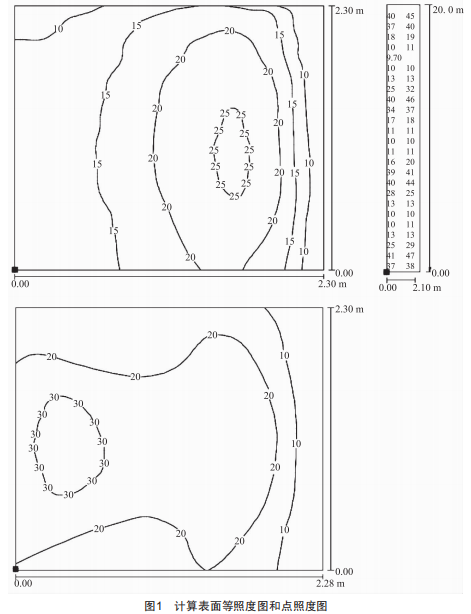

根據仿真結果,按照最大標準7m間隔設置的井道照明,在采用此型號自定義燈具的情況下,井道四壁、各個計算表面的照度,都沒有達到國家標準的照度值。具體仿真結果如圖1所示。

圖1以某一井道側壁以及其中兩處計算表面為例,可以看出,如果按照標準最大要求,燈間距約為7m的情況下,井道大部分區域的照度都在20lx或以下,遠遠沒有達到國家標準要求的50lx。在不更換燈具的情況下,只有通過減少燈間距,來達到增加照度的目的。經過多次實驗得出,該型號的井道燈若在不改變安裝方式的情況下,需要將燈間距縮短至3m,在井道各處照度才能基本達到標準要求。除去離燈具距離過近的計算表面,幾乎所有計算表面都能夠滿足照度大小在50lx左右。從側壁上看,在這種安裝方案下,井道照明也能保持比較均勻的照明強度。按照這種方案安裝井道燈具,可以保證井道照明符合國家標準要求。

5擴展實驗分析

以上設計方案為DIALuxux設計方案的最基本應用,實際安裝中燈具大多為90°壁裝,由于燈具規格的局限,照射角度和壁裝角度下的配光曲線不均勻,對于平行于井道底面的各個工作面的垂直照度不均。因此,還可以嘗試以下幾種方法,尋找燈具選擇以及安裝的最佳方案。

5.1更改燈具壁裝角度

假設樣本燈具照射角度在60°以內時,光強最大。通過適當調整燈具照射角度,例如將壁裝角度調整為與井道壁呈50°。實驗發現,調整照射角度后,計算平面的照度分布更為均勻。通過對比結果發現,根據燈具特性,適當調整安裝方法,可以得到更好的照明效果。

5.2修改燈具IES文件

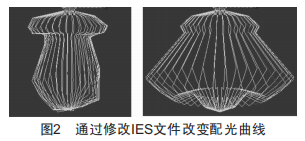

IES文件以數據形式表現燈具的配光曲線,通過手動編輯IES文件,可以依照需求自行改造燈具的特征。如圖2所示,左圖燈具的配光曲線經過修改后,增大了60°~90°范圍內的光強值,得到新的燈具模型。燈具配光曲線如右圖所示,修改后的燈具照射角度增加,在90°垂直墻面安裝時,對投射到計算表面的光強增大,也更加均勻,在安裝時,相對前者可以增加燈間距,能夠滿足國標照度要求。

通過修改IES文件獲得目標燈具模型,若仿真實驗結果通過,在燈具采購時可以以自定義燈具模型為參考,選擇合適的產品。為配件選擇和采購提供可靠依據,增加了采購工作的效率,也能夠避免產品性能不符合實際需求的情況發生。

5.3擴展應用

除了前文討論的井道照明分析應用以外,國家標準中對電梯轎廂、機房等都有明確的照度要求。尤其現在轎廂的裝飾可選擇范圍廣,例如鏡面壁板、裝飾性壁燈的安裝等,都將影響轎廂的照明情況。在方案設計前,運用DIALux軟件提前對照明環境進行分析,可以達到節省成本、提升用戶使用舒適度的效果。

6結語

為更好地貫徹國標的照明要求,需對電梯井道的照明條件進行優化,滿足電梯井道作業的需求,并最大限度地節約電能。本文實踐總結了DIALux軟件在井道照明系統進行多種優化方向的仿真模擬。通過軟件的快速精確計算,生成可靠的照明設計方案和計算結果,幫助設計人員對作業人員進入井道的安全性和舒適度進行綜合評價和考量。

此外,中央在供給側結構性改革重大戰略部署中,"降成本"作為其中的一個重要環節,廣受制造業為主的實體經濟部門關注。實現生產設計環節的智能化,高效達成任務目標,是當今智能制造時代"降成本"方案的主流。設計仿真軟件的運用,可提升設計靈活性和設計效率,進一步達到降低人工設計成本、提高生產效率的作用。
