引言

隨著復雜網絡在工業自動化、環境監測、移動通信等領域得到廣泛應用,其控制和濾波問題也成為當今控制領域的研究熱點之一。復雜網絡在實際工作中含有很多時滯性因素,按類型分主要有離散型時滯、分布型時滯、混合型時滯和時變時滯等。時滯是導致系統不穩定及復雜網絡系統性能變差的主要原因。目前這方面研究不少,但大多都是針對無時滯系統的,如《受一類多通道異構網絡通信約束的網絡系統H2/H四濾波研究》一文研究了不完全測量信息情況下的復雜網絡狀態估計問題,又如《具有隨機多步傳感器延時的網絡化控制系統的最優狀態估計器》一文研究了事件觸發機制下復雜網絡的狀態估計問題等,可見基于通信協議的時滯系統控制和濾波問題具有重要的研究價值和意義。本文提出了一種在Round-Robin協議影響下的復雜網絡估計器的參數設計方法,通過仿真試驗證明該方法的有效性。

1Round-Robin(RR)通信協議

假設在一個包含Ⅳ個傳輸節點(分別為{l,2,…,Ⅳ))的離散網絡化系統中,所有節點通過一個共享的通信網絡相互交換信息。為了防止數據沖突,規定在每個通信時刻,只有一個節點可以獲得該網絡的使用權限,并傳輸數據?，F(xiàn)在定義在N時刻獲得網絡使用權限的節點為s(N)e{l,2,3,…,Ⅳ),則該通信網絡配備的通信協議決定s(N)的取值[l-4]。具體規律如下:

在RR通信協議作用下,若s(N)的取值對任意s(N+Ⅳ)=s(N)。

不失一般性,設定s(N)=N(Ne{l,2,3,…,Ⅳ)),則s(N)的取值可用以下公式計算:

很明顯在該協議作用下,s(N)為周期函數,其周期值為接入網絡的節點數量Ⅳ。RR協議作用下的每一個時間周期內,每個節點僅能獲得一次使用網絡的權限。

2系統模型

考慮下面離散型時滯復雜網絡,它由Ⅳ個節點組成:

其中

分別為節點i的狀態向量,為經網絡傳輸前的測量輸出和待估計向量。0i(N)eRn分別為節點i的過程噪聲,設0(N)為一零均值白噪聲,H=RR7≥0。"(N)eRn表示干擾輸入。符合假設條件的非線性函數設為f(.)與g(.),T為一個已知的正整數。oi(j)表示復雜網絡的初始狀態,已知矩陣為

復雜網絡節點之間的耦合配置矩陣為W=[wij]N×N,并滿足W=w7及

假設非線性函數設為f(.)與g(.)滿足以下扇形有界條件:

其中適維實數矩陣為Ul,U2,Ll,L2。外部干擾為"(N),且滿足||"(N)||≤",已知常數為"。

利用Kronecker乘積,公式可以寫成下面的形式:

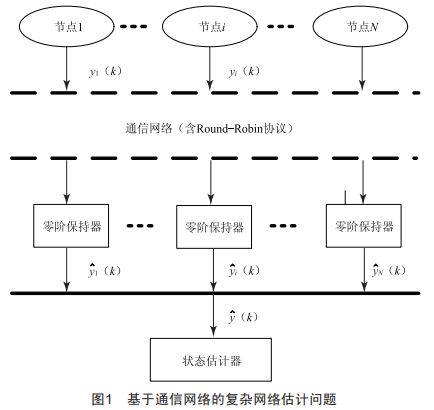

本文重點處理公式(4)狀態估計問題。根據上述復雜網絡節點和需要設計的估計器之間的通信網絡連接如圖1所示。

3狀態估計器設計

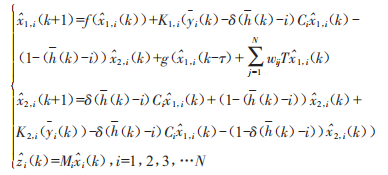

為得到在RR協議下如公式(4)所示的復雜網絡的狀態估計,針對其任一節點i設計的狀態估計器如下:

式中,1,i(k)∈Rn表示狀態向量xi(k)的狀態估計,2,i(k)∈Rg為yi(k-1)的估計值,i(k)∈Rm表示待估計向量i(k)的估計值。矩陣K1,i∈Rnxq和K2,i∈Rq×q為待設計的估計器參數。

該狀態估計器同時滿足以下兩個條件:

(1)在過程噪聲o(k)和滿足公式(1)的外部噪聲v(k)的作用下,估計誤差系統的解是均方意義下指數最終有界的。

(2)得到的估計器參數K1,i和K2,i(i=1,2,3,…,N),使得估計誤差EQ \* jc3 \* hps17 \o\al(\s\up 2((k)的漸進上界最小。

4仿真結果分析

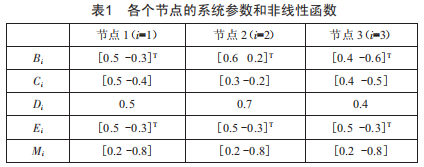

以一個含有3個節點的如公式(1)所示的離散型時滯復雜網絡為例,其各個節點的系統參數和非線性函數分別如表1所示。

利用Matlab仿真軟件的LMI工具箱求得的設計參數如下:

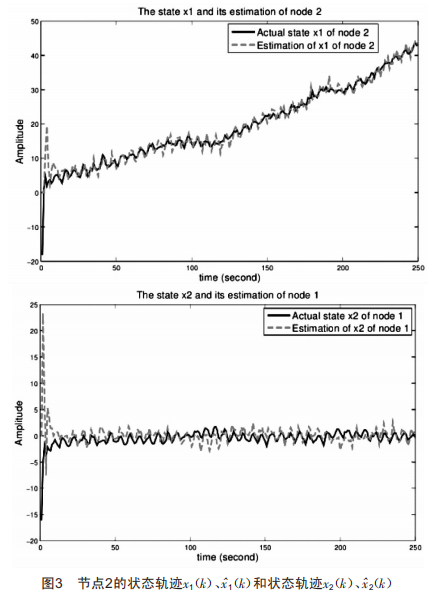

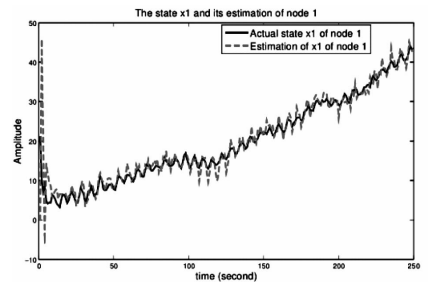

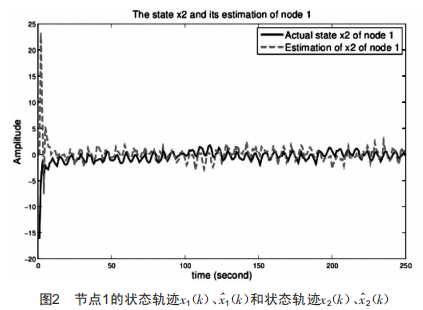

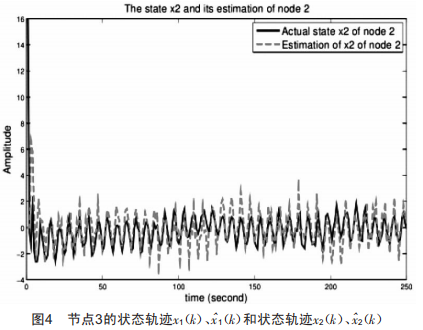

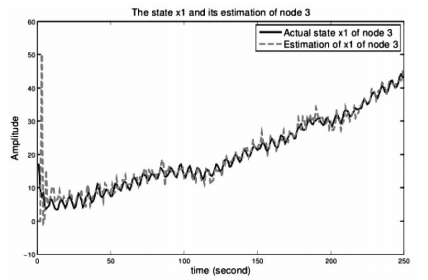

輸出估計誤差的漸進上限為:16.348,根據以上估計器參數,復雜網絡及狀態估計的仿真曲線如圖2、圖3、圖4所示,仿真結果顯示本文提出的估計器設計方法是有效的。

5結語

本文提出了一種在Round-Robin協議影響下的復雜網絡估計器的參數設計方法,通過利用Mat1ab仿真軟件進行仿真實驗,結果表明本文設計的狀態估計方法是有效的,具有廣闊的應用價值。
