引言

隨著BC6型氣缸的正式生產,該型號氣缸出現的質量問題越來越多,氣缸泄漏超標和油漆縮孔這兩個問題集中出現在這個型號的氣缸上,而其他各規格的氣缸上這些問題并不多見。雖然出現問題的實物數量?jī)H為1%左右,但一旦出現,現場操作人員的返工作業量就會相當繁重。因此,筆者帶領團隊進行了一系列實驗,論證了潤滑油用量對氣缸泄漏和氣缸外表面油漆縮孔的影響,以保證產品品質為前提,提高生產效率。

1論證議題

本文主要論證以下幾個問題:

(1)造成氣缸外表面出現油漆縮孔現象的原因是什么。

(2)造成氣缸泄漏超標的原因是什么。

(3)潤滑油與前面兩個問題之間有什么關聯,還有沒有其他影響因素。

(4)真正能夠從根本上解決這些問題的方法是什么。

下面就將著重對上述幾個議題進行深入、詳細的分析和說明。

2實驗論證過程

2.1論證潤滑油用量過多是造成油漆縮孔的主要原因

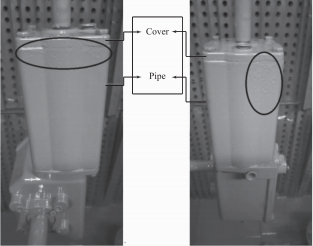

在正式生產BC6型氣缸后,最先出現的問題是氣缸噴漆后外表面出現小批量的油漆縮孔現象,且出現縮孔的位置都集中在氣缸底部面(Base)的封蓋(Cover)和氣缸筒(Pipe)連接處,如圖1所示,畫圈區域就是油漆縮孔嚴重的位置。

圖1油漆縮孔嚴重的位置

造成這一問題的主要原因顯然就是Cover和Pipe表面粘附了異物,影響了油漆的附著力。那么這些異物從何而來?從氣缸裝配完成到上線噴漆之前,每一件成品氣缸都由人工使用99%純度的酒精進行整體擦拭清潔,且目視沒有任何雜質粘附在外表面,所以基本可以排除外界因素的干擾。因此問題出現的時段基本就可以鎖定在上線噴漆到下線這個過程中。

深入了解整個噴漆流程:上線保護—噴底漆—烘干—噴面漆—烘干—下線收尾,烘干溫度設置為60℃。跟蹤噴漆房的每一步工序不難發現,剛噴完底漆,氣缸外表面還是濕潤狀態的時候,沒有出現油漆縮孔的現象。底漆經過烘干后,發現有部分氣缸外表面出現少量油漆縮孔的現象。接著由人工繼續噴涂面漆,發現原先出現油漆縮孔的位置被面漆全部覆蓋了。此時氣缸外表面還是濕潤狀態,整體包括被面漆覆蓋的部位都沒有出現油漆縮孔現象。最后面漆經過烘干后,發現有部分氣缸外表面出現了更多的油漆縮孔現象,出現油漆縮孔問題的不一定是原來出現過底漆縮孔現象的氣缸,也不一定在原來出現過底漆縮孔現象的位置。

在經過一系列跟蹤和觀察以后,可以推斷Cover和Pipe連接處涂抹在o型密封圈上的潤滑油就是造成油漆縮孔的主要原因。其成因機制是:常溫時,潤滑油完全附著在氣缸內的密封圈上:經過第一道底漆烘干時,有部分潤滑油因?yàn)楦邷貜腃over和Pipe的某個或多個接縫處溢出:經過第二道面漆烘干時,有更多的潤滑油從更多的接縫處溢出。而潤滑油與油漆接觸會發生化學反應,嚴重影響油漆的附著力,從而產生油漆縮孔現象。

為了驗證潤滑油從Cover和Pipe接縫處溢出的可能性,同時拆解了噴漆下線后的這兩個部件,發現Cover和Pipe接觸的表面有深淺不一的油漆印記,且每個角區域的印記并不均勻。進一步測量Pipe表面的平面度,發現最高處和最低處的落差有2mm,與油漆滲入深淺的印記一致。這就驗證了潤滑油在高溫條件下從Cover和Pipe接縫處溢出的可能性。

在實驗過程中,還發現另一個可能的影響因素。如果用油漆配比機器配套的噴槍(俗稱大槍)來噴漆,出現油漆縮孔的概率更高,問題更嚴重:但如果用人工配比配套的噴槍(俗稱小槍)來噴漆,出現這一問題的概率較低,問題較輕微。原因在于小槍的噴漆密度和壓強要遠大于大槍,可以適當改善油漆縮孔的問題。

此外,在和油漆供應商溝通之后,可以通過調整油漆配方的方式改善這一問題,目前正在嘗試中。

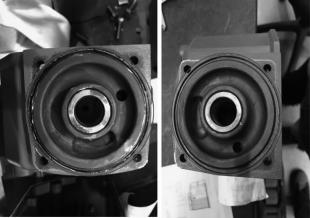

在發現潤滑油用量過多會導致出現油漆縮孔問題之后,便提取了30件同型號的BC6氣缸試驗潤滑油用量銳減后是否能消除油漆縮孔的問題。實驗結果表明,所有氣缸都沒有再出現油漆縮孔的問題。這一結論沿用至今,沒有再出現油漆縮孔問題,故該論證完全成立。潤滑油用量的前后對比如圖2畫圈區域所示。

圖2潤滑油用量的前后對比

2.2論證潤滑油用量增多是解決氣缸泄漏超標的方法之一

在通過減少潤滑油用量解決油漆縮孔問題之后,又出現了一個新的問題—?dú)飧仔孤┏瑯?biāo)現象增多。一開始并沒有把這個問題和潤滑油聯系起來,只是考慮到上述所提的Pipe基材平面度問題,o型密封圈問題甚至是人工操作問題。

對于Pipe基材平面度問題,同時拆開了30件BC6型氣缸的Pipe和Cover部件,其中包括l5件泄漏達標的氣缸和15件泄漏超標的氣缸,發現這30件Pipe都存在平面度不好的問題,各個角區域的油漆印記深淺不一,驗證了這一論點,說明Pipe基材平面度問題不是氣缸泄漏超標的關鍵因素。

對于人工操作問題,猜測可能和現場操作員工在鎖緊Cover和Pipe結合處的緊固螺栓的手法有關。如果直接將一角的螺栓用電動槍鎖緊的話,很有可能導致Cover面翹起,無法再均勻緊固,造成縫隙過大。在監管現場員工操作的過程中,要求必須分兩次對角鎖緊固定螺栓。試驗了30件氣缸,結果仍然有部分氣缸泄漏超標,說明人工操作問題也不是氣缸泄漏超標的關鍵因素。

在查證o型密封圈的過程中,得知密封圈的線徑設計尺寸是2.5mm,但實測結果都在2.3mm左右。由于密封圈是軟質橡膠材料,故常規的尺寸測量方式不是很精確。

在詢問了供應商后,得知供應商從未供應過線徑2.5mm的o型密封圈。由于追溯o型密封圈的歷史原因耗時較長,故暫未得到結論,但這是一個很重要的方向,后續會繼續跟進這條線索。

在目前沒有更好的方法解決氣缸泄漏超標問題的前提

下,生產現場嘗試了在噴漆下線的氣缸出現泄漏超標的時候,拆解Cover和Pipe,在Pipe的o型密封圈上補涂適量的潤滑油后,不做其他任何變動,重新進行裝配并測試泄漏情況,發現所實驗氣缸全部解決了泄漏超標問題,說明潤滑油可以對密封起到一定的補償作用。

3結語

上述兩個問題的出現給氣缸生產制造了難題,因?yàn)闈?rùn)滑油用量過多會造成油漆縮孔,而潤滑油用量過少又會造成氣缸泄漏超標。在目前沒有更好的解決方案之前,只能兩害相較取其輕。如果油漆縮孔,需要花費大量的人工來打磨縮孔區域并重新補漆:而如果泄漏超標,則只需要繞過高溫烘干后,拆解Pipe和Cover,在o型密封圈上補涂潤滑油,再重新裝配并測試泄漏情況。同樣是返工,更適用于生產現場操作的是補涂潤滑油,因?yàn)楣ぷ髁枯^小。

經過多次實驗論證后,能夠同時解決氣缸泄漏超標和油漆縮孔問題的方法是更換適合的o型密封圈。目前推測應該是正在使用的密封圈尺寸過小,不能完全補償Pipe和Cover之間的縫隙,導致密封不可靠。今后我們會從這個關鍵點出發,嘗試尋找尺寸更適合的密封圈。如果o型密封圈選型正確,理論上可以完全省去涂抹潤滑油這一工藝步驟。這樣無論是從氣缸產品品質,還是節省制造產品工時來看,都是一次質的飛躍。
