引言

隨著電網的發展,輸電線路越建越多,線路經過地區地質、氣象條件復雜多變,由于自然環境、人為原因或其他事故等發生倒塔導致停電的概率也逐步增加,且物流倉庫備用塔材有限,廠家加工塔材時間較長,一旦造成倒塔,不能做到及時供應鐵塔材料,應修必修、修必修好的原則得不到有效落實,影響供電可靠性。

為滿足倒桿倒塔斷線發生后能快速恢復供電,緩解供電壓力的要求,制作一種組裝快捷、運輸方便的快速搶修塔勢在必行。該搶修塔選用高強度材料制作而成,具有承載力強、重量輕等特點,可以進行模塊化組裝,每個模塊之間用連接法蘭連接,根據地理位置的不同可隨意調整塔的高度,能在最短的時間內恢復供電。這種臨時使用的快速搶修塔相比組立永久使用的桿塔,可以節約大量的人力和物力,為快速恢復供電爭取了寶貴的時間。

1送電線路倒塔斷線的特點

從近幾年江門地區發生的送電線路倒塔斷線事故來看,主要有以下幾個特點:

(1）沿海地區每年都會遭受臺風或龍卷風等惡劣天氣的侵襲,一旦發生這種自然災害,會給輸電線路造成嚴重的損害,導致大范圍倒塔斷線事故的發生,且恢復供電的時間較長,由此造成了巨大的經濟損失。

(2）江門屬于南方丘陵地帶,一年四季雨水充沛,雨水沖刷后的地質十分脆弱,易發生滑坡、塌方、泥石流等地質災害。一旦如此,傾瀉的山泥會壓倒在桿塔的基礎上,桿塔基礎受力不均,引起線路倒塔斷線事故的發生。

(3）城市的快速發展,大量的工程建設,開挖路面,破壞了原有的地質結構,使桿塔原有的基礎遭到破壞,引起線路桿塔倒桿倒塔事故的發生。

以上三類,以臺風、龍卷風自然災害造成的事故最為嚴重,臺風、龍卷風造成的斷線倒塔事故,復電時間長,社會影響大,處理起來十分困難,是我們必須解決的首要問題。其余兩類倒塔事故發生的概率十分的小,但這類事故突發性強,造成的影響同樣巨大,也需要快速采取措施加以解決。

2快速搶修塔設計研究

2.1快速搶修塔結構特點

快速?gòu)?fù)電搶修塔要求組裝快捷、運輸方便,能夠在最短的時間內使倒塔的線路恢復正常電力供應?？焖?gòu)?fù)電搶修塔是一種拉線桿塔,其結構由塔身、橫擔、連接法蘭、絕緣子、拉桿、底座和拉線組成。由于搶修塔采用拉線結構,其具有重量輕、造價便宜、能適應各種復雜地形、易于架設等優良特點:拉線搶修塔受力簡單、明確,縱向、橫向力都由拉線承受,減少了主材受力,選材經濟合理。

2.2快速搶修塔的設計

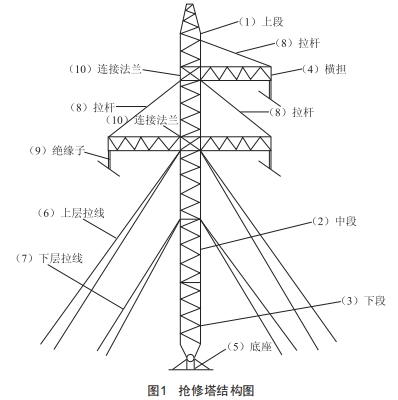

快速搶修塔是一種"上"字型搶修塔,搶修塔的主要材料選用高強度鎂鋁合金,整塔為分段制造、內法蘭連接的框架結構,由上、中、下段組成,搶修塔的塔身由一根上段(1）、一根下段(3）和若干根中段(2）組成,其截面同樣為正方形,寬度為0.5m,長度為4.5m,橫擔采用連接法蘭(10）連接并用螺栓相互固定,橫擔(4）結構呈"上"字型,整座搶修塔組裝快捷,螺栓連接牢固可靠。在塔身和橫擔之間使用拉桿(8）進行連接固定,塔身和地面之間使用上層拉線(6）和下層拉線(7）進行連接固定。搶修塔底座采用萬向較接底座(5）,可調性好,可消除地形不平或在使用過程中因塔柱正常傾斜而產生的附加力。這種塔型結構的搶修塔,在組立時可分段組立,也可整體組立,較適宜于地形復雜的山地和丘陵地帶(圖1）。

2.3快速搶修塔材料的選擇

(1）搶修塔的塔身、橫擔和連接法蘭均選用高強度鎂鋁合金材料,其具有輕質高強、拆卸方便、耐腐蝕等優良特點,重量?jī)H為鋼結構的1/3,方便運輸和組裝。

(2）搶修塔使用的拉桿采用的是FRP材料,其具有質量輕、電絕緣性能優良、耐腐蝕等特點。1）在遇有自然災害等惡劣天氣時,導線舞動會對搶修塔的拉桿進行放電,導致線路跳閘,影響線路的安全運行。由于FRP拉桿具有良好的電絕緣性能,使用FRP拉桿可以減少導線與拉桿之間因?yàn)閷?dǎo)線舞動而產生導線對拉桿放電現象的發生,保證線路安全運行,提高供電可靠性。2）FRP拉桿具有良好的耐腐蝕性,對酸、堿、鹽及有機溶劑等腐蝕介質的耐腐蝕性能優良,因此特別適合于沿海地區、工業區等有特殊防腐要求的環境。3）FRP拉桿質量約為鋼質桿的l/2,方便運輸和組立施工。

(3）搶修塔的拉線由上層拉線和下層拉線兩部分組成,拉線采用鍍鋅鋼絞線,鋼絞線截面積為95mm2。上層拉線和下層拉線均使用4根拉線,布置上下兩層拉線可以更好地保證搶修塔的站立和穩定。上層拉線一端與橫擔位置法蘭連接,一端與地面連接,拉線對地初始傾角取45°。下層拉線一端與搶修塔中段連接位置連接,一端與地面連接,拉線對地初始傾角根據地形和搶修塔高度現場調整。

(4）搶修塔的螺栓均采用普通粗牙螺栓,粗牙螺栓比細牙螺栓螺距大,在相同的條件下收緊粗牙螺栓的時間比細牙螺栓的時間短,特別是在自然災害發生后搶修復電時間緊、任務重的情況下,使用粗牙螺栓可以大大減少搶修塔組立時間,為災后復電爭取了時間。

3快速搶修塔的應用

2017年8月23日下午,臺風"天鴿"襲擊了江門地區,造成了大面積的輸電線路故障,其中110kV康址線N101、N102發生了倒塔事故,為加快搶修復電,江門供電局輸電管理一所使用快速搶修塔進行了事故搶修,在倒塔現場將搶修塔快速組立,再根據現場地形情況對搶修塔的高度和拉線進行調整,以滿足現場運行要求,僅用12h就完成了搶修任務,恢復了正常的電力運行。在此次倒塔復電過程中快速搶修塔發揮了重要作用,有效縮短了復電時間,增強了供電可靠性,保證了電網的安全穩定運行。

4結語

經過反復論證和實踐證明,該快速搶修塔能夠快速組立且可靈活運用,簡化了工作程序,減少了人力、物力的投入,降低了工作難度,可廣泛應用于35～220kV輸電線路直線桿塔斷桿倒塔的事故處理。在發生重大災害事故時,使用該搶修塔能及時搶修倒塔故障,縮短了搶修復電的時間,增強了供電可靠性,有效保證了電網的安全穩定運行。
