引言

恒值控制是自動控制領域常用的控制方式之一,如恒壓、恒溫、恒水位控制等。恒值控制多采用P1D算法實現。P1D控制屬于負反饋控制,當被控對象偏離理想值時,可以快、準、穩地回到理想值。本文闡述如何運用P1D運算實現水箱恒水位控制。

1系統控制要求

某水箱的水位需要保持70%的高度,其中水箱中的水以變化的速度流出,用水位檢測儀檢測水箱水位,用變頻器驅動水泵給水箱供水,用P1D的輸出控制變頻器的頻率,從而控制水箱注水電動機的轉速,滿足水箱70%高度的恒水位控制要求。

2系統組成及各部分作用

實現上述控制要求的恒水位控制系統組成如圖1所示。

該系統主要由s7-200系列儀、變頻器、電動機、啟停開關件的作用進行簡要闡述。

2.1CPU224XP

CPU224xP具有14點數字量輸入、10點數字量輸出,2路模擬量輸入、1路模擬量輸出,6路100kHz的高速計數器,2路100kHz的高速脈沖輸出:具有2個Rs485通信/編程口:具有PP1、MP1通信協議和自由口通信方式:具有P1D功能。

2.2變頻器

變頻器是變頻電源,它可以將固定頻率、固定電壓的交流電變?yōu)轭l率可調、電壓隨頻率變化的交流電,作為電動機的電源,通過調頻來調節電動機的轉速。變頻器的調頻方法有面板調頻、外接電位器調頻、多段速調頻、調節外部電壓、電流調頻、通信方式調頻。本文采用外部可調電壓調頻,這個外部可調電壓來自CPU224xP中經P1D運算的模擬量輸出。

2.3水位檢測儀

水位檢測儀是將水位信號變?yōu)殡娦盘柕乃粰z測儀器。其將轉換后的標準電量信號送給PLC,作為P1D運算的給定值。

將水位檢測儀的水位檢測量加到CPU224xP的M、A+端,作為P1D的反饋量,將經P1D運算的輸出值經M、V端輸出給變頻器,作為變頻器的外部電壓控制信號。

3相關概念

3.1PlD

P1D(proportionalintegralderivative）是比例、積分、微分的縮寫。P是比例,1是積分,D是微分。P1D是一種算法。P1D運算是將系統給定值與反饋值的偏差值進行比例、積分、微分合成運算,用運算結果去控制被控對象的輸出量,使輸出量趨近或等于理想值。其中各個因素的作用如下:

比例P:比例系數Kp越大,比例調節作用越強。比例調節的作用是快且準,但過大的比例系數容易引起超調量和振蕩次數的增加,使系統穩定性下降,而且會使系統調節時間增加,所以在確定比例系數時要綜合考慮各方面因素。

積分1:積分時間常數7i越大,積分作用越弱。積分調節的作用是消除偏差,實現無靜差調節。其負作用是過大的積分作用會使調節變緩,影響系統的快速性和穩定性。

微分D:微分時間常數7d越大,微分作用越強。微分作用是根據被調量的變化率進行調節,當被調量有變化趨勢時即產生調節作用,對系統的偏差進行超前校正,使系統的動態響應速度提高,動態穩定性增強。其負作用是對干擾信號比較敏感,使系統的抗干擾能力降低。

3.2PlD回路參數表

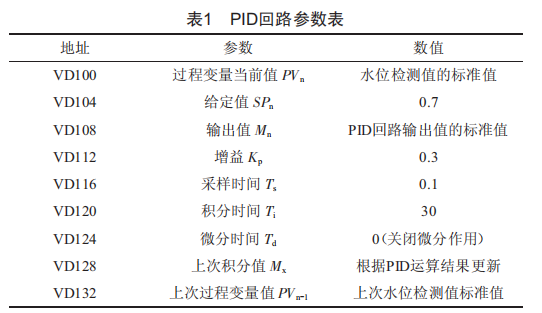

將和P1D相關的9個參數列成表格,每個參數均為32位實數,占用PLC內存的4個字節,構成P1D回路參數表,如表1所示。

4系統程序

水箱恒水位控制系統的程序由主程序、子程序和中斷程序組成。

主程序用來調用初始化子程序:子程序用來建立P1D回路初始參數表和設置中斷:中斷程序用來完成輸入、輸出處理、P1D的運算及結果更新。具體程序及解釋如下:

4.1主程序

LDsM0.1

CALLsBR0//首次掃描時,調用初始化子程序。

4.2子程序

M0VR0.7,VD104//設置給定值為0.7,對應水箱水位70%:

MoVR0.3,VDll2..設置比例增益系數為0.3:

MoVR0.l,VDll6..采樣時間0.ls,即0.ls采l次水位值:MoVR30,VDl20..設置積分時間為30min:

MoVR0,VDl24..設置微分時間為0,即微分不起作用,本例實際是PI控制:

MoVBl00:sMB34..設置定時中斷的周期為l00ms:

ATCHINT0:10..將中斷程序和定時中斷0連接起來,即中斷事件為定時中斷0,中斷事件號為10:

一NI..開中斷。

4.3中斷程序

ITDAIE0,AC0..將AIE0中的l6位整數值轉換為32位雙整數值,存入累加器:

DTRAC0,AC0..將AC0中的值轉換成32位實數值,存入AC0中:

DIVR32000,AC0..將AC0中的數值除以量程32000(本例標準化時取量程對應值為32000）進行標準化,存入AC0中:

MoVRAC0,VDl00..將標準化后的值送入VDl00中:

PIDVBl00,0..設置參數表起始地址為VBl00,PID回路號為0,PID指令使PID參數設置及作用生效:

MwURVDl08,32000..將運算結果的標準化數值轉換成實數值:

RowNDAC0,AC0..將AC0中的實數值取整并轉換成雙整數:

DTIAC0,AC0..將雙整數轉換成l6位整數:

MoVEAC0,ALE0..將PID運算結果送至ALE0中,作為控制變頻器的控制量。

5結語

該水箱恒水位控制系統硬件上主要由CPw224○P、變頻器、電動機等組成,軟件上主要利用CPw224○P的PID功能,通過編程實現恒水位控制。在PID運算時,給定值、反饋值、控制值均為標準化數值。在中斷程序中設置參數表,在中斷程序中通過PID指令使PID作用生效。
