引言

隨著科技的不斷發展,現代飛機艙內已很少見到密密麻麻的儀器儀表,替代這些儀器儀表的則是一個個顯示器。所有系統需要顯示給飛行員的內容都可以集中顯示在這些顯示器上,包括壓力顯示以及機組告警等信息。

飛機氧氣系統在座艙失密或有煙霧等應急情況下為機上人員提供應急供氧,機組人員通過氧源顯示壓力確定供氧時間的長短,供氧時間直接影響著飛行任務的完成情況,所以準確的顯示氧源壓力就顯得尤為重要。在現代氧氣系統設計中,將氧源壓力通過系統簡圖頁實時顯示給飛行員,飛行員可以隨時了解到飛機上的可用氧量。最初,顯示給飛行員的只是氧氣瓶的氧源壓力信號,并不考慮溫度的變化。但實際上,氧源的壓力隨溫度變化很大,例如剛充完氧后,氧氣溫度較高,顯示的壓力就會較高,等氧氣瓶冷卻下來后,壓力又會下降:白天溫度較高和夜間溫度較低時,壓力都會產生巨大波動,在實際工程應用中就會帶來以下問題:

(1）不能將氣瓶?jī)?nèi)真實的氣體壓力反映給機組:

(2）影響到氧氣系統氣密性試驗的嚴謹性,比如氧氣系統氣密性試驗要求24h漏氣量不超過某一數值,若試驗結束時環境溫度高于試驗開始時溫度,則有可能出現24h后不但壓力不下降反而上升的情況。

針對上述問題,現在已經將壓力傳感器[7]設計為溫度壓力復合傳感器。目前大多數氧源壓力的顯示原理為:在氧氣瓶上安裝溫度壓力復合傳感器,傳感器將溫度以及壓力信號轉化為電壓或電流信號傳輸給信號處理計算機,信號處理計算機通過理想氣體狀態方程將氧氣瓶中的壓力換算成20℃時對應的氣體壓力,然后將該壓力值顯示給飛行機組人員。如此一來,系統簡圖頁上顯示的壓力,就不會隨溫度產生較大變化,趨于穩定。

但是即便如此,在實際工程應用中氧源顯示壓力(為區別于傳統意義上氧氣瓶的氧源壓力,換算后顯示給機組人員的氧源壓力本文定義為氧源顯示壓力）也會隨溫度升高或降低而產生變化,目前該問題仍未得到有效解決。產生該問題的原因在于,氧源顯示壓力的換算是基于理想氣體狀態方程,而理想氣體狀態方程有其局限性,在氣體壓力較高時,該方程不再適用。氧氣系統壓力一般高達2lMPa,在如此高的壓力下,使用理想氣體狀態方程進行換算,難免會產生較大的誤差。

氣體密度較小時,氣體分子尺寸相對于其自由活動空間可以忽略不計,此狀態較接近理想氣體方程描述的p、n、r之間的關系。當氣體壓力變大,密度變大時,氣體分子尺寸相對于其自由活動空間不再可以忽略不計。范德瓦爾斯?fàn)顟B(tài)方程考慮到了氣體分子自身體積,用分子可自由活動空間vM-b）來取代理想氣體狀態方程中的體積,并考慮到了分子間的作用力,故而氧源顯示壓力的換算中引入范德瓦爾斯?fàn)顟B(tài)方程,能夠提高計算精度。本文將理想氣體狀態方程與范德瓦爾斯?fàn)顟B(tài)方程相結合,對壓力計算進行了修正,得到了更為精確的計算公式,并通過了試驗驗證。

1理論分析

1.1理想氣體狀態方程的局限性理想氣體狀態方程為:

式中,p為氣體壓力:n為氣體比容:r為氣體的熱力學溫度:R為氣體常數,取決于氣體的性質。

理想氣體狀態方程只是氣體性質的一種近似描述。當氣體密度很大時,各種氣體的p、n、r之間的關系就會顯著偏離這個方程,即使在低密度條件下,兩者也只是大致相符。只有當氣體壓力極低,即p一0,n一:時,氣體性質才能完全符合這一方程。因此,理想氣體可看作實際氣體的壓力p一0,比容n一:時的極限狀態氣體。

而在實際工程應用中,氧氣壓力會高達2lMPa,此時氣體狀態已不滿足理想氣體方程所假定的條件,因此不能直接用于壓力換算。

1.2修正公式

l873年,范德瓦爾斯針對理想氣體的兩個假定(分子自身不占有體積和分子之間不存在相互作用力）,考慮了分子自身占有的體積以及分子間的相互作用力,對理想氣體狀態方程進行了修正。

壓力計算時,為使計算結果更準確,可以采用范德瓦爾斯?fàn)顟B(tài)方程和理想氣體狀態方程相結合的修正方式。

范德瓦爾斯?fàn)顟B(tài)方程原始公式:

式中,P為氣體壓力:7為氣體的熱力學溫度:R0為摩爾氣體常量,83l4J/(kmo1·K）:a、b為范德瓦爾常數,a單位為l05Pa·m6/kmo12,b單位為m3/kmo1:vM=氣體摩爾質量×比容。

由式(2）可得:

利用R0為常數,得出P1、v1、P2、v2的關系:

由公式(3）可知,在已知71、72、P1的情況下,若想計算出P2,還必須知道v+值。v+值隨氣體密度而變化,因此若要確定任意氣體在某一溫度10下的v+值,可以利用公式v+=摩爾質量×比容進行計算。

對于氧氣:

式中,皿為氣體摩爾質量(g/mol）:p為溫度為10時一個大氣壓下的氣體密度(kg/m3）:P0為溫度為10時氣體的壓力(+Pa）:

9.87為常數,是單位"兆帕"轉換為"1個標準大氣壓"的常數。P0可以用已知的71、P1,通過理想狀態方程近似計算得出:

將公式(5）代入公式(4）,計算出v+值,再將71、P1、v+代入公式(3）,即可計算出P2值。

整個過程簡單描述為:先利用理想氣體狀態方程將壓力修正到10時的壓力,計算v+,再將71、P1、v+代入范德瓦爾斯?fàn)顟B(tài)方程再次將氣體修正到10時的壓力。將公式(3）～公式(5）整理后,最終形成公式(6）:

得壓力(+Pa）:71為實際測得溫度(K）:10為欲修正到的目標溫度(℃）:皿為氣體摩爾質量(g/mol）:p為溫度為10時一個大氣壓下的氣體密度(kg/m3）:9.87為常數,是單位"兆帕"轉換為"1個標準大氣壓"的常數:0.1為常數,是單位"巴"轉換為"兆帕"的常數:a為范德瓦爾常數,氧氣a=1.376×105Pa·m6/kmol2。

例如:已知氧氣溫度71、壓力P1,欲將此壓力修正為20℃時壓力,則查20℃時一個大氣壓下氧氣密度p=1.331kg/m3,10=20℃,皿=32g/mol,代入公式(6）中,即可得氧氣溫度71、壓力P1時在20℃時的壓力。

2試驗情況

試驗分兩組進行,一組瓶?jī)?nèi)壓力稍高,一組瓶?jī)?nèi)壓力稍低,通過兩組試驗了解不同壓力下兩種計算方法的誤差情況。

兩組試驗過程如下:對試驗件氧氣瓶1進行充氧,之后放入溫度艙內,氧氣瓶?jī)?nèi)氣體溫度為20℃

時測得瓶?jī)?nèi)壓力為19.02+Pa。按表1中的環境溫度調節溫度艙溫度,每個溫度下保存30min,以使氣瓶?jī)?nèi)氣體溫度與環境溫度近似相同,測氧氣瓶?jī)?nèi)氣體溫度和壓力。對試驗件氧氣瓶2進行充氧,之后放入溫度艙內,氧氣瓶?jī)?nèi)氣體溫度為20℃時測得瓶?jī)?nèi)壓力為11.54+Pa。利用相同的方法,測不同溫度下氧氣瓶?jī)?nèi)的壓力值。

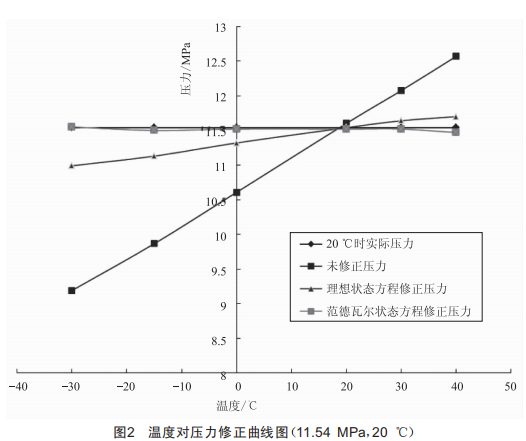

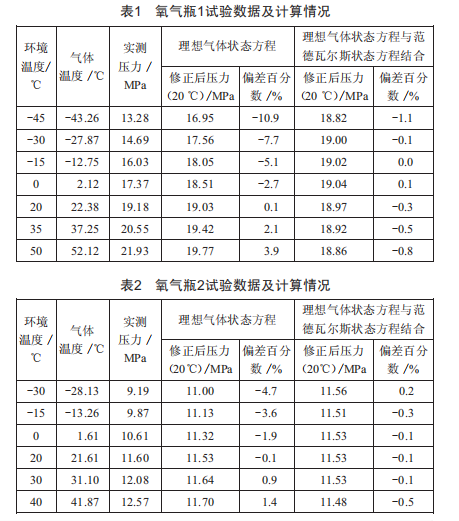

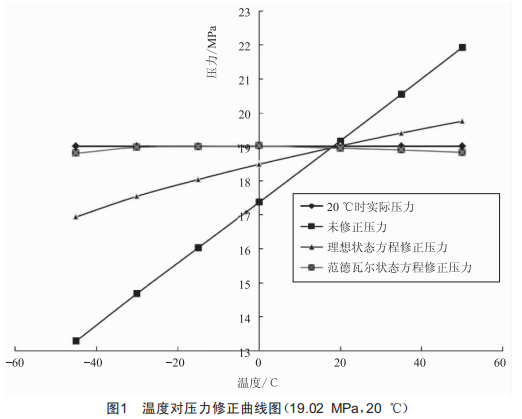

試驗后,分別利用理想氣體狀態方程和修正后的壓力計算公式將氣瓶中的壓力換算成20℃下的壓力,結果如表1和表2所示,利用試驗結果和計算結果繪制曲線圖,如圖1和圖2所示。

試驗結果表明:通過理想狀態方程與范德瓦爾斯?fàn)顟B(tài)方程相結合的方法,對壓力計算公式進行修正后,計算結果比直接使用理想氣體狀態方程的計算結果更接近于真實壓力情況。并且氧氣壓力越高,越偏離設定溫度,此修正方法修正后的相對偏差越小。

3討論

通過表1和表2可看出,對于試驗件氧氣瓶1和氧氣瓶2,分別在-45℃和-30℃時偏離設定溫度20℃達到最大,利用理想氣體狀態方程計算的偏差達到最大值,分別為10.9%和4.7%,并且壓力越高,計算的相對偏差越大。這是因?yàn)楫?dāng)氣體的密度很大時,各種氣體的壓力、體積、溫度之間的關系就會顯著偏離這個方程,并且越偏離設定溫度,壓力越大,計算的偏差就越大。

而范德瓦爾斯?fàn)顟B(tài)方程能夠更真實的描述氣體各個參數之間的關系,使用范德瓦爾斯?fàn)顟B(tài)方程修正后的計算公式進行計算,計算結果也更接近于真實值。通過表1和表2可看出,氧氣瓶1和氧氣瓶2在各個溫度下的壓力換算偏差均較小,與理想狀態方程換算結果相比,越偏離設定溫度,壓力越大,計算的相對偏差越小,越能體現出修正方法的優越性。

本文以氧氣為試驗介質,試驗結論同樣適用于其他氣體。

4結論

(1）將氣瓶中的壓力換算成某一指定溫度下的壓力值時,使用范德瓦爾斯?fàn)顟B(tài)方程修正后的計算公式進行計算,能夠使計算結果更接近于真實壓力:

(2）氣體壓力越高,越偏離設定溫度,修正計算公式計算的相對偏差越小,修正方法效果越明顯。
