引言

電氣設備預防性試驗是傳統檢測電氣設備健康狀況的有效手段,為此投入了大量人力、物力、財力,而起到的作用甚微,已不能滿足當今電氣設備檢修的需要,其原因主要是檢測時設備不處于運行狀態,不能真實反映設備的運行狀況。而成像儀檢測技術以不停運、不接觸、遠距離、直觀、準確等特點,成為了目前電氣設備預知性檢修的重要手段。

1成像儀檢測技術介紹

人眼能夠感受到的可見光波長為:0.38～0.76μm。而紅外線波長為0.75～1.00μm,紫外線波長為0.01～0.40μm,是人眼無法直接看到的。成像儀檢測包括紅外成像儀檢測與紫外成像檢測。

所有高于絕對零度(二273℃）的物體都會發出紅外輻射,電氣設備故障大多伴有發熱、局部溫度升高的特點,通過紅外成像儀檢測,可以查看電氣設備的實時熱圖像,可一目了然地發現過熱點。

電氣設備電暈放電時,使空氣中的電子釋放出微小的熱量并產生紫外線,通常紅外成像儀不能有效發現該現象,而紫外成像儀可接收電氣設備電暈時產生的紫外線,可以準確發現放電點。

此外,紅外成像儀可以發現設備局部過熱現象,而紫外成像儀卻不能發現該現象。因此,紅外成像儀檢測、紫外成像儀檢測是互補、非沖突的檢測技術。

2紅外成像儀檢測

2014年3月18日,潮州發電公司#2機組負荷450Mw。使用紅外成像檢測時,發現#2機組主變高壓套管C相接頭處溫度較其他相高出24℃左右,經過多次檢測,結果全部顯示C相接頭處溫度較其他兩相高出20℃左右,接頭處可見光檢查未見異常,判定為C相高壓套管接頭處接觸不良,如圖1所示。

2014年4月6日,#2機組臨修,拆除#2機組主變高壓套管接頭發現,C相套管接頭與架空線接頭接觸面不平,接觸不良。緊急對其進行了接觸面修整并鍍銀,重新恢復后接觸良好。4月8日,#2機組并網,#2機組負荷458Mw,測量#2機組主變高壓套管接頭處溫度約為26.3℃,與其他兩相基本一致。至此確認#2主變高壓套管C相接頭隱患消除。

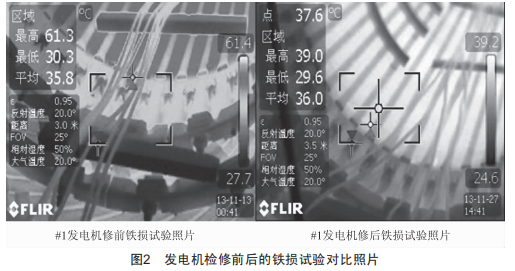

2013年,#1發電機鐵損試驗時,紅外成像檢測到#1發電機汽端鐵芯有一點發熱量,較其他部位溫度高,通過扶直鐵芯硅鋼片,在硅鋼片間墊云母片,再次試驗檢測發現,與其他部位溫度基本一致,解決了#1發電機鐵芯發熱隱患,保證了發電機安全穩定運行,如圖2所示。

3紫外成像儀檢測

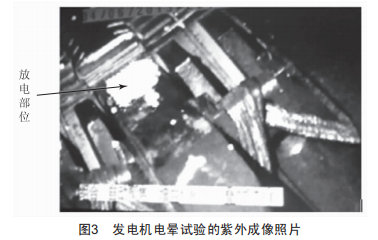

2015年2月,#2發電機交流耐壓試驗時,A相升壓到17kV后,汽側端部電暈放電聲音較大,升壓至22kV后,放電聲音增大,伴有放電現象。通過紫外成像儀檢測結果如圖3所示,原因分析:發電機定子線棒防電暈層存在斷裂現象,進行交流耐壓試驗時,存在放電現象,經專家確認重新涂刷了低阻漆及絕緣漆烘干后,電暈試驗合格,耐壓試驗合格。

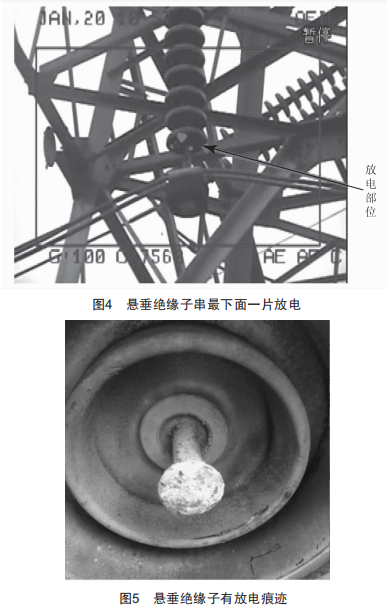

2016年1月,巡檢發現柘蘇乙線#1塔上B相跳線懸垂絕緣子串存在放電聲音,通過紫外成像儀檢測,直接發現最下面一片絕緣子存在放電情況,分析原因?yàn)樽钕乱黄^緣子存在臟污或損壞,如圖4所示。2017年1月,停電時拆下絕緣子檢查存在嚴重臟污情況,且金屬部件不再光滑,存在嚴重放電痕跡,如圖5所示。更換新的絕緣子后,線路運行正常。紫外成像儀檢測以直觀、高效、快速定位等特點,對電氣設備的外絕緣檢測起到了重要作用。

4SF6紅外成像檢漏

紅外成像檢漏技術作為高壓電氣設備sF6氣體檢漏的一種帶電檢測技術,利用sF6氣體特定的紅外吸收光譜能使泄漏氣體清晰可見,可在設備運行狀況下對泄漏部位進行快速、準確定位,彌補了sF6高壓電氣設備的缺陷。

2017年3月,通過對220kVGIs設備進行紅外成像檢測,準確發現了一處sF6氣體泄漏點,表明sF6泄漏紅外成像檢測法具有安全、高效和全面的特點,為sF6絕緣設備氣體查漏提供可靠的信息,如圖6所示。

5結語

本文利用紅外成像及紫外成像檢測技術對發電廠電氣設備實際出現的缺陷進行了分析,能真實反映電氣設備在運行或試驗狀態下的狀態,為及時發現、處理和預防電氣設備隱患提供了有效依據。
